Gebruikershandleiding S IPLACE SX1/SX2 Machinever sies V2 en V3 6 Uitbreidingen van de verwerkingspost Vanaf programmaversie SR.713.1 Editie 12-2020 6.4 Wafelpakketwiss elaar (WPC5/WPC6) 313 6.4.5.2 Elektrotechnische aan…
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.4 Wafelpakketwisselaar (WPC5/WPC6) Vanaf programmaversie SR.713.1 Editie 12-2020
312
6.4.5 Technische specificaties
6.4.5.1 Afmetingen, Massa
6
Afmetingen van de WPC5 resp. WPC6
Lengte x breedte
Hoogte
bij 900 mm printplaat-transporthoogte
bij 930 mm printplaat-transporthoogte
bij 950 mm printplaat-transporthoogte
1520mm x 360mm
1430 mm
1460 mm
1480 mm
Massa van model WPC5
Basisuitvoering (inclusief cassettes en dragers voor substraatmagazij-
nen)
Volledig toegerust (inclusief dragers voor substraatmagazijnen en casset-
tes, gevuld met componenten)
ca. 270 kg
ca. 320 kg
Massa van model WPC6
Basisuitvoering (inclusief cassettes en dragers voor substraatmagazij-
nen)
Volledig toegerust (inclusief dragers voor substraatmagazijnen en casset-
tes, gevuld met componenten)
ca. 280 kg
ca.330 kg
Vloerbelasting van model WPC5 resp. WPC6 25 N/cm²
Massa van de substraatmagazijndrager 0,8 kg
Afmetingen van de substraatmagazijndragers (l x b x h) 360 mm x 260 mm x 6 mm
Afmetingen van de substraatmagazijnen (l x b x h) 347 mm x 235 mm x 15 mm
Hoogte van de substraatmagazijnen inclusief componenten
Standaard (alle niveaus bezet)
WPC5
WPC6
Hoge componenten (weglaten van de niveaus)
WPC5
WPC6
Hoge componenten
(op verzoek met "Very High Force TwinStar" (VHF TH)
*a
WPC5
*b
WPC6
*b
15 mm
15 mm
29 mm
29 mm
45 mm
45 mm
Onderlinge niveauverdeling 17 mm (± 2 mm)
Opslagcapaciteit 28 substraatmagazijndragers
Wisselduurtijd voor substraatmagazijndragers
via 1 niveau
via 10 niveaus
via 27 niveaus
1,9 s
2,3 s
2,8 s
*)a Vanaf serienummer B3xxx (WPC5) / C3xxx (WPC6)
*)b 45 mm ten opzichte van de toevoeras (componenthoogte + hoogte van het substraatmagazijn).
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.4 Wafelpakketwisselaar (WPC5/WPC6)
313
6.4.5.2 Elektrotechnische aansluitwaarden
6
6.4.5.3 Toelaatbare milieueffecten
6
Aansluitspanning 3 x 200 V~ ± 5 %; 50 Hz of 60 Hz (Japan)
3 x 208 V~ ± 5 %; 50 Hz of 60 Hz (Verenigde Staten van
Noord-Amerika)
3 x 230 V~ ± 5 %; 50 Hz of 60 Hz
3 x 380 V~ ± 5 %; 50 Hz of 60 Hz
3 x 400 V~ ± 5 %; 50 Hz of 60 Hz (Europa)
3 x 415 V~ ± 5 %; 50 Hz of 60 Hz
Nominaal schijnbare vermogen 1,5 kVA
Nominaal effectief vermogen 1,0 kW
Omgevingstemperatuur tussen 15 °C en 35 °C
Relatieve luchtvochtigheid 30 ... 75%
(gemiddeld niet hoger dan 45%, zodat condensatie op de
wafelpakketwisselaar in elk geval is uitgesloten.)
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.4 Wafelpakketwisselaar (WPC5/WPC6) Vanaf programmaversie SR.713.1 Editie 12-2020
314
6.4.6 Rangeerradii van model WPC5 resp. WPC6
6

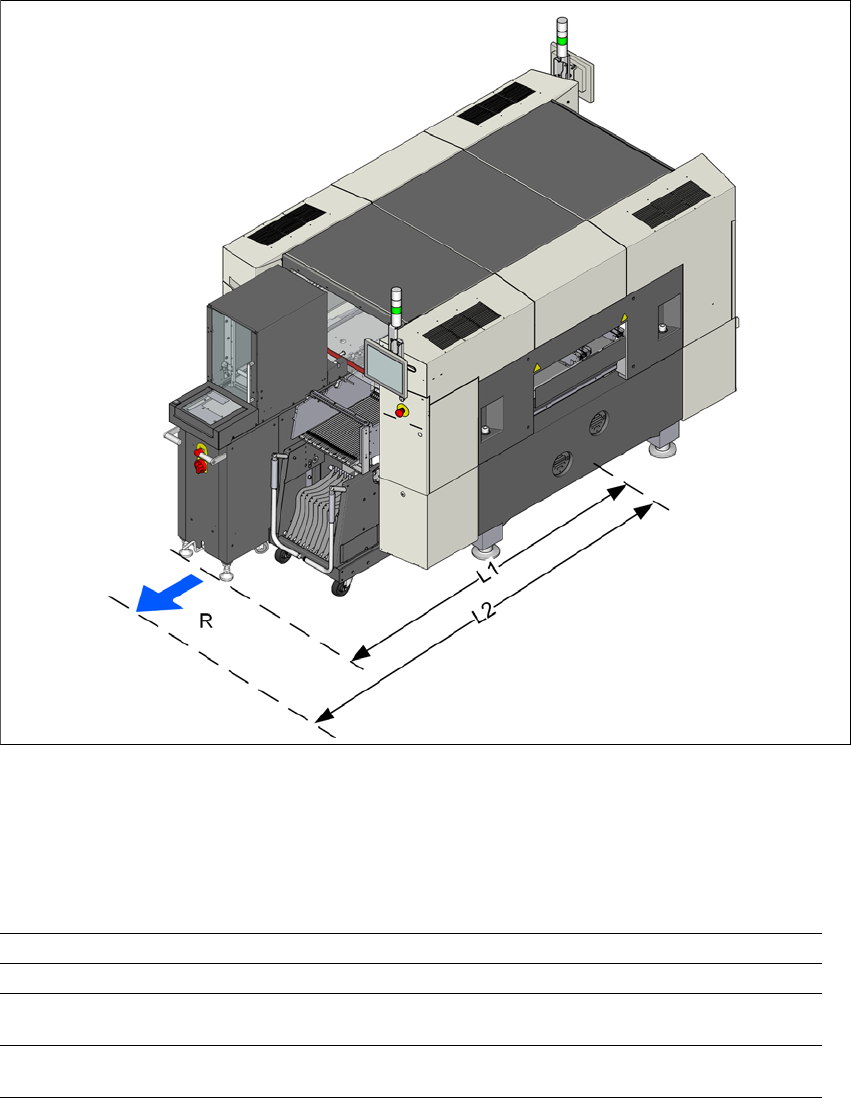

Afb. 6.4 - 2 Rangeerradii van model WPC5 resp. van model WPC6 op een bestukautomaat van het type SX1/SX2
De rangeerradii R van model WPC5 resp. WPC6 op een bestukautomaat van het type SX1/SX2
bedragen:
6
Stelplaats 1 Stelplaats 2
Rangeerradius R 750 mm 750 mm
Afstand L1: Van machinehartlijn
tot WPC-buitenzijde
1860 mm 1860 mm
Afstand L2: Van machinehartlijn
tot de wand
2610 mm 2610 mm
