6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.1 Pipetwisselaars Vanaf programmaversie SR.713.1 Editie 12-2020
304
6.1.4.2 Technische specificaties
6
6
Pipetwisselaars voor de SIPLACE TwinStar
Aantal magazijnen maximaal acht magazijnen voor zestien pipetgara-
ges
Aantal pipetgarages vrij configureerbaar
Standaardconfiguratie Drie magazijnen met elk twee pipetgarages
Eén magazijn met één pipetgarage
Pipettypes 4xx met verloopstuk
5xx (standaard)
9xx met verloopstuk
Bijzondere pipetten, grijpers
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.1 Pipetwisselaars
305
6.1.4.3 Situering van de pipetwisselaars voor de SIPLACE TwinStar
6

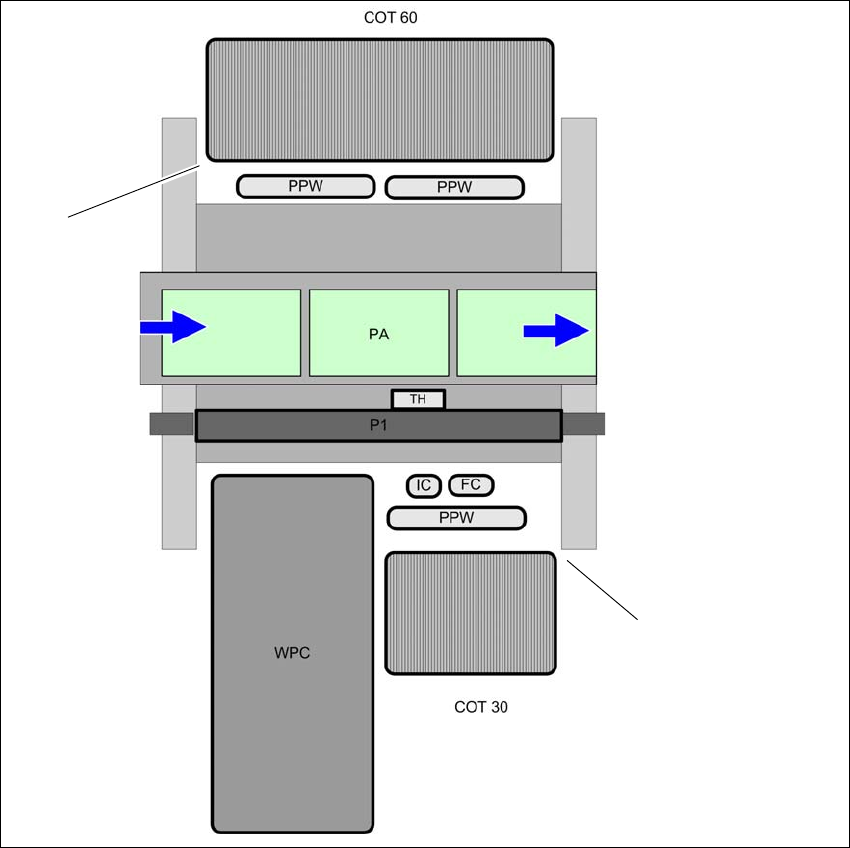

Afb. 6.1 - 11 Situering van de pipetwisselaars voor de SIPLACE TwinStar- Voorbeeld
6
(1) Componentenwagen 60 op de binnenpositie
(2) Componentenwagen 30 op de buitenpositie
(PPW) Pipetwisselaar
(PA) Bestukbaar bereik
(1)
(2)
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.1 Pipetwisselaars Vanaf programmaversie SR.713.1 Editie 12-2020
306
6.1.4.4 Montage
De pipetwisselaar is bevestigd aan de intrekvoorziening van de componentenwagen.
6

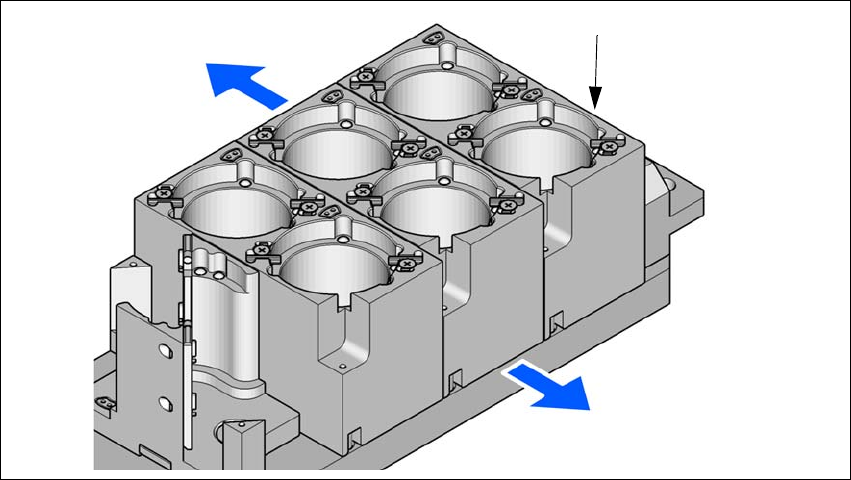

Afb. 6.1 - 12 Monteerpositie
(1) Markeerboring
(2) Aan de zijde van de bedienaar
(3) De pijl wijst in de richting van het printplaattransport
6
Lijn de pipetwisselaars zo uit dat de markeerboring (post 1) links ligt, en wel gezien vanuit het
oogpunt van de bedienaar.
6.1.4.5 Bijzondere pipetten
SIPLACE-bestukautomaten kunnen componenten verwerken die voldoen aan het SMT-stan-
daardspectrum.
ASM ontwikkelt doorlopend bijzondere pipetten.
Voor alle bestukkoppen worden bijzondere pipetten aangeboden om een bestukautomaat met
maximale snelheid, precisie en flexibiliteit te kunnen afwikkelen. De inzet van automatisch wer-
kende pipetwisselaars vermindert bovendien de rusttijden, die eigen zijn aan een wisseling qua
product.
Wilt u bijzondere magazijnen of grijpers laten vervaardigen? Neem dan contact op met ASM.
6.1.4.6 Componentuitwerpvaten voor de SIPLACE TwinStar
De SIPLACE TwinStar kan worden voorzien van een componentuitwerpvat.Dat vat wordt naast
de "Finepitch Vision"-module gepositioneerd.
(1)
(2)
(3)
