5.10.4.4 Splitssensoren
De "SIPLACE SmartFeeder" kan achteraf worden voorzien van splitssensoren.
De "SIPLACE SmartFeeder" is eveneens leverbaar met een af-fabriek splitssensor (zie paragraaf
3.10
, ab bladzijde 157).
5.10.5 Componenten aanbrengen op de SIPLACE SmartFeeder
Het bedienen en inrichten staat beschreven in de KarweienGids van de SIPLACE SmartFeeder
X /Xi.
5.11 Let op de indicatoren, aangebracht op de toevoermo-
dule
5

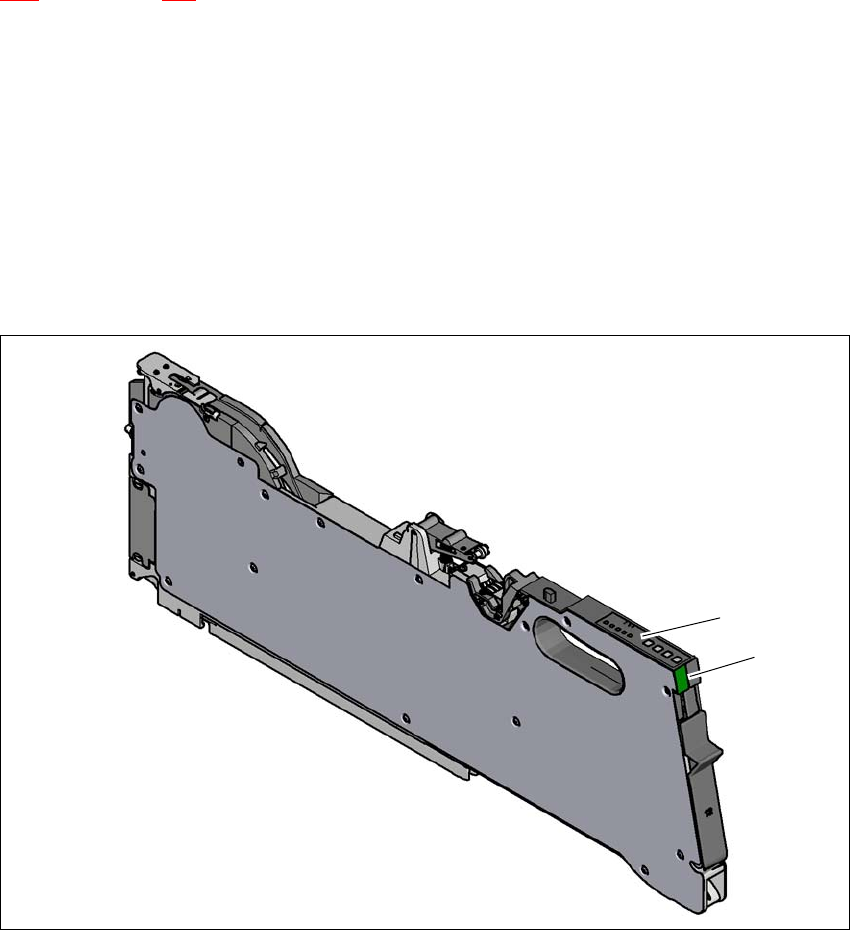

Afb. 5.11 - 1 SIPLACE SmartFeeder X
(1) Bedienveld - LED-indicator
(2) Statusuitlezing
(2)
(
1)
5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.11 Let op de indicatoren, aangebracht op de toevoermodule Vanaf programmaversie SR.713.1 Editie 12-2020
278
5.11.1 Bedienveld - LED-indicator
"SIPLACE SmartFeeders" zijn voorzien van een bedienveld met LED-indicatoren voor elk spoor
om de bedrijfsstatussen te kunnen indiceren.
5
Afb. 5.11 - 2 Druktoetsschakelaars, LEDs en statusindicatoren: Voorbeeld in geval van SIPLACE SmartFeeder 2x8
mm
(1) Toets 'Configureren'
(2) Toets 'Folie'
(3) Toets 'Achterwaarts'
(4) Toets 'Voorwaarts'
(5) Toets "Wisselen rechts/links van spoor"
(6) LED L linkerspoor actief
(7) LED 1 mm stapgrootte in het linkerspoor
(8) LED 2 mm stapgrootte in het linkerspoor
(9) LED 4 mm stapgrootte in het linkerspoor
(10) LED 8 mm stapgrootte in het linkerspoor
(11) LED R rechterspoor actief
(12) LED 1 mm stapgrootte in het rechterspoor
(13) LED 2 mm stapgrootte in het rechterspoor
(14) LED 4 mm stapgrootte in het rechterspoor
(15) LED 8 mm stapgrootte in het rechterspoor
(8)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 5 Taken met, en handelingen aan de bestukautomaat
Vanaf programmaversie SR.713.1 Editie 12-2020 5.11 Let op de indicatoren, aangebracht op de toevoermodule
279
5.11.2 Statusuitlezing
–Groen:
De toevoermodule is gereed voor gebruik en maakt deel uit van de actuele uitrusting resp.
inrichting.
–Oranje:
Er werd gewaarschuwd.
– Rood:
Er trad een fout of storing op.
– Gedoofd:
De toevoermodule maakt geen deel uit van de actuele uitrusting.
5
5
5
WENK
"LED gedoofd" uitsluiting voor de in de uitrusting en inrichting opgenomen toevoermodu-
le
De stuurschakeling voor de bestukautomaat schakelt de statusuitlezing van elke toe-
voermodule uit als die niet in de uitrusting resp. inrichting is opgenomen.
De status "LED gedoofd" bestaat enkel als het programmeersysteem een opdracht zou
verstrekken aan de productiestraat. Dat maakt het aansturen van de toevoermodule een-
voudiger voor de bedienaar omdat hij uitsluitend op toevoermodules hoeft te letten die
daadwerking zijn opgenomen in de uitrusting resp. in de inrichting.
WENK
Procedure voor uitrusten en inrichten: Activeren van LEDs voor elke toevoermodule
De LED wordt tijdens het uitrusten en inrichten zelf – geen uitrust-/inrichtinformatie bij de
verwerkingspost, geen opdracht door SIPLACE Pro verzonden naar de verwerkingspost
resp. naar de /productiestraat – bij elke toevoermodule geactiveerd nadat die LED is ge-
plaatst. De bedienaar wordt daarmee geïnformeerd of alles in orde is.
