Gebruikershandleiding S IPLACE SX1/SX2 Machinever sies V2 en V3 3 Technische specificaties en modules Vanaf programmaversie SR.713.1 Editie 12-2020 3.6 Overzicht over de modules 117 3.6 Overzicht over de modules 3.6.1 Ov…
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.5 Afmetingen en massa Vanaf programmaversie SR.713.1 Editie 12-2020
116
3.5.5 Zwaartepunt van een SX1/SX2-bestukautomaat
3

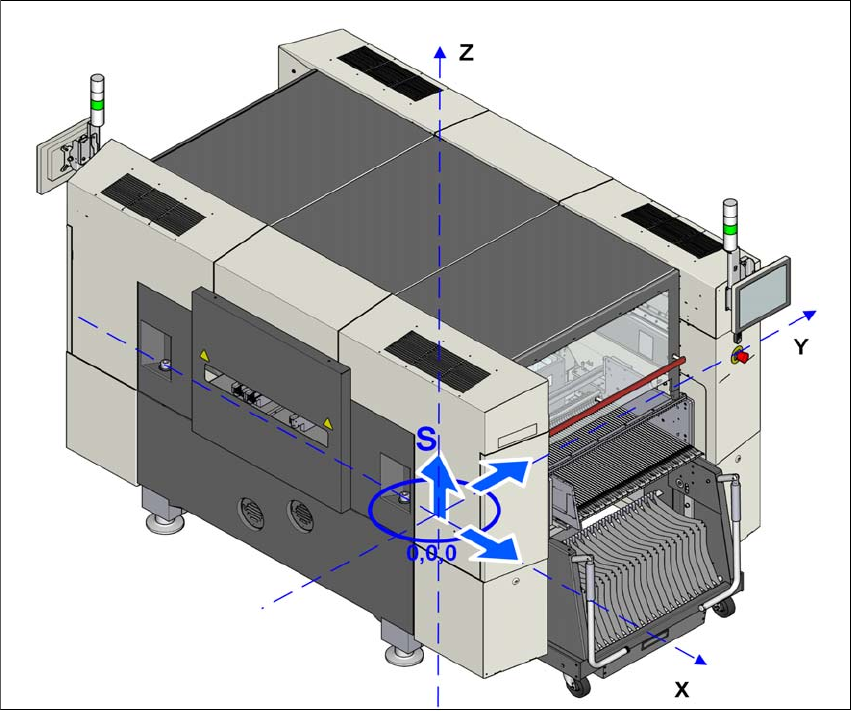

Afb. 3.5 - 4 Zwaartepunt (in mm) van een SX1/SX2-bestukautomaat
X-coördinaat 0 mm
Y-coördinaat 0 mm
Z-coördinaat 738,5 mm
Deze zwaartepuntcoördinaten gelden voor een bestukautomaat bij een printplaat-transporthoogte
van 900 mm.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.6 Overzicht over de modules
117
3.6 Overzicht over de modules
3.6.1 Overzicht over de modules van een SIPLACE SX2 V3
3
3
Afb. 3.6 - 1 Bestukautomaat SIPLACE SX2 V3 - Overzicht over de modules
(1) Basismodule
(2) Robotmodule
(3) Portaal 2 met bestukkop
(4) Printplatentransporteur (voor enkelvoudig transport of voor dubbelvoudig transport)
(5) Portaal 1 met bestukkop
(6) Meervoudig gevoelig aanraakbeeldscherm
(7) Componentenwagen op stelplaats 1
(8) Stelplaats 2 met intrekvoorziening, singelsnijmes, leikanaal voor lege singels
(T) Printplaat-transportrichting
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.6 Overzicht over de modules Vanaf programmaversie SR.713.1 Editie 12-2020
118
3.6.2 Overzicht over de modules van een SIPLACE SX1 V3
3
3
Afb. 3.6 - 2 Bestukautomaat SIPLACE SX2 V3 - Overzicht over de modules
(1) Basismodule
(2) Robotmodule
(3) Portaal 1 met bestukkop
(4) Printplatentransporteur (voor enkelvoudig transport of voor dubbelvoudig transport)
(5) Meervoudig gevoelig aanraakbeeldscherm
(6) Stelplaats 2 met componentenwagen
(7) Stelplaats 1 met intrekvoorziening, singelsnijmes, leikanaal voor lege singels
(T) Printplaat-transportrichting
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
