2.6 Veiligheidvoorzieningen
2.6.1 Beschermkappen
De beschermkappen en afdekplaten fungeren als scheidende veiligheidvoorziening en voorko-
men dat u in het binnenwerk van de bestukautomaat kunt grijpen.
2
2
Afb. 2.6 - 1 Beschermkappen
(1) Beschermkap voor stelplaats 1
(2) Beschermkap voor stelplaats 2
De verplaatszone van de portalen is afgedekt met twee beschermkappen (posten 1 en 2) die door
u kunnen worden geopend.
WEES VOORZICHTIG
Gevaar voor beschadigingen!
Beschermkappen en afdekplaten kunnen bij hoge belasting schade oplopen.
Betreed of beklim beschermkappen en afdekplaten niet.
(1)
(2)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.6 Veiligheidvoorzieningen
77
Functie 2
Wordt een beschermkap naar boven toe geopend? Dan wordt de voeding naar de portaalassen
terstond onderbroken. De portaalassen blijven staan. Het beeldscherm toont de melding "Sluit de
afdekplaat".
Sluit nu de beschermkap en druk op de starttoets (post 1 op afbeelding. 2.6 - 2), om verder
te gaan met bestukken.
2
Afb. 2.6 - 2 Positie van de Start/Stop-druktoets op de bestukautomaat
(1) Start-druktoets (wit) op de bestukautomaat
(2) Stop-druktoets (zwart) op de bestukautomaat
2
WENK
In geval van SIPLACE SX1/SX2 V2
Het bedienveld van de SIPLACE SX1/SX2 is afgebeeld in Paragraaf 6.16 op bladzijde
340
.
(2)
(1)
2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.6 Veiligheidvoorzieningen Vanaf programmaversie SR.713.1 Editie 12/2020
78
2.6.2 Ingrijpbescherming op de printplaattransporteur
De ingrijpbeschermer op de printplaattransporteur voorkomt dat u in de werkende bestukauto-
maat kunt grijpen.
Gebruikt u een SIPLACE-bestukautomaat SX1/SX2 buiten een productiestraat? Dan moet de in-
grijpbeschermer zowel zijn gemonteerd bij de inloopband als bij de uitloopband van die bestukau-
tomaat.
2

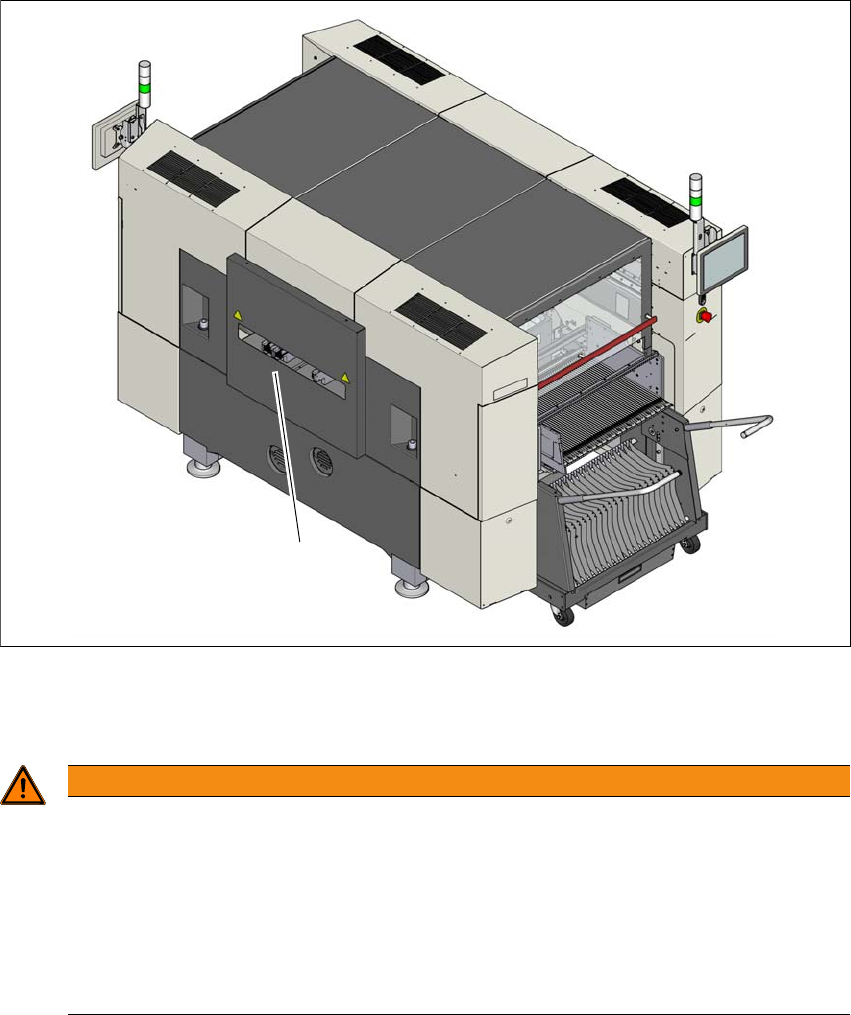

Afb. 2.6 - 3 Ingrijpbescherming op bestukautomaat SX1/SX2
(1) Ingrijpbescherming
2
WAARSCHUWING
Gevaar voor beknelling!
Bij niet-aanwezige ingrijpbeschermer is het mogelijk dat u in de printplaattransporteur
grijpt. Dat kan dan leiden tot letsel aan uw armen en handen.
Gebruik een SIPLACE-bestukautomaat SX1/SX2 buiten een productiestraat uitslui-
tend met ingrijpbeschermer die bij de inloopband èn bij de uitloopband is gemon-
teerd.
De formele gebruiker moet borgen dat de ingrijpbeschermers zijn gemonteerd
(1)
