Gebruikershandleiding S IPLACE SX1/SX2 Machinever sies V2 en V3 5 Taken me t, en handelingen aan de bestukautomaat Vanaf programmaversie SR.713.1 Editie 12-2020 5.10 Toevoermodule inrichten 275 5 Afb. 5.10 - 5 Afhaalluik…
5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.10 Toevoermodule inrichten Vanaf programmaversie SR.713.1 Editie 12-2020
274
5.10.4.3 Inleggen van de componentensingel in de X-toevoermodule
5

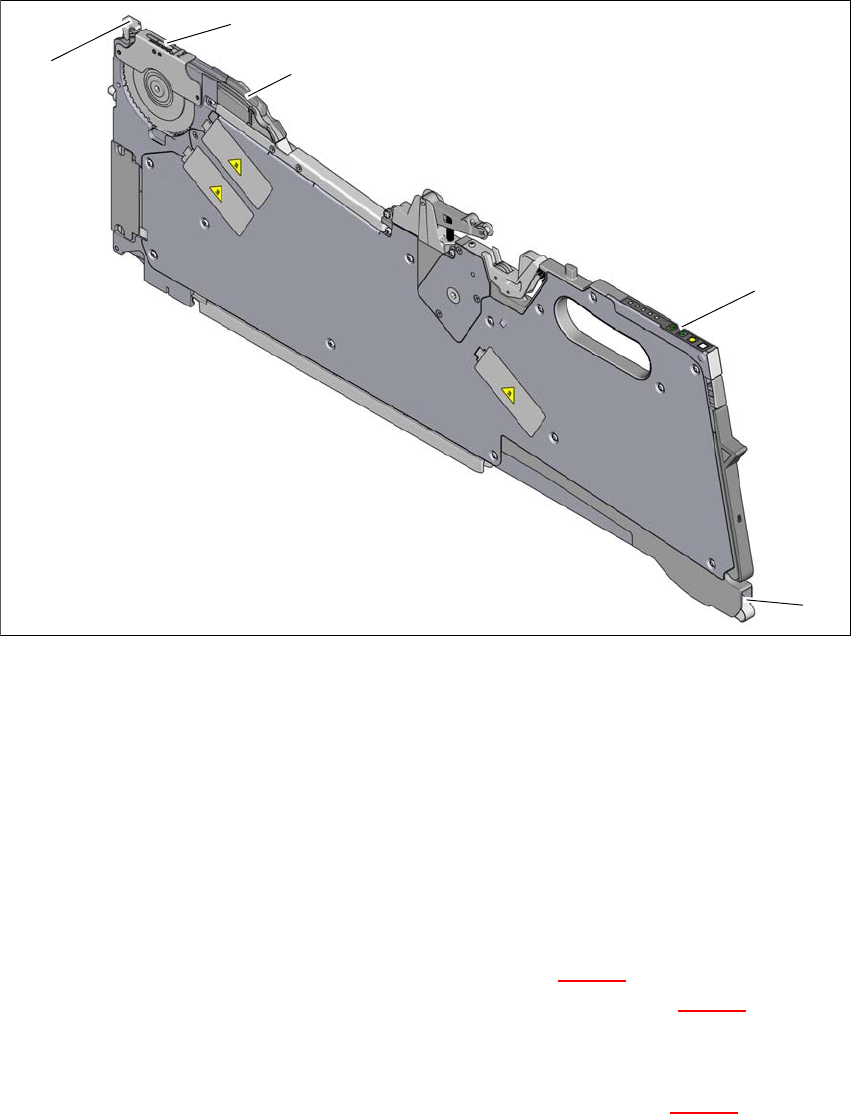

Afb. 5.10 - 4 Inleggen van de componentensingel
(1) Inloopopening van het singelleikanaal
(2) Bedienveld
(3) Uitloopopening van het singelleikanaal
(4) Afhaalluik
(5) Hendel voor het optillen van het afhaalluik
5
Houd de singel zo vast dat de transportgaten zich aan de linkerzijde, gezien in transportrich-
ting, bevinden.
Schuif de singel in de inloopopening (post 1 op afbeelding 5.10 - 4) van het singelleikanaal
en verder tot de singel uit de singeluitloopopening (post 3 op afbeelding 5.10 - 4
) komt.
Trek de singel naar boven toe uit het opening. Sla daarna de afdekfolie terug over de boven-
zijde van de singel.
Voer het begin van de singel onder het afhaalluik (post 2 op afbeelding 5.10 - 5) door tot de
singel tegen het stiftwiel stoot.
(1)
(2)
(3)
(4)
(5)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 5 Taken met, en handelingen aan de bestukautomaat
Vanaf programmaversie SR.713.1 Editie 12-2020 5.10 Toevoermodule inrichten
275
5

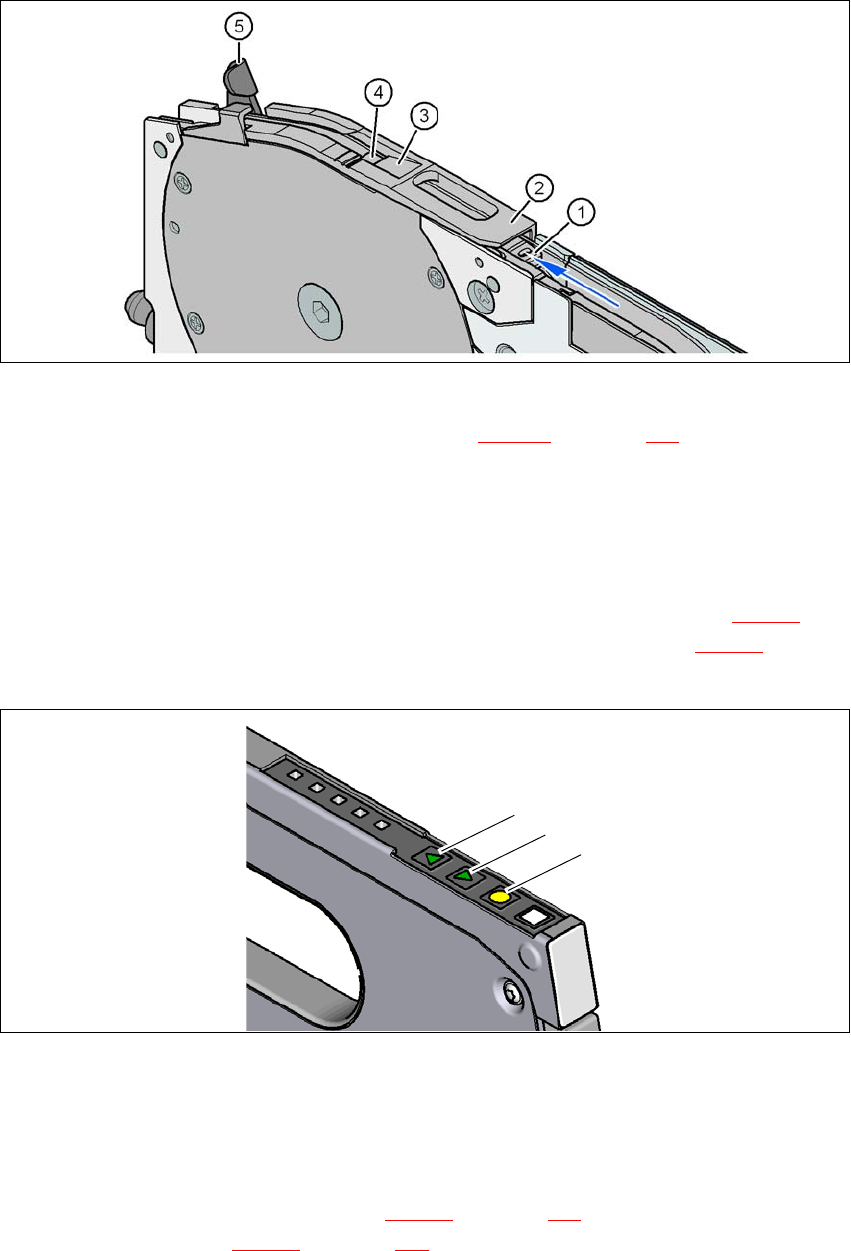

Afb. 5.10 - 5 Afhaalluik van de singeltoevoermodule
(1) Singelondersteuning, uitneembaar (zie paragraaf 5.10.4.4, bladzijde 277)
(2) Afhaalluik
(3) Aftrekrand voor de afdekfolie
(4) Afhaalzone voor componenten
(5) Hendel voor het optillen en vastklikken van het afhaalluik
Druk op het bedienveld zolang op toets VOORWAARTS (post 1 op afbeelding 5.10 - 6) tot
het knikpunt van de afdekfolie zich in de afhaalzone (post 4 op afbeelding 5.10 - 5
) van de
componenten bevindt.
5
Afb. 5.10 - 6 Bedienveld met LED-indicatoren
(1) Toets VOORWAARTS voor het voorwaarts transporteren van de singel
(2) Toets ACHTERWAARTS om de singel achterwaarts te transporteren
(3) Toets FOLIE om de afdekfolie te spannen
Schuif de hendel (post 5 op afbeelding 5.10 - 5, bladzijde 275) naar voren om het afhaalluik
(post 2 op afbeelding 5.10 - 5
, bladzijde 275) tot in de eerste klikpositie te tillen.
(1)
(2)
(3)
5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.10 Toevoermodule inrichten Vanaf programmaversie SR.713.1 Editie 12-2020
276
Trek de afdekfolie langs het afhaalluik naar voren en onder het afhaalluik door.
Sla de afdekfolie terug tot deze tegen de aftrekrand (post 3 op afbeelding 5.10 - 5, bladzijde
275
) aanligt.
5
Klap de hendel (post 5 op afbeelding 5.10 - 5, bladzijde 275) terug om het afhaalluik te laten
zakken.
Leid de afdekfolie over de afdekfoliependel (post 2 op afbeelding 5.10 - 7) verder tot de fo-
liestopperwielen (post 1 op afbeelding 5.10 - 7
).
5
Afb. 5.10 - 7 Afdekfolie naar de afdekfolie-stopperwielen leiden
(1) Afdekfolie-stopperwielen
(2) Afdekfolie
5
Druk op het bedienveld zolang op druktoets FOLIE (post 3 op afbeelding 5.10 - 6, bladzijde
275
) tot de afdekfolie is gespannen. De afdekfoliependel kantelt naar voren en stopt de aan-
drijfmotor.
Snij de singel langs de voorzijde van de toevoermodule scherp af.
WENK
Laat het afhaalluik pas zakken als de afdekfolie tegen de aftrekrand aanligt.
(1)
(2)
