6 Uitbreidingen van de ve rwer kingspost G ebruikershandleiding SIP LACE SX1/SX2 Machineversies V2 en V3 6.5 SIPLACE JTF-M Vanaf programmaversie SR.713.1 Editie 12-2020 320 6.5.3 T echnische specificaties 6 SIPLACE JTF-M…
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.5 SIPLACE JTF-M
319
6.5.2 Overzicht
6

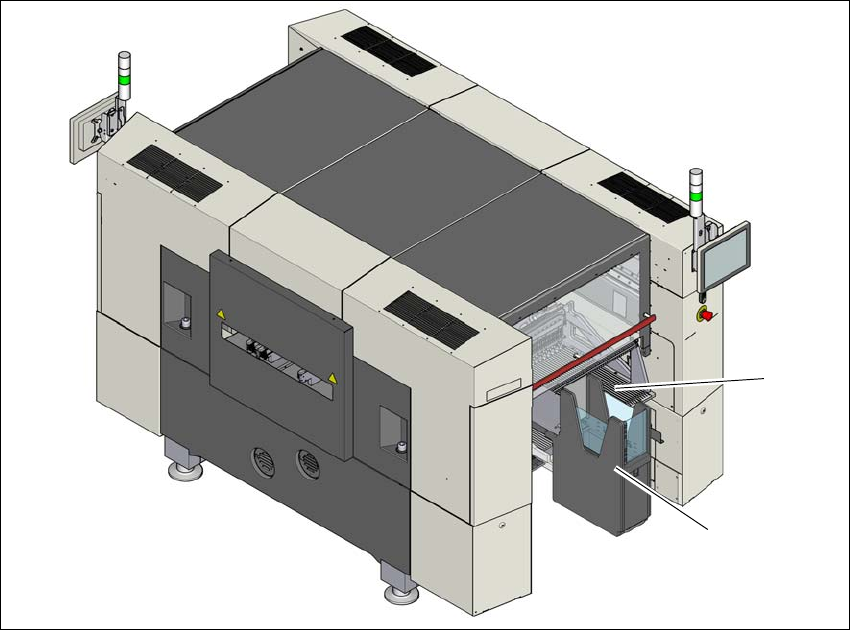

Afb. 6.5 - 1 SIPLACE JTF-M op een SIPLACE SX1/SX2
(1) Vaste componententafel
(2) JTF-M
(1)
(2)
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.5 SIPLACE JTF-M Vanaf programmaversie SR.713.1 Editie 12-2020
320
6.5.3 Technische specificaties
6
SIPLACE JTF-M
Breedte
177 mm
Hoogte
587 mm
Specificaties van een JEDEC-sub-
straatmagazijn
Opslagcapaciteit
Substraatmagazijn, dun Achttien JEDEC-substraatmagazijnen
Substraatmagazijn, dik Veertien JEDEC-substraatmagazijnen
Wisselduurtijd van een substraatmaga-
zijn
Inschuif n na n+1 3,5 s
Lade 1 na 18 10 s
Lade 18 na 1 8,9 s
Cassette
Afmetingen ca. 330 mm x 150 mm x 230 mm
Maximaal belaadbare massa 2,7 kg (elk 150 g in geval van 18
laden)
Pneumatica
5,2 ... 9 bar
Persluchtverbruik
< 28,3 liter/min.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.5 SIPLACE JTF-M
321
6.5.4 Afmetingen, inclusief JTF-M
6
Afb. 6.5 - 2 Afmetingen van een SX-bestukautomaat, voorzien van JTF-M
