Gebruikershandleiding S IPLACE SX1/SX2 Machinever sies V2 en V3 5 Taken me t, en handelingen aan de bestukautomaat Vanaf programmaversie SR.713.1 Editie 12-2020 5.5 De bedienpanele n 249 Het volgende venster verschijn t:…
5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.5 De bedienpanelen Vanaf programmaversie SR.713.1 Editie 12-2020
248
5

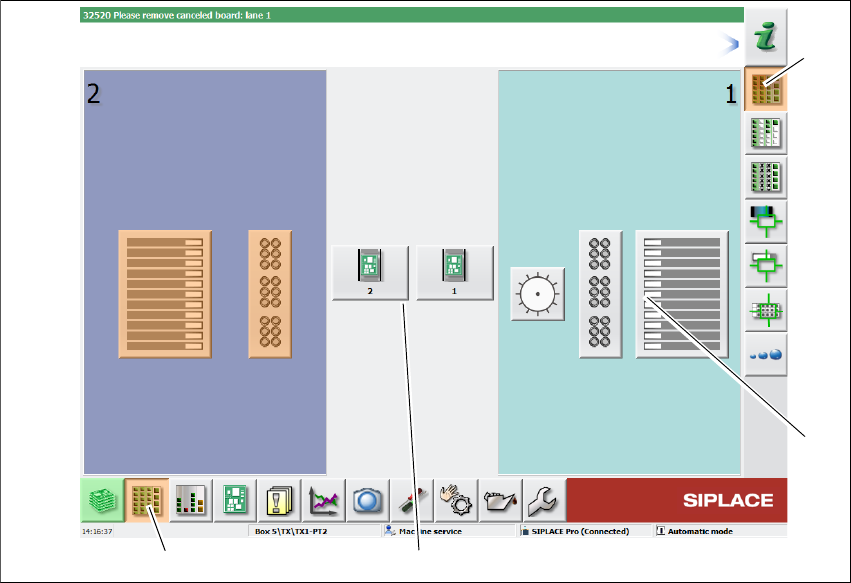

Afb. 5.5 - 3 Bedienpaneel in het venster "Toevoermodule, componenten en pipetten" (voorbeeld in geval van de
SIPLACE SX2)
Legenda
(1) Symbolenbalk (schermtoets "Toevoermodule, componenten en pipetten")
(2) Verticale symbolenbalk in het venster "Toevoermodule, componenten en pipetten"
(3) Bewerkbereik met twee portalen
(4) Schermtoetsen voor het wisselen van pipetten in portaal 2
Klik bijvoorbeeld op de WPC van portaal 1 (schermtoets 4) om de configuratie te onderzoe-
ken.
(1)
(2)
(3)
(4)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 5 Taken met, en handelingen aan de bestukautomaat
Vanaf programmaversie SR.713.1 Editie 12-2020 5.5 De bedienpanelen
249
Het volgende venster verschijnt:
5
Afb. 5.5 - 4 Bedienpaneel van het venster 'WPC' (voorbeeld in geval van de SIPLACE SX2)
Legenda
(1) Verticale symbolenbalk 'WPC'
(2) Schermtoets "Eén niveau hoger", om terug te keren naar het vorige venster (hier: venster
"Toevoermodule, componenten en pipetten", zie ook de vorige afbeelding)
(3) Schermtoetsen voor het direct oproepen op een ander portaal
(1)
(2)
(3)
5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.5 De bedienpanelen Vanaf programmaversie SR.713.1 Editie 12-2020
250
5.5.5 Instellingen
Via het venster 'Instellingen' kunt u verschillende gebruikersinstellingen, programmaopties en ma-
chineopties wijzigen.
Klik daartoe in de symbolenbalk op 'Instellingen' .
Aan de rechterzijde verschijnt nu een extra symbolenbalk. Onderstaande tabel beschrijft beknopt
de symbolen en de instellingen.
Symboo
l
Instellingen Beschrijving
Machine-
instellingen
Uitsluitend voor de "Uitgebreide productie", "Onderhoud door de
klant" of "Onderhoud door SIPLACE".
Instellen van de bedrijfsmodus en van opties (bijvoorbeeld produc-
tieopties).
Schakel de bestukautomaat.
Roep het besturingssysteem op.
Gebruikers-
instellingen
Instellen van het bedienniveau (zie paragraaf 5.3.3
, bladzijde 239).
Instellen van de taal. Standaard kunt u kiezen uit de talen 'Deutsch'
[Duits] of 'English' [Engels].Er is een taal-CD verkrijgbaar voor het
installeren van andere landstalen.
Andere opties kunt u instellen vanaf het bedienniveau "Uitgebreide
productie".
Machineopties Via bedienniveau 'Productie' kunt geen opties wijzigen.
Configureren van machineopties
Programmaop-
ties
Uitsluitend bedoeld voor "Onderhoud door de klant" of "Onderhoud
door SIPLACE".
Hier kunt u verscheidene testfuncties activeren.
Overzicht over de
aangesloten ex-
terne systemen
Venster op alle aangesloten externe systemen (zoals OIS of het
configureercentrum 'SetupCenter'). Venster op de verbindingssta-
tus en het bezette geheugen resp. het wissen van de aangesloten
systemen.
Nabuurmachines Venster op nabuurmachines
