Gebruikershandleiding S IPLACE SX1/SX2 Machinever sies V2 en V3 5 Taken me t, en handelingen aan de bestukautomaat Vanaf programmaversie SR.713.1 Editie 12-2020 5.15 Indokken resp. uitdokken van de componentenwagen 287 5…
5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.15 Indokken resp. uitdokken van de componentenwagen Vanaf programmaversie SR.713.1 Editie 12-2020
286
5

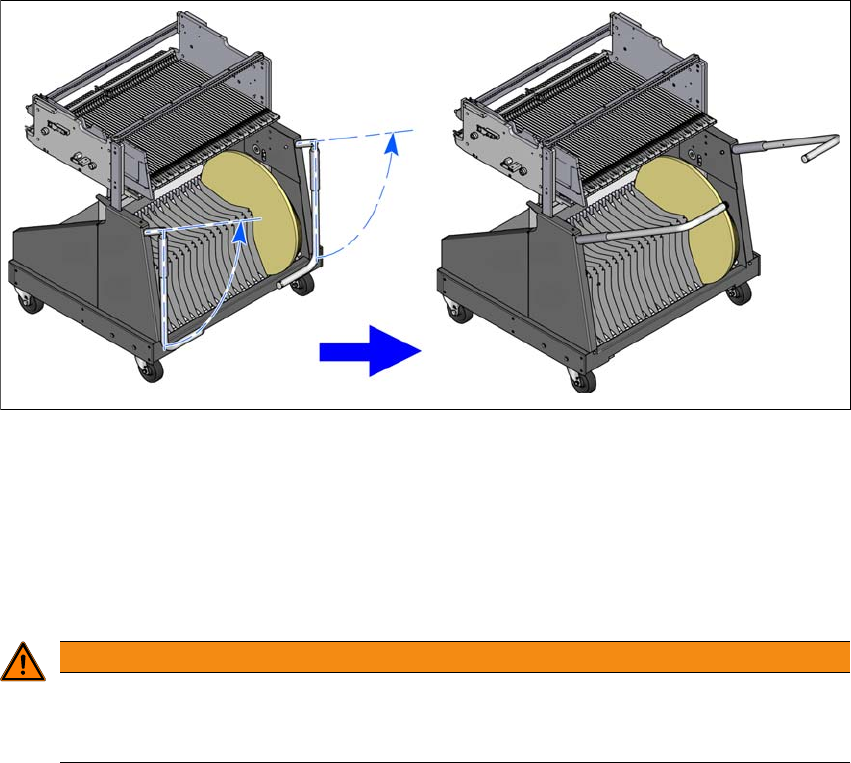

Afb. 5.15 - 3 Componentenwagen - Grepen naar boven zwenken om te kunnen schuiven
Trek de componentenwagen uit de bestukautomaat door met beide handen aan de grepen
te trekken.
5.15.3 Veiligheidinstructie voor het verplaatsen van de componentenwagen
5
Grijp de componentenwagen altijd met beide handen bij de grepen vast als u de wagen wilt
verplaatsen.
Let erop dat een met toevoermodule volbezette componentenwagen ca. 20° naar opzij of
naar voren kan kantelen.
Let erop dat de ondergrond waarover u de wagen wilt verplaatsen in elk geval een aanzienlijk
kleiner afschot heeft.
De ondergrond voor de bestukautomaat mag een maximaal afschot hebben van 0,63%. Dat
betekent een verval van 5 mm over een strekkende lengte van 800 mm (bijvoorbeeld de
breedte van een componententafel).
Let erop dat u niet tegen obstakels botst. Bij een bepaalde snelheid zou de wagen naar voren
kunnen kantelen.
WAARSCHUWING
Vermijd ongevallen!
Wilt u ongevallen vermijden? Houdt u dan beslist aan de hieronder genoemde regels als
u de componentenwagen wilt verplaatsen.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 5 Taken met, en handelingen aan de bestukautomaat
Vanaf programmaversie SR.713.1 Editie 12-2020 5.15 Indokken resp. uitdokken van de componentenwagen
287
5.15.4 Indokken van een componentenwagen
5

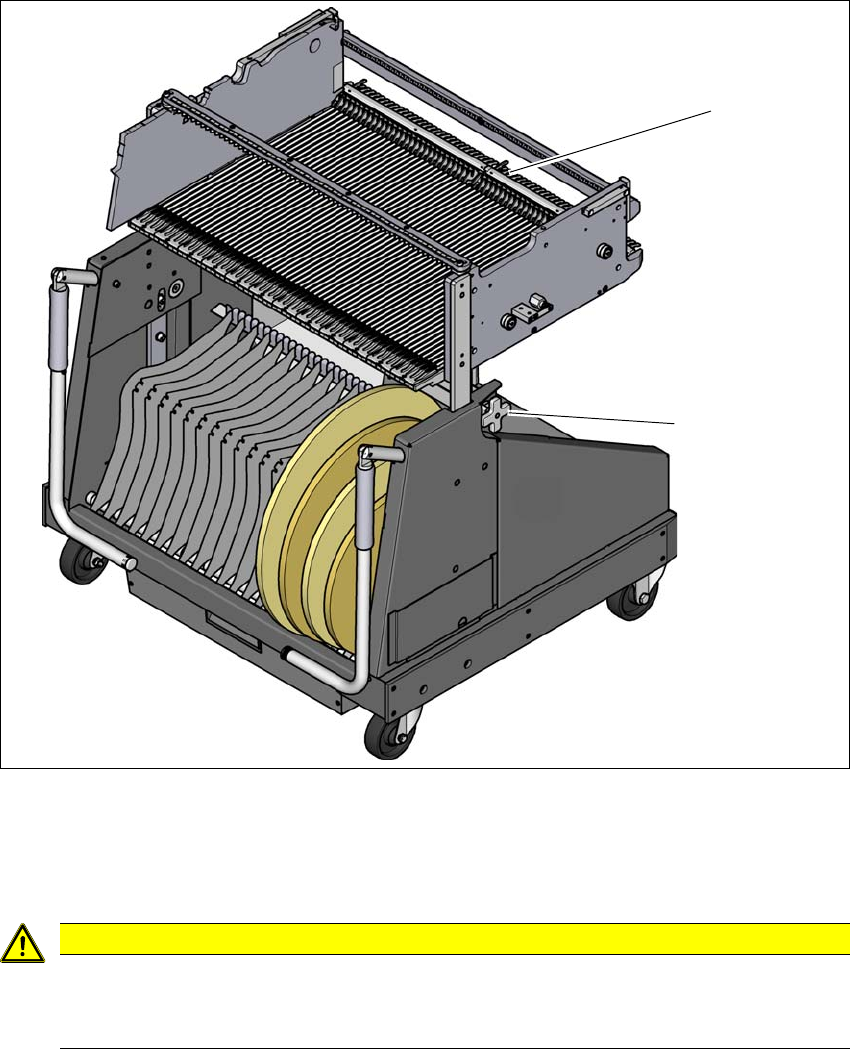

Afb. 5.15 - 4 Componentenwagen indokken
(1) Vergrendelklinken
(2) Hoogte-instelling voor het fijnjusteren van de machinehoogte
5
WEES VOORZICHTIG
Inschuiven van de componentenwagen!
Let er bij het inschuiven van de componentenwagen in de bestukautomaat op dat u
niet met de vergrendelklinken tegen obstakels stoot.
(2)
(1)
5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.15 Indokken resp. uitdokken van de componentenwagen Vanaf programmaversie SR.713.1 Editie 12-2020
288
I 5
5
5
Schuif de componentenwagen voorzichtig tegen de aanslag in de bestukautomaat. De aan-
slagnok
(2) van de componententafel moet onder het hoekstuk van de tafelhoogteregelaar
(1) van de machine-inloop passen (rechterzijde en linkerzijde).
5

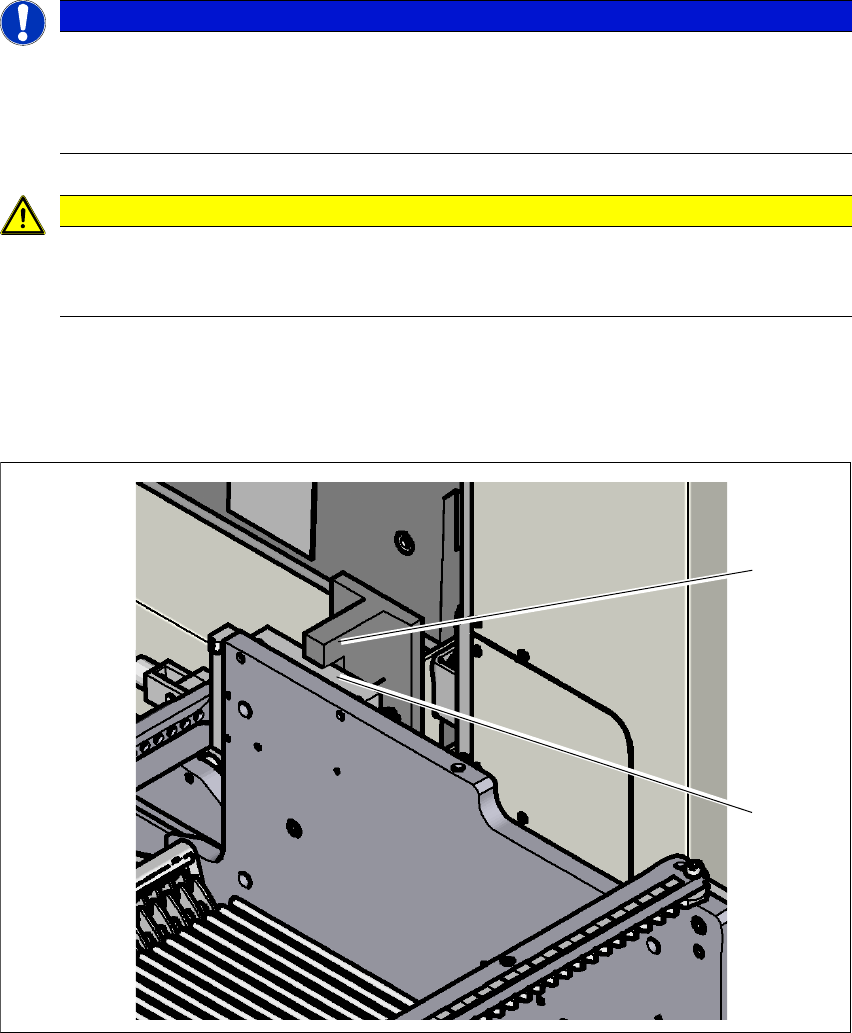

Afb. 5.15 - 5 Tafelhoogteregelaar
WENK
Recht afsnijden van de singel
Als u een singel aan de voorzijde van de X-toevoermodule niet recht afsnijdt, komen de
geleegde singels niet terecht in het leikanaal voor geleegd singelmateriaal.
Snijd de singel recht af, alvorens een componentenwagen in de dokken.
WEES VOORZICHTIG
Positie van de bestukkop
Verifieer of de bestukkop zich buiten het verplaatsbereik van de componentenwagen be-
vindt.
(1)
(2)
