Gebruikershandleiding S IPLACE SX1/SX2 Machinever sies V2 en V3 4 Opstellen en In bedrijf nemen Vanaf programmaversie SR.713.1 Editie 12-2020 4.3 Opstellen van d e bestukautomaat 219 4 Justeer de bestukautomaat in ov e…
4 Opstellen en In bedrijf nemen Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
4.3 Opstellen van de bestukautomaat Vanaf programmaversie SR.713.1 Editie 12-2020
218
4.3.9 Uitlijnen van de bestukautomaat met behulp van de machinewaterpas
4
Afb. 4.3 - 8 Justeren van de bestukautomaat in X-richting en in Y-richting - Meetopstelling
De meting vindt plaats bij portaal 1.
Schuif het portaal in Y-richting naar binnen. De afstand van de beide buffers moet ca. 300 mm
bedragen (of ca. 4 ... 5 rode punten op de lineaire leibaan).
Plaats de oplegplaat (1) zo op het portaal, dat de drie oplegstiften op de vrije vlakken tussen
de loopbaan en de magneten rusten. Let daarbij erop dat de drie oplegstiften gelijkmatig lig-
gen.
Leg de machinewaterpas (met een meetnauwkeurigheid van 0,02 mm) op de oplegplaat.
Meet daarna op drie verschillende plekken
– Lijn de Y-as uit op de losse lagerzijde en op de vaste lagerzijde.
– Lijn de X-as uit op het midden van het X-portaal. De kophouder moet in het midden van
het X-portaal staan.
4
300 mm
(1)
(
2)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 4 Opstellen en In bedrijf nemen
Vanaf programmaversie SR.713.1 Editie 12-2020 4.3 Opstellen van de bestukautomaat
219
4
Justeer de bestukautomaat in overeenstemming met de volgende reeks handelingen:
(1) Uitlijnen van de bestukautomaat in Y-richting op de vaste lagerzijde en op de losse lagerzijde.
De meettolerantie bedraagt 0,10 mm.
(2) Uitlijnen van de bestukautomaat in X-richting op de hartlijn van het portaal. De meettolerantie
bedraagt 0,10 mm.
(3) Controleer het draagvermogen van alle vier machinevoeten. De vier machinevoeten moeten
alle op de grond rusten. Elke voet moet gelijk worden belast.
(4) Haal de machinevoeten bij de klemschroef aan met een aanhaalmoment van 130 Nm.
(5) Tik met een hamer tegen de voeten om het draagvermogen van de machinevoeten te con-
troleren.
(6) Controleer nog eens de exacte uitlijning van de bestukautomaat. Gebruik daarbij de machi-
newaterpas.
WENK
Borgen van de omslagnauwkeurigheid van de machinewaterpas
Verplaats de machinewaterpas telkens in X-richting en in Y-richting en altijd in de-
zelfde richting op de oplegplaat.
4 Opstellen en In bedrijf nemen Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
4.3 Opstellen van de bestukautomaat Vanaf programmaversie SR.713.1 Editie 12-2020
220
4

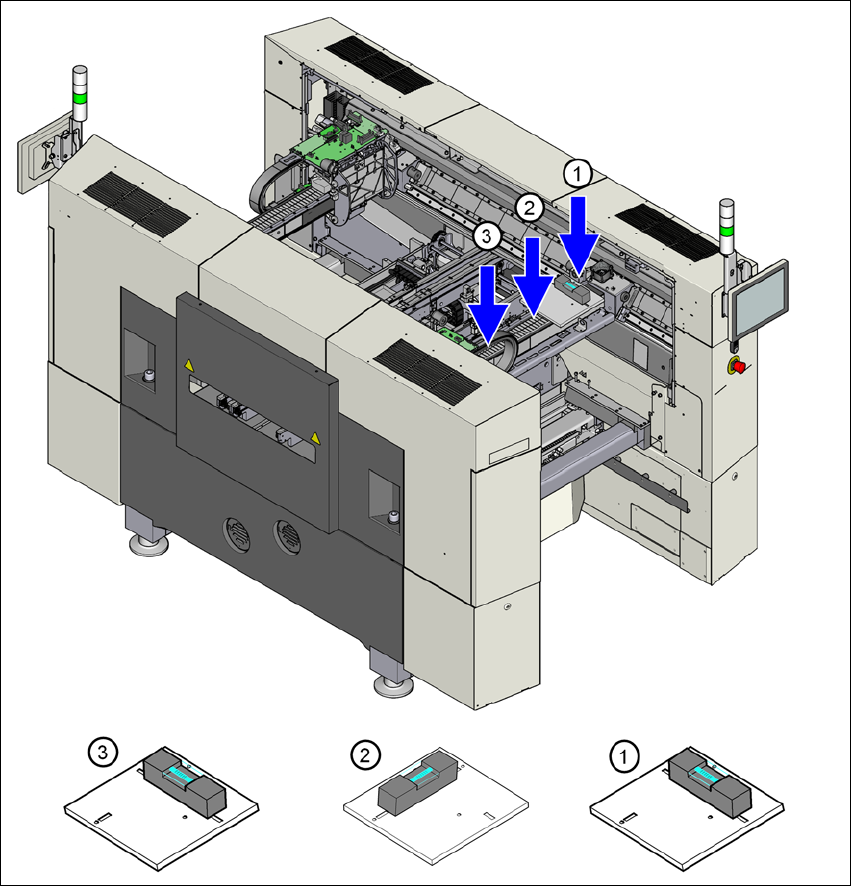

Afb. 4.3 - 9 Meetpunten op de bestukautomaat
