3.11.6 Componententafel SIPLACE SX1/SX2
De toevoermodules worden met hun voorste glijgeleiding op het inloophulpmiddel gelegd. Bij het
inschuiven glijdt de toevoermodule met zijn geleidingen over het leiprofiel tot aan de aanslagbalk.
Een centreerboring op de aanslagbalk vangt de 'voorste' centreerstift van de X-toevoermodule.
Tegelijk haakt de grendelklink van de componententafel in op de grendelrol van de toevoermo-
dule. De 'achterste' centreerstift aan de bovenzijde van de toevoermodule wordt nu ingevangen
door de sparing op de centreerbalk.
3
Afb. 3.11 - 5 Componententafel, Achteraanzicht
(1) Inloophulpmiddel
(2) Leiprofiel (
-profiel)
(3) Centreerbalk voor het opnemen van de 'achterste' centreerstift voor X-toevoermodules
(4) Aanslagbalk
(5) Centreerboringen
(6) Schakeltong voor de veiligheidschakelaars van het NOOD/STOP-circuit
(7) Vergrendeling
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.11 Componentenwagen
179
3
Afb. 3.11 - 6 Componententafel, Vooraanzicht
(1) Vergrendelklinken
(2) Centreerstift op de componententafel
(3) Centreerboring in de componententafel
(1)
(2)
(3)
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.11 Componentenwagen Vanaf programmaversie SR.713.1 Editie 12-2020
180

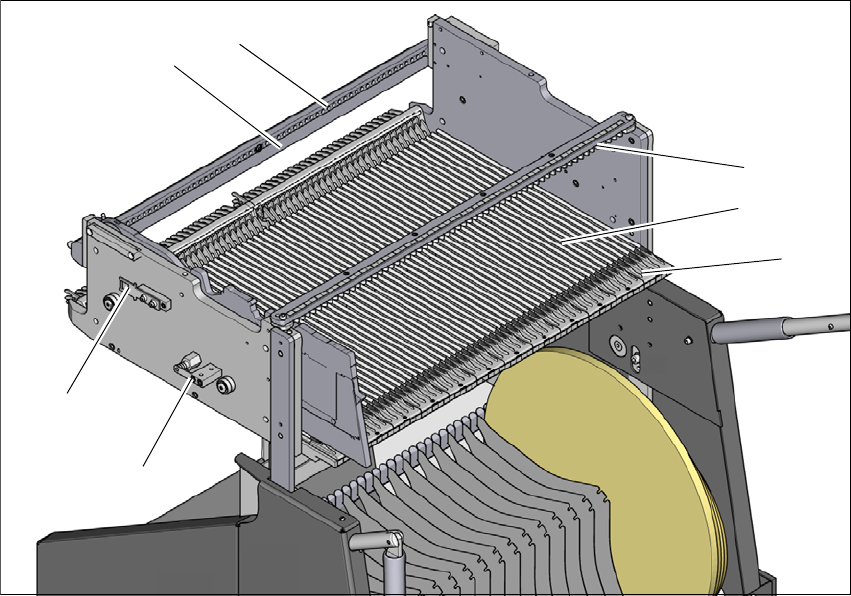

3.11.7 Houder voor additionele singelrollen op de componententafel
3
Afb. 3.11 - 7 Houder voor additionele singelrollen
(1) Houder voor additionele singelrollen, artikelnummer03075622-xx
(2) Opnemer voor de houder
Toevoermodules uit de serie X kunnen probleemloos singels verwerken als het zijdelingse verzet
tussen de toevoermodule en de singelrol niet meer bedraagt dan 60 mm. Zou wegens een voor-
geschreven uitrusting resp. inrichting het maximaal toegelaten verzet niet kunnen worden aange-
houden? Dan adviseren wij u de houder voor een additionele singelrol (
Post 1 te gebruiken. Steek
de houder simpelweg in de opnemer (
Post 2 ). Verschuif die vervolgens zover tot het maximale
verzet van 60 mm wordt onderschreden. De componentenwagen is in totaal voorzien van vijf op-
nemers. Elke singelrolhouder kan twee singelrollen opnemen, zodat u maximaal tien 19" brede
(483 mm) singelrollen boven de singeltrommel kunt positioneren.
maximaal 60
(1)
(2)
