Gebruikershandleiding S IPLACE SX1/SX2 Machinever sies V2 en V3 2 Bedrijfsveiligheid Vanaf programmaversie SR.713.1 Editie 12/2020 2.6 Veiligheidvoorz ieningen 85 Beschermkapschakelaars voor stelplaats 1 en stelplaats 2 …
2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.6 Veiligheidvoorzieningen Vanaf programmaversie SR.713.1 Editie 12/2020
84
Start-druktoets (post 2 in afbeelding2.6 - 4, bladzijde 80 en post 2 op afbeelding 2.6 - 5, bladzijde
81) 2
Na het in de stand 'Aan' brengen van de hoofdschakelaar en het opkomen van het aansturende
programma wordt u gevraagd de start-druktoets in te drukken om de bestukautomaat te starten
en om bestukopdrachten te ontvangen. Dezelfde vraag wordt u gesteld als u de beschermkap
hebt geopend of als u de NOOD/STOP-druktoets hebt ingedrukt en als u daarna de bestukauto-
maat weer in werking wilt stellen.
Druk ten minste 200 ms lang, maar zeker niet langer dan 1,5 s op de start-druktoets. Laat
daarna de toets los. De bestukautomaat schakelt in zodra u de toets loslaat. De be-
schermkappen worden mechanisch gearrêteerd.
Stop-druktoets (zwart) (post 3 op afbeelding 2.6 - 4, bladzijde 80 en post 3 op afbeelding 2.6 -
5, bladzijde 81) 2
Door deze toets in de drukken wordt de bestukautomaat tot stoppen gebracht.
Componententeller 2
Het aantal bestukte componenten kan worden afgelezen van de componententeller van de pro-
grammatuur voor de verwerkingspost. Meer informatie treft u aan in de online-helpfunctie
NOOD/STOP-druktoetsschakelaar met afgedwongen vergrendeling (post 4 op afbeelding 2.6
- 4, bladzijde 80 en post 1 op afbeelding 2.6 - 5, bladzijde 81) 2
De NOOD/STOP-druktoetsschakelaar is voorzien van een druktoets met een grote rode knop, die
na indrukken in de ingedrukte stand vergrendeld blijft. Bij bediening van de NOOD/STOP-
druktoetsschakelaar zal het veiligheidcontact van het NOOD/STOP-circuit openen en zal de vei-
ligheidafschakelfunctie (CSB, leidingscheidingschakelaar) aanspreken.De 300 V=-spanning in
het tussencircuit voor de portaalassen en de 160 V=-spanning in het tussencircuit voor de steras-
sen vallen weg. De servoversterkers voor de DP-assen en Z-assen blijven wel worden gevoed
met 42 V=-voedingspanning. Het terugmeldcontact van de NOOD/STOP-druktoetsschakelaar
opent, waardoor op het beeldscherm de melding "NOOD/STOP ingeleid" verschijnt. Onder-
staande modules worden nu gedeactiveerd:
– Printplaattransport
– Printplaatinklemming
– Breedteversteller
– Printplaatstopper
– Persluchtvoorziening voor de machines die lege singels afsnijden
2
WENK
Het bestukproces wordt onderbroken en kan worden voortgezet of afgebroken nadat de
bestukautomaat weer gereed voor gebruik is.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.6 Veiligheidvoorzieningen
85
Beschermkapschakelaars voor stelplaats 1 en stelplaats 2 (posten 1 en 2 of afbeelding 2.6 - 6,
bladzijde
82) 2
Deze schakelaars toetsen of de beschermkap is gesloten. Zijn ze gesloten? Dan zijn zowel het
NOOD/STOP-veiligheidcontact, het terugmeldcontact en het NOOD/STOP-veiligheidcircuit ge-
sloten. Wordt een van de beschermkappen geopend? Dan openen ook het NOOD/STOP-veilig-
heidcontact en het terugmeldcontact. Afzonderlijke componenten worden gedeactiveerd resp.
blijven geactiveerd (zie afbeelding 2.6 - 8
, bladzijde 89 ).
Veiligheidschakelaar voor stootkussendetectie (post 3 op afbeelding 2.6 - 6, bladzijde 82) 2
Bij bestukautomaat SIPLACE SX1/SX2 toetsen deze schakelaars of ten minste één stootkussen
aanwezig is Daardoor wordt geborgd dat ten minste één stootkussen na het vervangen van een
portaal weer is ingebouwd.
2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.6 Veiligheidvoorzieningen Vanaf programmaversie SR.713.1 Editie 12/2020
86
2.6.4 Veiligheidafschakelfunctie (CSB, leiding(veiligheid)scheidingschakelaar)
2

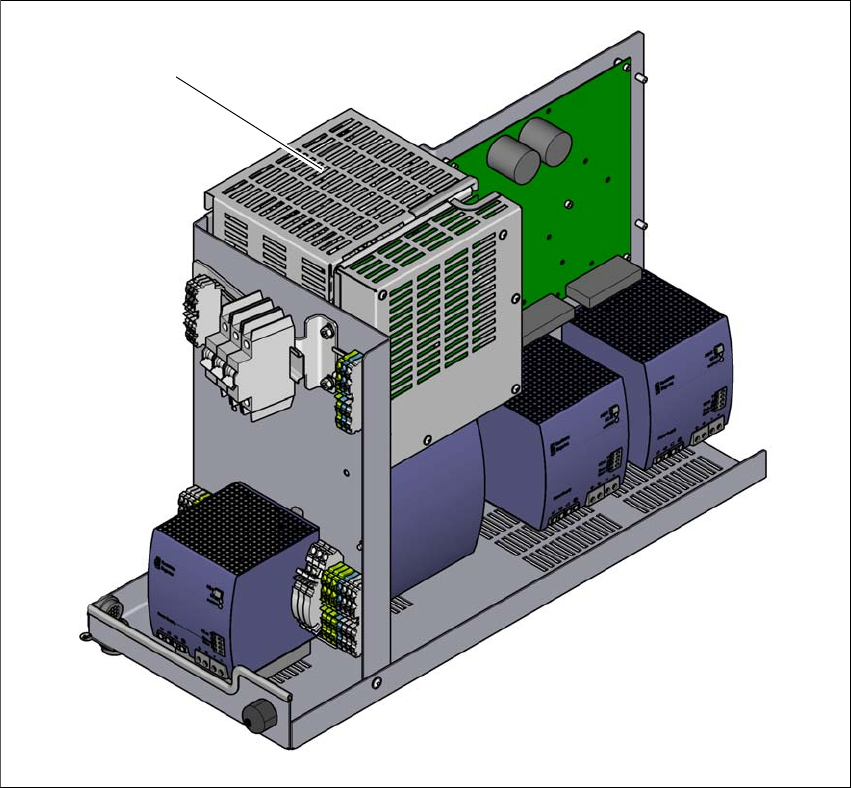

Afb. 2.6 - 7 Situering van de veiligheidafschakelfunctie (CSB)
2
(1) Veiligheidafschakelfunctie (CSB, leiding(veiligheid)scheidingschakelaar)
(1)
