3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.7 Bestukkop Vanaf programmaversie SR.713.1 Editie 12-2020
138
3.7.5.8 Technische gegevens SIPLACE MultiStar (CPP) op SIPLACE SX2/SX2 V3
3

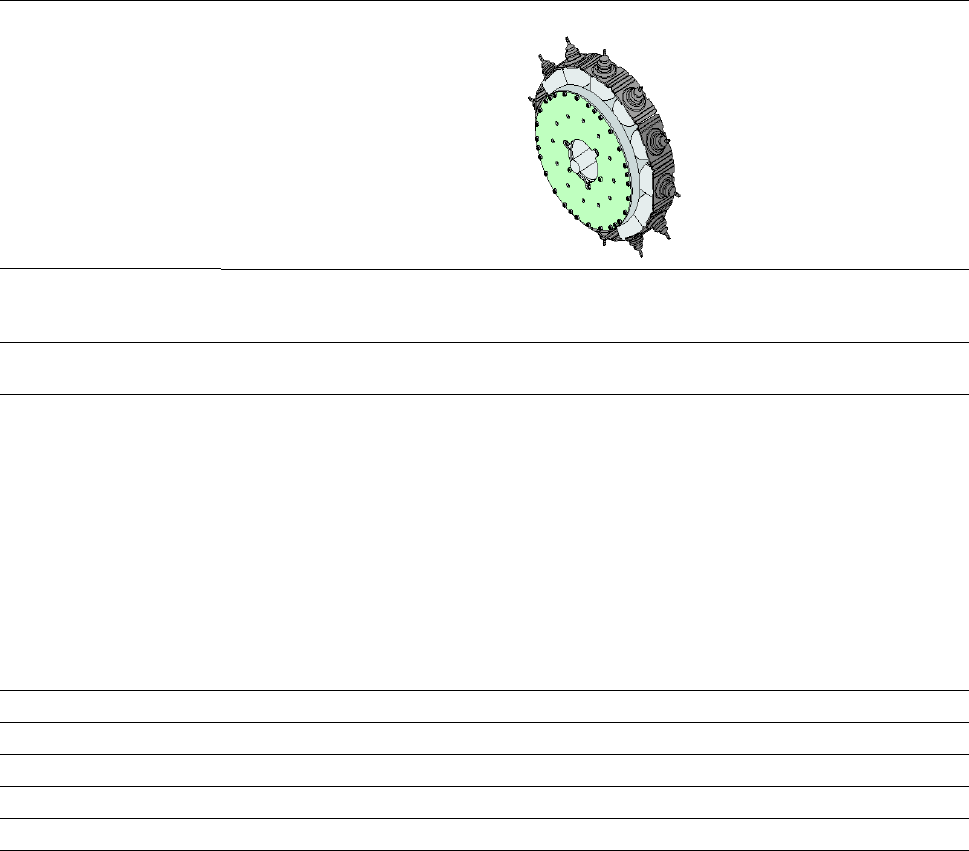

SIPLACE MultiStar (CPP)
met componentencamera,
type 30
met componentencamera,
type 45
met componentencamera,
type 33
(stationaire camera)
Componentenscala
*a
01005 maximaal 27 mm x
27 mm
01005 maximaal 15 mm x
15 mm
0402 maximaal 50 mm x
40 mm
*b
Componentspecificatie
max. hoogte
*c
max. hoogte
*d
min. pootjesraster
min. pootjesbreedte
min. balraster
min. baldiameter
min. afmetingen
max. afmetingen
max. massa
6,0 mm
8,5 mm
250 µm
100 µm
*e
/ 200 µm
*f
250 µm*
e
/ 350 µm*
f
140 µm*
e
/ 200 µm*
f
0,4 mm x 0,2 mm
27 mm x 27 mm
4 g
*g
6,0 mm
8,5 mm
250 µm / 120 µm
*h
50 µm
140 µm
70 µm
0,11 mm x 0,11 mm
15 mm x 15 mm
4 g
*g
11,5 mm / 15,5 mm*
i
300 µm
150 µm
350 µm
200 µm
1,0 mm x 0,5 mm
50 mm x 40 mm
8 g
*g
Opzetkracht
1,0 ... 15 N
*i
Pipettypes
20xx, 28xx 20xx, 28xx 20xx, 28xx
X/Y-nauwkeurigheid
*j
± 38 µm / 3 ± 38 µm / 3 ± 30 µm / 3
Hoeknauwkeurigheid
± 0,20° / 3
*k
, ± 0,38° / 3
*l
± 0,38° / 3
*k
± 0,12° / 3
Belichtingsniveaus
556
*)a Let erop dat het bestukbare scala aan componenten ook invloed ondervindt van de geometrie van de aansluitvelden (de
'pads' op de printplaat), de klantspecifieke normen, de component-verpakkingstolerantie en de componenttoleranties.
*)b Bij een meervoudige meting is een diagonaalmaat van 69 mm mogelijk (bijvoorbeeld 64 mm x 10 mm).
*)c CPP-kop: in de lage monteerpositie (stationaire componentencamera niet mogelijk).
*)d CPP-kop: in de hoge monteerpositie.
*)e voor componenten < 18 mm x 18 mm.
*)f voor componenten ≥ 18 mm x 18 mm.
*)g 20 g in de modus "Pakken & Plaatsen“
*)h Uitsluitend mogelijk bij componenten die binnen het focusbereik van de camera van ± 1,3 mm liggen.
*)i 15,5 mm uitsluitend in de hoge monteerpositie, met OSC-pakket en met beperkingen.
*)j De nauwkeurigheidswaarden stemmen overeen met de voorwaarden, zoals vermeld in de omvang van de leveringen en
verrichtingen van SIPLACE.
*)k Componentafmetingen tussen 6 mm x 6 mm en 27 mm x 27 mm.
*)l Componentafmetingen kleiner dan 6 mm x 6 mm.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.7 Bestukkop
139
3.7.5.9 Technische specificaties SIPLACE MultiStar (CPP) op de SIPLACE SX2/SX2 V2
3
3
SIPLACE MultiStar (CPP)
met componentencamera,
type 30
met componentencamera, type 33
(stationaire camera)
Componentenscala
*a
*)a Let erop dat het bestukbare scala aan componenten ook invloed ondervindt van de geometrie van de aan-
sluitvelden (de 'pads' op de printplaat), de klantspecifieke normen, de component-verpakkingstolerantie en
de componenttoleranties.
01005 maximaal 27 mm x
27 mm
0402 maximaal 50 mm x 40 mm
*b
*)b Bij een meervoudige meting is een diagonaalmaat van 69 mm mogelijk (bijvoorbeeld 64 mm x 10 mm).
Componentspecificaties
max. hoogte
*c
min. pootjesraster
*d
min. pootjesbreedte
min. balraster
min. baldiameter
min. afmetingen
max. afmetingen
max. massa
*)c CPP-kop: in de lage monteerpositie (stationaire componentencamera niet mogelijk).
*)d CPP-kop: in de hoge monteerpositie,
6,0 mm
8,5 mm
250 µm
100 µm
*e
/ 200 µm
*f
250 µm
*e
/ 350 µm
*f
140 µm
*e
/ 200 µm
*f
0,4 mm x 0,2 mm
27 mm x 27 mm
4 g
*g
*)e voor componenten < 18 mm x 18 mm.
*)f voor componenten ≥ 18 mm x 18 mm.
*)g 20 g in de modus "Pakken & Plaatsen“
11,5 mm / 15,5 mm
*h
300 µm
150 µm
350 µm
200 µm
1,0 mm x 0,5 mm
50 mm x 40 mm
8 g
*g
Opzetkracht
1,0 ... 15 N
*h
*)h Met OSC-pakket
Pipettypes
20xx, 28xx 20xx, 28xx
X/Y-nauwkeurigheid
*i
*)i De nauwkeurigheidswaarden stemmen overeen met de voorwaarden, zoals vermeld in de omvang van de
leveringen en verrichtingen van SIPLACE.
± 41 µm / 3 ± 34 µm / 3
Hoeknauwkeurigheid
± 0,20° / 3
*j
, ± 0,38° / 3
*k
*)j Componentafmetingen tussen 6 mm x 6 mm en 27 mm x 27 mm.
*)k Componentafmetingen kleiner dan 6 mm x 6 mm.
± 0,14° / 3
Belichtingsniveaus
56
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.7 Bestukkop Vanaf programmaversie SR.713.1 Editie 12-2020
140
3.7.6 SIPLACE TwinStar voor uiterst nauwkeurig bestukken van geïntegreerde
schakelingen
3
Afb. 3.7 - 11 SIPLACE TwinStar voor uiterst nauwkeurig bestukken van geïntegreerde schakelingen
3
(1) Pak&Plaats-module 1 (P&P1) - van de TwinStar bestaat uit twee Pak&Plaats-modules
(2) Pak&Plaats-module 2 (P&P2)
(3) DP-as
(4) Aandrijving van de Z-as
(5) Incrementeel wegmeetsysteem voor de Z-as
