3.7 Bestukkop
3.7.1 SIPLACE SpeedStar C&P20 P2 op de SIPLACE SX1/SX2 V3
Bij bestukautomaat SIPLACE SX1/SX2 V3 is als bestukkop de SIPLACE SpeedStar C&P20 P2
beschikbaar voor de hoogste denkbare bestukcapaciteit.
3
WEES VOORZICHTIG
Verschuif de bestukkop uitsluitend via de greep
U mag de bestukkop uitsluitend verschuiven met uw hand aan de daarvoor bedoelde
greep.
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.7 Bestukkop Vanaf programmaversie SR.713.1 Editie 12-2020
122
3.7.1.1 Overzicht
3
3

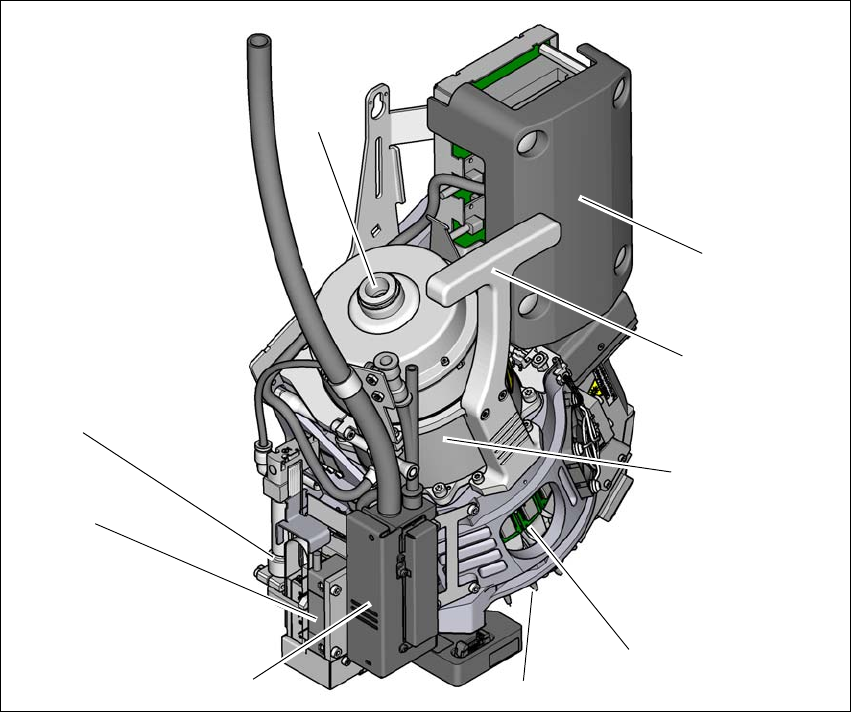

Afb. 3.7 - 1 SIPLACE SpeedStar- Overzicht
(1) Aansluiting voor het arrêteercircuit van de vacuümpomp
(2) Printplaat 'Tussenverdeler' (onder de afdekplaat)
(3) Greep
(4) Stermotor
(5) DP-aandrijving
(6) Pipet
(7) Drukregelschuif
(8) Z-motor (lineaire motor)
(9) Terughaalcilinder
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.7 Bestukkop
123
3.7.1.2 Technische specificaties van de SIPLACE SpeedStar (C&P20 P2)
SIPLACE SpeedStar (C&P20 P2)
met componentencamera type 48
Componentenscala
*a
*)a Let erop dat het bestukbare scala aan componenten ook invloed ondervindt van de geometrie van de
aansluitvelden (de 'pads' op de printplaat), de klantspecifieke normen, de component-verpakkingstole-
rantie en de componenttoleranties.
0,12 mm x 0,12 mm (0201 metrisch) tot 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
Componentspecificaties
max. hoogte
min. pootjesraster
min. pootjesbreedte
min. balraster
min. baldiameter
min. afmetingen
max. afmetingen
max. massa
4 mm
70 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
8,2 mm x 8,2 mm
1 g
Opzetkracht
1,3 N ±0,5 N (verstekwaarde)
0,5 N ... 4,5 N
Aanraakloos plaatsen
Pipettypes
40xx / 60xx
X/Y-nauwkeurigheid
*b
*)b De nauwkeurigheidswaarden stemmen overeen met de voorwaarden, zoals gesteld in de omvang van
levering en verrichtingen van SIPLACE.
±34 µm / 3
Hoeknauwkeurigheid
±0,5° / 3
Belichtingsniveaus
5
