5.2 Bedien- en uitleesorganen
5.2.1 Overzicht over de SIPLACE SX1/SX2 V3
5

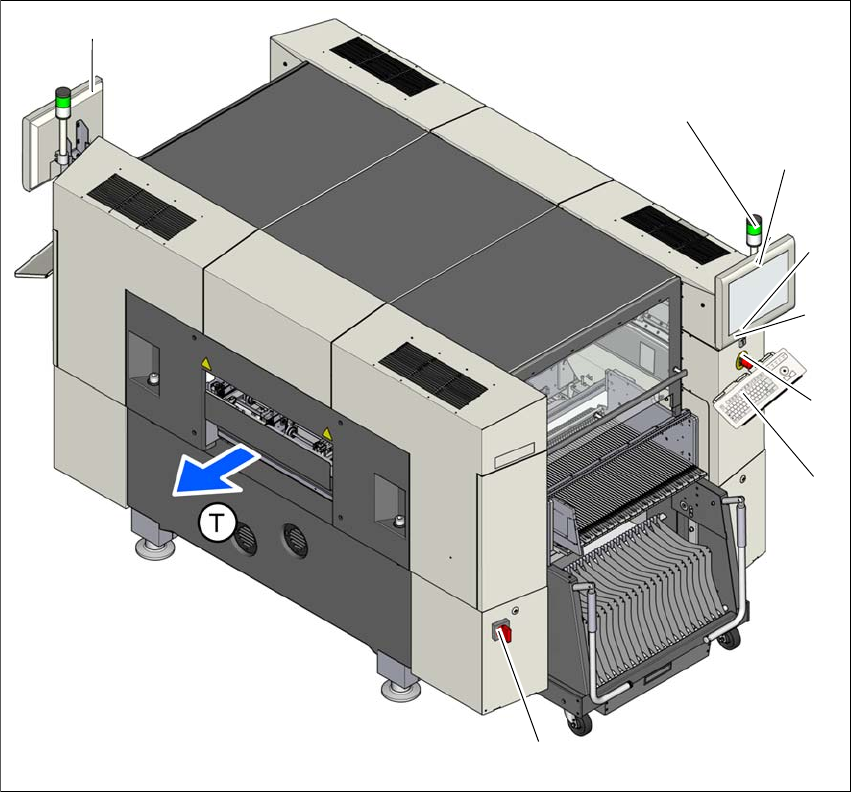

Afb. 5.2 - 1 Bedien- en uitleesorganen op de SIPLACE SX1/SX2 V3
5
(1) Hoofdschakelaar (5) Multi-aanraakbeeldscherm
(2) Start-druktoetsschakelaar (wit) (6) Meldlampen met claxon
(3) NOOD/STOP-druktoetsschakelaar (T) Printplaattransportrichting
(4) Stop-druktoetsschakelaar (zwart)
(1)
(3)
(2)
(5)
(6)
(6)
(4)
5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.2 Bedien- en uitleesorganen Vanaf programmaversie SR.713.1 Editie 12-2020
236
5.2.2 Overzicht over de SIPLACE SX1/SX2 V2
5
Afb. 5.2 - 2 Bedien- en uitleesorganen op de SIPLACE SX1/SX2 V2
5
(1) Hoofdschakelaar (5) Stop-druktoetsschakelaar (zwart)
(2) Start-druktoetsschakelaar (wit) (6) LCD-beeldscherm
(3) NOOD/STOP-druktoetsschakelaar (7) Meldlampen met claxon
(4) Toetsenbord (T) Printplaattransportrichting
(1)
(4)
(3)
(2)
(6)
(7)
(7)
(5)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 5 Taken met, en handelingen aan de bestukautomaat
Vanaf programmaversie SR.713.1 Editie 12-2020 5.2 Bedien- en uitleesorganen
237
5.2.3 Bedienorganen op de bedienvelden van de bestukautomaat
Alle bedienorganen zijn bereikbaar voor medewerkers met een lichaamslengte groter dan 1,40 m.
Hoofdschakelaar 5
De hoofdschakelaar is bedoeld voor het inschakelen resp. uitschakelen van de voeding voor de
bestukautomaat.
Stop-druktoetsschakelaar (zwart) 5
Door de zwarte druktoetsschakelaar in te drukken kunt u het bestukproces onderbreken.
Start-druktoetsschakelaar (wit) 5
Door op de witte druktoetsschakelaar te drukken kunt u de bestukautomaat laten aanlopen, zowel
na het inschakelen als na het verhelpen van problemen.
NOOD/STOP-druktoetsschakelaar 5
Door de nood/stop-druktoetsschakelaar in te drukken zal deze vergrendeld raken. De elektrische
voeding van portaalassen, componentenwagen, transportbanden en snijgereedschap wordt on-
derbroken; de voeding voor de sterassen van de bestukkoppen wordt verminderd Door de
druktoets te draaien kunt u de nood/stop-druktoets schakelaar weer ontgrendelen.
Aanraakbeeldscherm (in geval van de SIPLACE SX1/SX2 V3) 5
Aan elke zijde van de bestukautomaat bevindt zich een plat beeldscherm met een bijzonder aan-
raakgevoelig oppervlak (beeldscherm met herkenning van meervoudige vingerbewegingen). Via
de programmatuur van de verwerkingspost kan ook een toetsenbord op het beeldscherm worden
gesuperponeerd om gegevens te kunnen invoeren.
LCD-beeldscherm (in geval van de SIPLACE SX1/SX2 V2) 5
Aan elke zijde van de automaat bevindt zich een plat LCD-beeldscherm met een aanraakgevoelig
schermoppervlak (aanraakscherm).
GEVAAR
Levensgevaar door elektrische spanningen!
Ook als de hoofdschakelaar in de stand 'Uit' is gebracht, staan bepaalde onderdelen in
het inwendige van de bestukautomaat nog onder levensgevaarlijke elektrische spannin-
gen.
