Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.2 Waarschuwende opschriften
61
2.2.11 Hoge temperaturen in de bestukkopaansturende module
Post 1 op afbeelding 2.2 - 14, bladzijde 61 Opschrift met temperatuurwenk, artikelnummer
03031926-01 (2 tot 4 stuks, afhankelijk van de configuratie van de bestukkop.
2

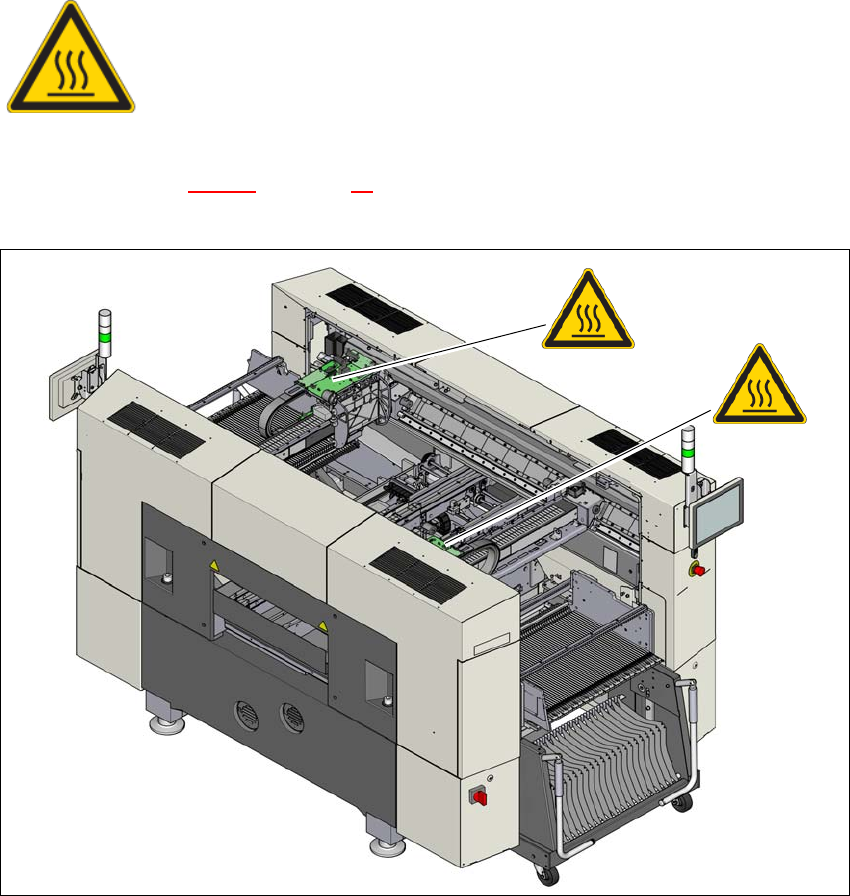

Afb. 2.2 - 14 Opschrift met temperatuurwenk in de bestukkopaansturende module
2
GEVAAR VOOR VERBRANDING DOOR HOGE TEMPERATUREN!
De behuizing van de bestukkopaansturende module Unit (MHCU: Head
Control Unit) kan tijdens continubedrijf hoge temperaturen bereiken. Wees
voorzichtig als u die bestukkopaansturende module wilt aanraken.
(1)
(1)
2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.2 Waarschuwende opschriften Vanaf programmaversie SR.713.1 Editie 12/2020
62
2.2.12 Opschrift "Bots niet tegen de bestukkop" op de IC-camera van de TwinStar
Opschrift "Bots niet tegen de bestukkop" op afbeelding2.2 - 15, artikelnummer03015392-02
(aantal per bestukautomaat: maximaal 2)
2
Afb. 2.2 - 15 Opschrift "Bots niet tegen de bestukkop" op de IC-camera van de TwinStar
(1) Opschrift "Bots niet tegen de bestukkop" op de IC-camera van de TwinStar
WAARSCHUWING VOOR HET GEVAAR VAN BOT-
SINGEN MET DE BESTUKKOP
2
Tijdens het wisselen van bestukkop van TwinStar naar SpeedStar
kan de SpeedStar in aanraking komen met de camerabehuizingen.
Demonteer de stationaire componentencamera's van de types 33,
55 x 45, en type 25, 16 x 16) van de TwinStar.
(1)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.2 Waarschuwende opschriften
63
2.2.13 Waarschuwend opschrift op de printplaattransporteur
2
Afb. 2.2 - 16 Waarschuwende opschriften bij de printplaattransporteurs (voorbeeld: enkelvoudig transport)
(1) Waarschuwend opschrift "Gevoelige transportwangen"
Post W 004, op de laserlichtdrempel
2.2.13.1 Waarschuwend opschrift "Gevoelige transportwangen" bij de inklemplaat
2
Artikelnummer 03110412-01 (aantal: Enkelvoudig transport 1; Dubbelvoudig transport 2)
(1)
W 004
Gevoelige transportwangen!
De transportwangen zijn zeer gevoelig. Ze mogen beslist niet
worden verschoven zonder eerst de remmen te lossen.
Anders zouden de transportwangen onherstelbaar beschadigd
kunnen raken.
