Gebruikershandleiding S IPLACE SX1/SX2 Machinever sies V2 en V3 3 Technische specificaties en modules Vanaf programmaversie SR.713.1 Editie 12-2020 3.7 Bestukkop 129 3.7.4.4 Beschrijving Uitsluitend de SIPLACE SpeedS t a…
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.7 Bestukkop Vanaf programmaversie SR.713.1 Editie 12-2020
128
3.7.4.2 Overzicht - type VX4.25/0-47 IE3
Artikelnummer 03224400-xx Vacuümpomp VX4.25/0-47 IE3
3

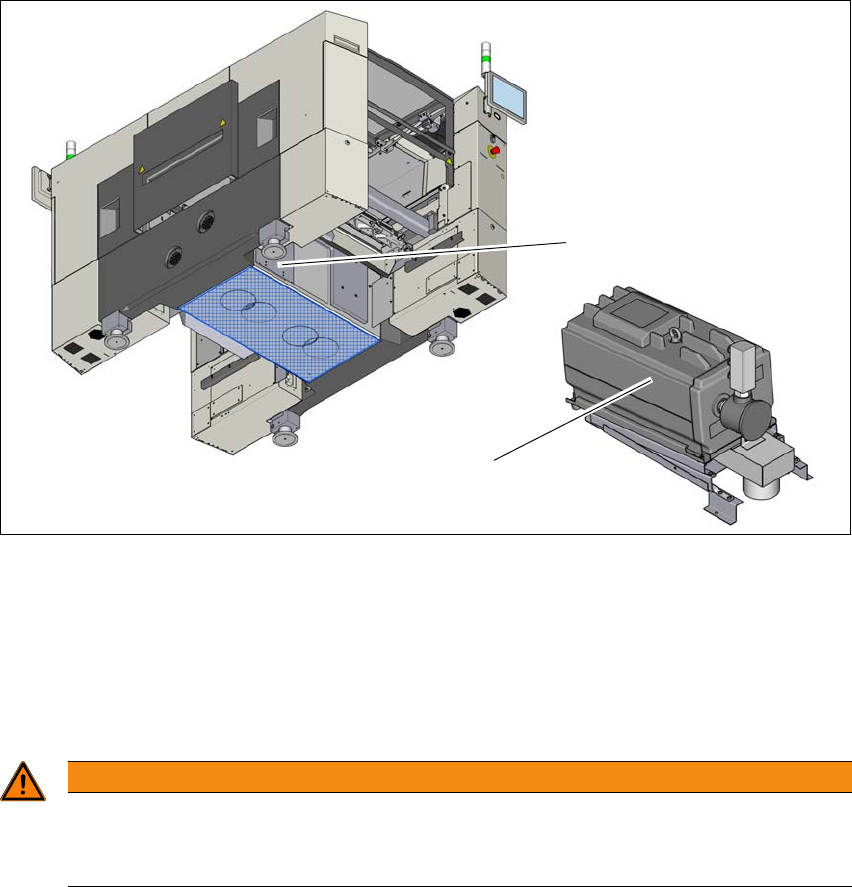

Afb. 3.7 - 4 Overzicht - Vacuümpomp
(1) Inbouwlocatie voor de vacuümpomp
(2) Vacuümpomp VX 4.25 IE3
3.7.4.3 Veiligheidinstructies inzake de vacuümpomp
3
(1)
(2)
WAARSCHUWING
Volg de veiligheidinstructies op
Volg de veiligheidinstructies zoals die vermeld staan in de meegeleverde gebrui-
kershandleiding.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.7 Bestukkop
129
3.7.4.4 Beschrijving
Uitsluitend de SIPLACE SpeedStar kan door een vacuümpomp worden aangestuurd. In de SI-
PLACE SX1/SX2 is het gebruik van SIPLACE-bestukkop SpeedStar in combinatie met een vacu-
ümpomp optioneel.
In combinatie met de vacuümpomp zal bij gebruik van de bestukkoppen van de types
SpeedStar C&P20 P2 resp. C&P20 P het verbruik aan perslucht aanzien afnemen. Eén vacuüm-
pomp kan maximaal twee SpeedStar-bestukkoppen C&P20 P2 / C&P20 P voeden. De lopende
bedrijfskosten nemen af naar gelang de hoogte van de energiekosten.
De vacuümpomp wordt via de bestukautomaat ingeschakeld resp. uitgeschakeld. De programma-
tuur voor de verwerkingspost houdt bij het uitschakelen automatisch een aanloopduur aan van
zes minuten om zo te voorkomen dat de motor oververhit kan raken.
3
3.7.4.5 Wenken inzake onderhoud
Raadpleeg de aanvullende instructies betreffende het plegen van onderhoud aan de vacuüm-
pomp.
Lees daartoe de desbetreffende paragraaf in de handleiding 'Reviseren' van uw bestukauto-
maat.
WENK
De verbruikswaarden voor perslucht treft u aan in paragraaf 3.4, bladzijde 109.
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.7 Bestukkop Vanaf programmaversie SR.713.1 Editie 12-2020
130
3.7.5 SIPLACE MultiStar CPP
3
3

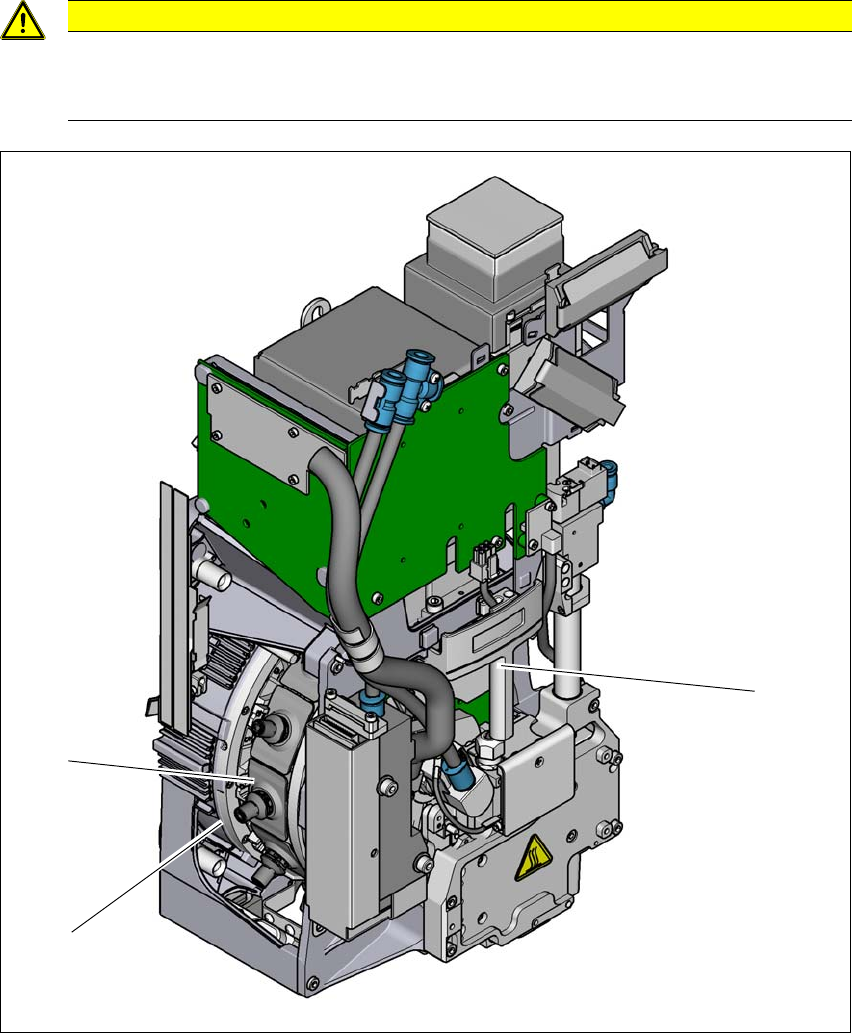

Afb. 3.7 - 5 SIPLACE MultiStar CPP- Vooraanzicht, Functiegroepen Deel 1
(1) Greep
(2) Ster met twaalf segmenten
(3) Segment met ingebouwde DP-aandrijving
WEES VOORZICHTIG
Verschuif de bestukkop uitsluitend bij de greep
U mag de bestukkop uitsluitend verschuiven met uw hand aan de daarvoor bedoelde
greep.
(2)
(3)
(1)
