6.1.3.4 Pipetwisselaars "Serie 2"voor de SIPLACE Multistar
Artikelnummer 00519842-xx Platenwisselaar CPP voor Serie 2, SX
Pipetwisselaar "Serie 2" kan op de volgende stelplaatsen worden gemonteerd:
SX-bestukautomaat:Stelplaatsen 1 en 2
Het pakket, bedoeld voor montage achteraf, omvat niet enkel de pipetwisselaar maar ook een
hulppakket om die wisselaar te monteren.
6

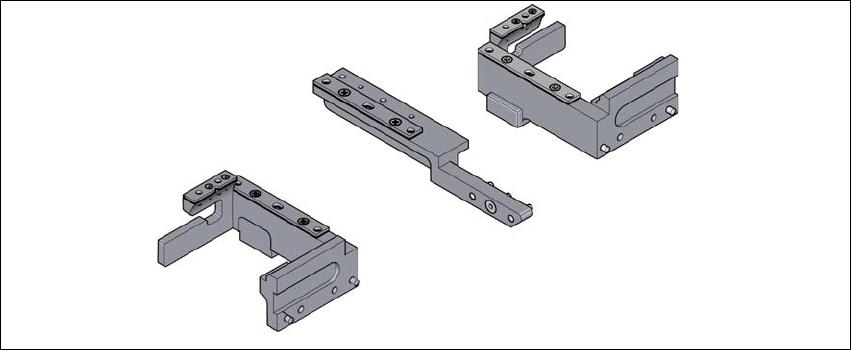

Afb. 6.1 - 9 Monteerpakket voor pipetwisselaar "Serie 2"
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.1 Pipetwisselaars
303
6.1.4 Pipetwisselaars voor de SIPLACE TwinStar
Artikelnummer 03005191-xx Magazijn voor twee pipetten
Artikelnummer 03001807-xx Magazijn voor één pipet
6

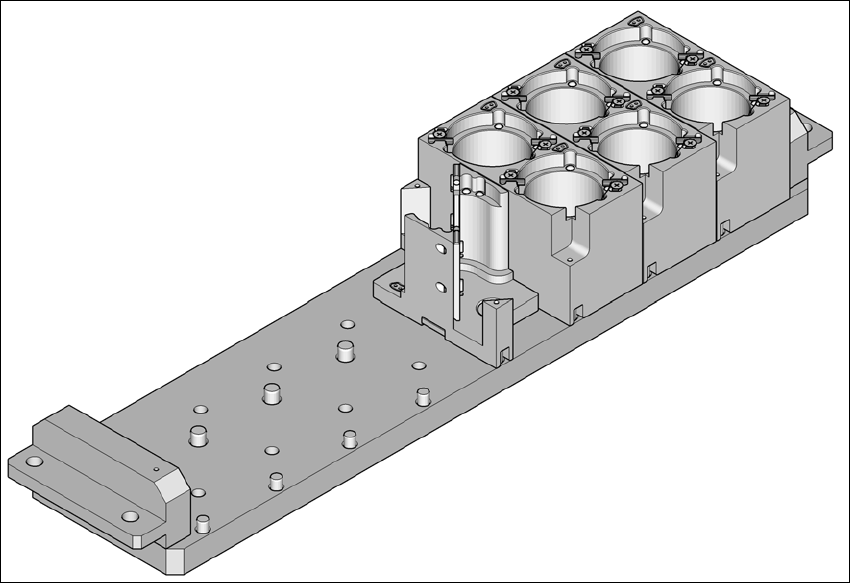

Afb. 6.1 - 10 Pipetwisselaars voor de SIPLACE TwinStar
6.1.4.1 Beschrijving
Deze pipetwisselaar kan maximaal twaalf pipetmagazijnen opnemen. Daarbij kunt u uit twee ty-
pes magazijn kiezen: namelijk een standaardmagazijn en een magazijn voor bijzondere pipetten
of grijpers. De magazijnen rusten op een gemeenschappelijke drager. Elk magazijn wordt gecen-
treerd via twee cilindrische stiften en worden vastgezet met twee bouten, voorzien van verzonken
kop.
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.1 Pipetwisselaars Vanaf programmaversie SR.713.1 Editie 12-2020
304
6.1.4.2 Technische specificaties
6
6
Pipetwisselaars voor de SIPLACE TwinStar
Aantal magazijnen maximaal acht magazijnen voor zestien pipetgara-
ges
Aantal pipetgarages vrij configureerbaar
Standaardconfiguratie Drie magazijnen met elk twee pipetgarages
Eén magazijn met één pipetgarage
Pipettypes 4xx met verloopstuk
5xx (standaard)
9xx met verloopstuk
Bijzondere pipetten, grijpers
