5.10.3 Plaatsen van een X-toevoermodule
5.10.3.1 X-toevoermodule inspecteren alvorens die te plaatsen
Inspecteer onderstaande aandachtspunten voordat u een toevoermodule in de componententafel
gaat plaatsen:
De toevoermodule moet in een onberispelijke staat verkeren.
Inspecteer of de afdekfoliependel (post 2 op afbeelding 5.10 - 2, bladzijde 271) niet klemt
door de dekfoliependel lichtjes aan te raken.
Verifieer of de zone van het afhaalluik (post 3 op afbeelding 5.10 - 2, bladzijde 271) vrij is van
losse componenten.
5
5
Druk de hendel iets naar voren (post 4 op afbeelding 5.10 - 2, bladzijde 271) om het afhaalluik
te openen (post 3 op afbeelding 5.10 - 2
, bladzijde 271). Hierdoor komt het afhaalluik wat om-
hoog.
5
Neem de losse componenten weg die onder het afhaalluik liggen.
Sluit het afhaalluik (post 3 op afbeelding 5.10 - 2, bladzijde 271), door de hendel (post 4 op
afbeelding 5.10 - 2
, bladzijde 271) terug te brengen in de oorspronkelijke stand.
Neem losse componenten weg van de componententafel. Gebruik daarbij een kwast of een
stofzuiger met een geschikt mondstuk.
5
WENK
Leeg het componentenafvoervak (post 5 op afbeelding5.10 - 2, bladzijde 271), voor-
dat u componenten uit de toevoermodule schudt.
WENK
De gespannen afdekfolie transporteert – mits een singel is ingelegd – die singel verder
en legt de componenten bloot.
Bedien nu niet de hendel (post 4 op afbeelding 5.10 - 2, bladzijde 271) als een singel
is ingelegd.
WENK
Is de singel al ingelegd? Snijd die singel dan af en wel recht met de voorzijde van
de toevoermodule. Er moeten nog twee gaten van de perforatie te zien zijn.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 5 Taken met, en handelingen aan de bestukautomaat
Vanaf programmaversie SR.713.1 Editie 12-2020 5.10 Toevoermodule inrichten
271
Is de uitneemgreep (post 1) nog uitgehaakt? Haak die greep dan alsnog in.
5
Afb. 5.10 - 2 X-toevoermodule inspecteren alvorens te plaatsen
(1) Uitneemgreep
(2) Afdekfoliependel
(3) Afhaalluik
(4) Hendel voor het optillen en vastklikken van het afhaalluik
(5) Afvoervak voor componenten
(1)
(2)
(3)
(4)
(5)
5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.10 Toevoermodule inrichten Vanaf programmaversie SR.713.1 Editie 12-2020
272
5.10.3.2 X-toevoermodule plaatsen op de componententafel
5

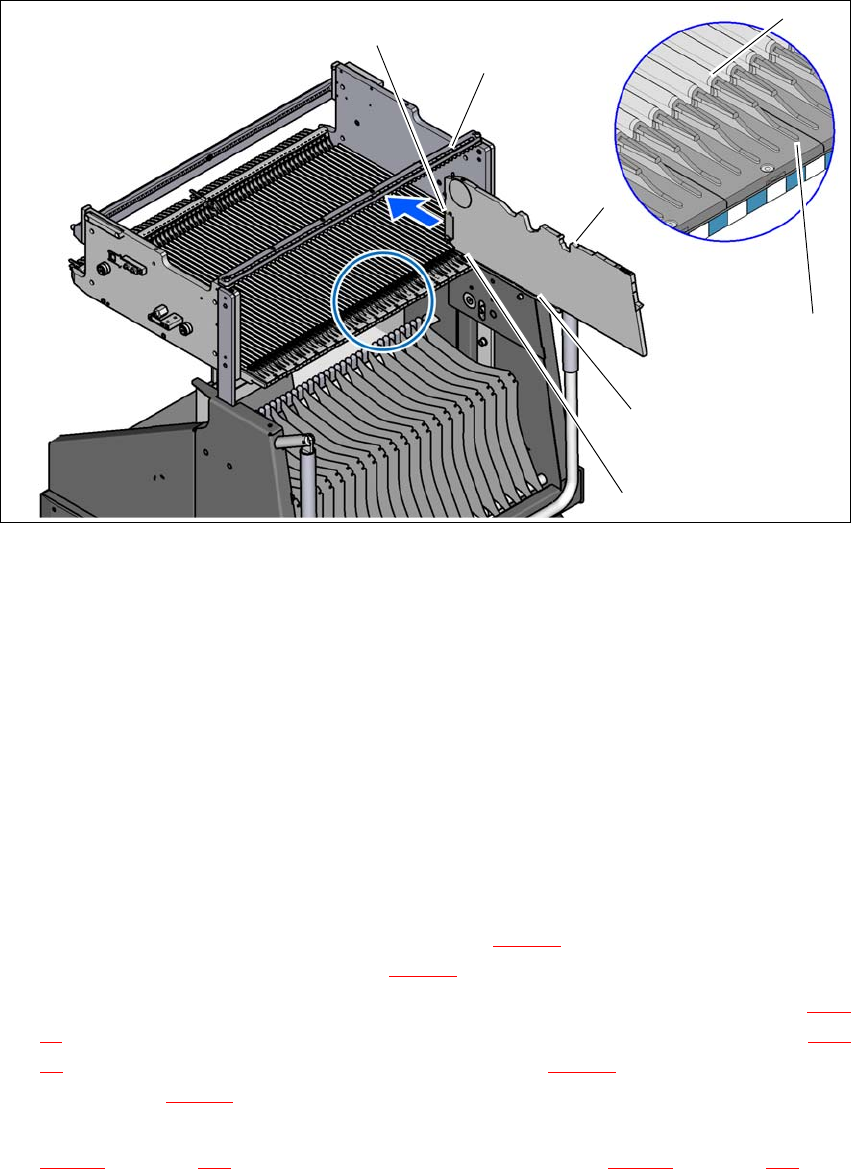

Afb. 5.10 - 3 X-toevoermodule plaatsen op de componententafel
(1) Voorste glij-leibanen van de X-toevoermodule
(2) Achterste glij-leibanen van de X-toevoermodule
(3) Centreerstift 'achteraan' bij de X-toevoermodule
(4) Centreerstift 'vooraan' bij de X-toevoermodule
(5) Uitsparingen in de centreerbalk voor het opnemen van de centreerstift 'achteraan'
(6) Centreerboringen in de componententafel voor het opnemen van de centreerstift 'vooraan'
(7) Vergrendelklinken
(8) Leiprofiel van de componententafel (
-profiel)
(9) Invoerhulpmiddel voor de toevoermodule
5
Plaats de voorste glij-leibaan (post 1 op afbeelding 5.10 - 3) van de toevoermodule op het
invoerhulpmiddel (post 9 op afbeelding 5.10 - 3
) van de componententafel.
Houd de toevoermodule loodrecht en schuif die langs het leiprofiel (post 8 op afbeelding 5.10
- 3) naar voren. De toevoermodule glijdt met de voorste glij-leibaan (post 1 op afbeelding 5.10
- 3) en met de achterste glij-leibaan (post 2 op afbeelding 5.10 - 3) over het leiprofiel (post 8
op afbeelding 5.10 - 3
).
Schuif de toevoermodule voorzichtig verder tot de centreerstift 'vooraan' (post 4 op afbeelding
5.10 - 3
, bladzijde 272) in de centreerboring (post 6 op afbeelding 5.10 - 3, bladzijde 272) valt.
(8)
(9)
(5)
(3)
(2)
(1)
(4)
