3 Technische specificaties en modules Gebruikershandleiding SIPL ACE SX1/SX2 Machineversies V2 en V3 3.11 Componentenwagen Vanaf programmaversie SR.713.1 Editie 12-20 20 184
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.11 Componentenwagen
183
3.11.10 Leikanaal voor lege singels bij de voorziening voor het intrekken van com-
ponentenwagens
In de standaarduitvoering kan het leikanaal voor lege singels zulke singels met een bergvak-
hoogte van maximaal 12 mm toevoeren aan het singelsnijmes.
3

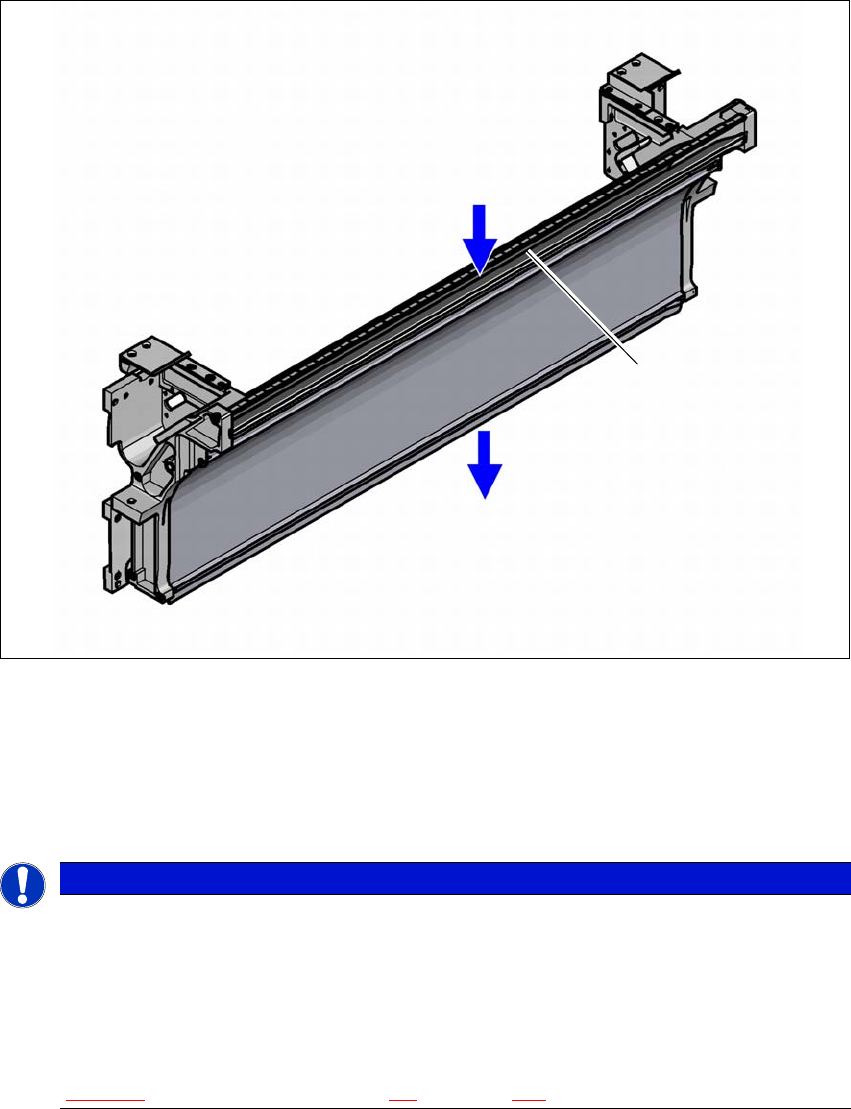

Afb. 3.11 - 10 Leikanaal voor lege singels bij de "SIPLACE SX1/SX2"-voorziening voor het intrekken van componen-
tenwagens
(1) Inlaatsleuf voor lege singels
(2) Uittreesleuf voor lege singels boven het pneumatisch werkende snijmes
(3) Separeerschot voor singels < 12 mm, voor singels > 12 mm demonteerbaar
3
WENK
Gevaar voor opstoppingen!
Bij toevoermodules, met ondiepe bergvakken naast toevoermodules met diepe bergvak-
ken bestaat gevaar van filevorming door lege singels.
Positioneer toevoermodules met ondiepe bergvakken niet direct naast toevoermodu-
les met diepe bergvakken.
Voor singelbergvakken dieper dan 12 mm kunt u het separeerschot (post 3 op afbeelding
3.11 - 10
) wegnemen (zie paragraaf 4.5, bladzijde 225).
(1)
(2)
(3)
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.11 Componentenwagen Vanaf programmaversie SR.713.1 Editie 12-2020
184
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 4 Opstellen en In bedrijf nemen
Vanaf programmaversie SR.713.1 Editie 12-2020 4.1 Transport en toeleverconfiguratie
185
4 Opstellen en In bedrijf nemen
4.1 Transport en toeleverconfiguratie
4.1.1 Transportverpakking
De bestukautomaat en de componentenwagen worden binnen Europa uitgeleverd, verpakt op
twee houten laadborden en omwikkeld met een kunststoffen folie. Buiten Europa worden bestuk-
automaat en componentenwagen verpakt in houten transportkisten toegeleverd.
4.1.1.1 Afmetingen van de transportverpakkingen
De afmetingen van de laadborden en van de houten kisten staan vermeld in onderstaande tabel:
4

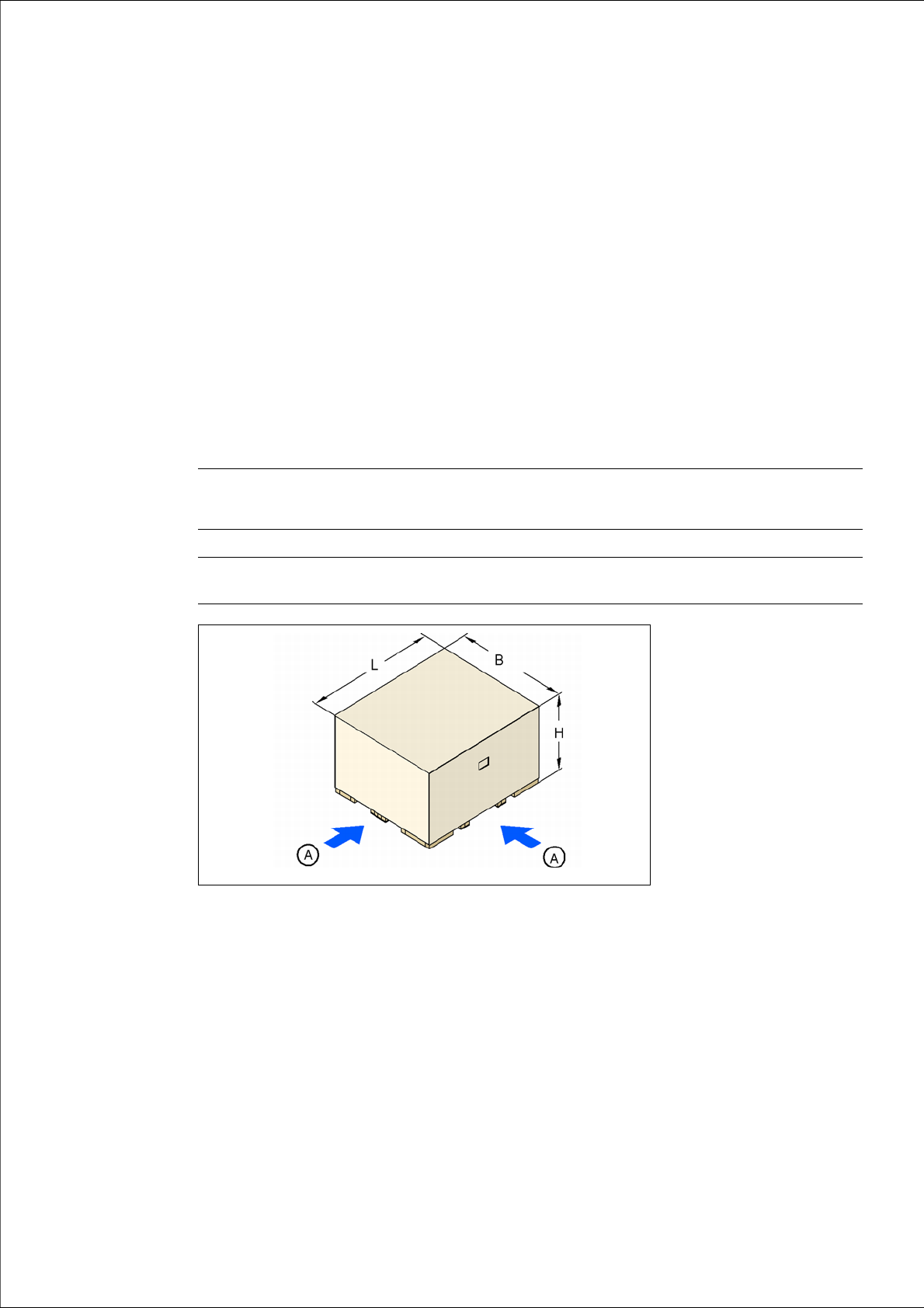

Afb. 4.1 - 1 Transportkisten - Afmetingen in mm
(A) Aangrijppunten voor de vorkheftruck
Bestukautomaat
(l x b x h)
Componentenwagen 60
(l x b x h)
Componentenwagen 30
(l x b x h)
Laadbord 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
Houten kist
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
