3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.10 X-toevoermodule Vanaf programmaversie SR.713.1 Editie 12-2020
158
3
3.10.1.3 Ontwerp van de SIPLACE SmartFeeder X
Onderstaande afbeeldingen tonen het ontwerp van de SIPLACE SmartFeeder X.
3

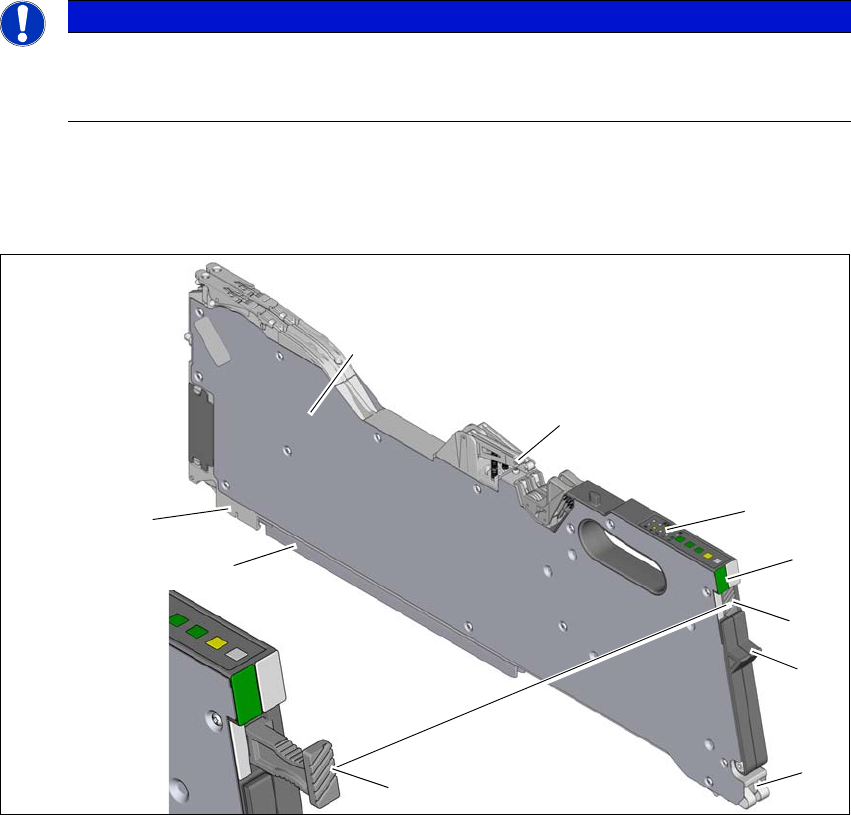

Afb. 3.10 - 1 SIPLACE SmartFeeder X
(1) Inloopopening naar het singelleikaal met singelveer
(2) Valklep van de afdekfolietrommel
(3) Uitneemgreep, uitgehaakt
(4) Statusuitlezing
(5) Bedienveld - LED-indicator
(6) Foliependelmes
(7) Uitloopopening van het singelleikanaal
(8) Voorste glijgeleiding
(9) Achterste glijgeleiding
WENK
Deze programmafunctie is ook zeer zinvol toepasbaar als met dure componenten moeten
worden bestukt.
Raadpleeg de veiligheidinstructies voor het werken met condensatoren op metaal-
poederbasis (zie paragraaf 2.5.3
, bladzijde 69).
(1)
(2)
(3)
(4)
(5)
(6)
(
8)
(
9)
(7)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.10 X-toevoermodule
159
3.10.1.4 Ontwerp van de SIPLACE SmartFeeder Xi
3
Onderstaande afbeeldingen tonen het ontwerp van de SIPLACE SmartFeeder Xi, toegepast op
de SIPLACE SmartFeeder 2 x 8 mm Xi. U herkent de SIPLACE SmartFeeder Xi aan het schuin
geribbelde oppervlak bij de uitneemgreep.
3

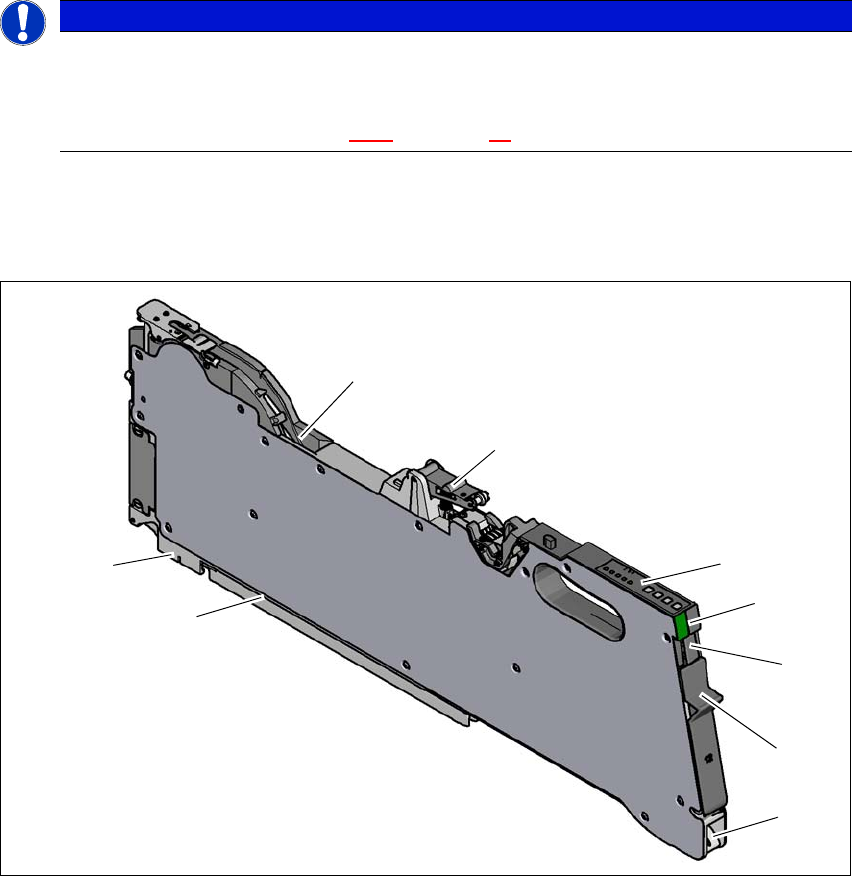

Afb. 3.10 - 2 SIPLACE SmartFeeder 2 x 8 mm Xi
(1) Inloopopening naar het singelleikaal met singelveer
(2) Valklep van de afdekfolietrommel
(3) Uitneemgreep, ingehaakt (geribbeld oppervlak)
(4) Statusuitlezing
(5) Bedienveld - LED-indicator
(6) Foliependelmes
(7) Uitloopopening van het singelleikanaal
(8) Voorste glijgeleiding
(9) Achterste glijgeleiding
WENK
Maximale productiesnelheid met SIPLACE SmartFeeder Xi.
Bestukkop SpeedStar C&P20 P2 haalt zijn maximale productiesnelheid uitsluitend in
combinatie met de SIPLACE SmartFeeder Xi.
(1)
(2)
(3)
(4)
(5)
(6)
(
8)
(
9)
(7)
(3)
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.10 X-toevoermodule Vanaf programmaversie SR.713.1 Editie 12-2020
160
3.10.1.5 Technische specificaties van de SIPLACE-singeltoevoermodule
Gebruikelijk hebben SIPLACE-singeltoevoermodules een lengte van ca. 587 mm en een hoogte
van ca. 200 mm. Onderstaande tabel toont de technische specificaties.
De maximale hoogte van de obstructieranden boven de bovenzijde van het singelbergvak be-
draagt
3 mm. Omdat de SIPLACE-singeltoevoermodule geen eventueel omhoogstaande flap-
pen hebben en bovendien ook nog verankerd zijn aan de componententafel, is het gevaar te
botsen met een bestukkop tot een minimum gereduceerd.
Singeltoevoermodule l x h
[mm]
breedte
[mm]
Stelplaats-
bezetting
Wijdte van
een trans-
portstap
[mm]
Maximale
singel-
hoogte
[mm]
*a
SIPLACE SmartFeeder 4 mm Xi
587 x 200 10,8 1 1 1,1
met splitssensor
SIPLACE SmartFeeder 8 mm Xi
587 x 200 10,8 1 1/2/4/8 3,5
Inclusief splitssensor
SIPLACE SmartFeeder 2x8 mm
Xi
587 x 200 22,6 2 1/2/4/8 3,5
Inclusief splitssensor
SIPLACE SmartFeeder 12 mm X
587x200 22,6 2 4 ... 16
*b
6,5
Inclusief splitssensor
SIPLACE SmartFeeder 16 mm X
587x200 22,6 2 4 ... 20
*b
25
Inclusief splitssensor
SIPLACE SmartFeeder 24 mm X
587x200 34,4 3 4 ... 32
*b
25
Inclusief splitssensor
SIPLACE SmartFeeder 32 mm x
587x200 46,2 4 4 ... 40
*b
25
Inclusief splitssensor
SIPLACE SmartFeeder 44 mm X
587x200 58,0 5 4 ... 52
*b
25
Inclusief splitssensor
SIPLACE SmartFeeder 56 mm X
587x200 69,8 6 4 ... 64
*b
25
Inclusief splitssensor
SIPLACE SmartFeeder 72 mm X
587 x 200 81,6 7 4 ...80
*b
25
Inclusief splitssensor
SIPLACE SmartFeeder 88 mm X
587 x 200 105,2 9 4 ... 96
*b
25
Inclusief splitssensor
SIPLACE SmartFeeder 104 mm
X
587 x 200 128,9 11 4 ... 96
*b
25
Inclusief splitssensor
Singelrollen 178 tot maximaal 483 mm Diameter (7“... 19“)
Omwisselduur
8 s
*)a Bij papieren singels met een breedte van 8 mm mag de dikte van het papier maximaal 1,6 mm bedragen. De
lengte van een componentbergvak in de richting van het singeltransportrichting mag maximaal 51 mm bedragen.
*)b In stappen van 4 mm
