00198674-02_UM_SX12-V3_NL.pdf - 第228页
4 Opstellen en In bedrijf nemen Gebruikershandleiding SIPLACE SX 1/SX2 Machineversies V2 en V3 4.6 In bedrijf nemen van de bestukautomaat Vanaf progr ammaversie SR.713.1 Editie 12-2020 228 4 Afb. 4.6 - 2 Onderhoudsgereed…
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 4 Opstellen en In bedrijf nemen
Vanaf programmaversie SR.713.1 Editie 12-2020 4.6 In bedrijf nemen van de bestukautomaat
227
4.6.1.1 Eerste kalibratie
Klik op de taakbalk 'Onderhoudsgereedschap'.
Klik op het schakelveld "Automatisch kalibreren".
4

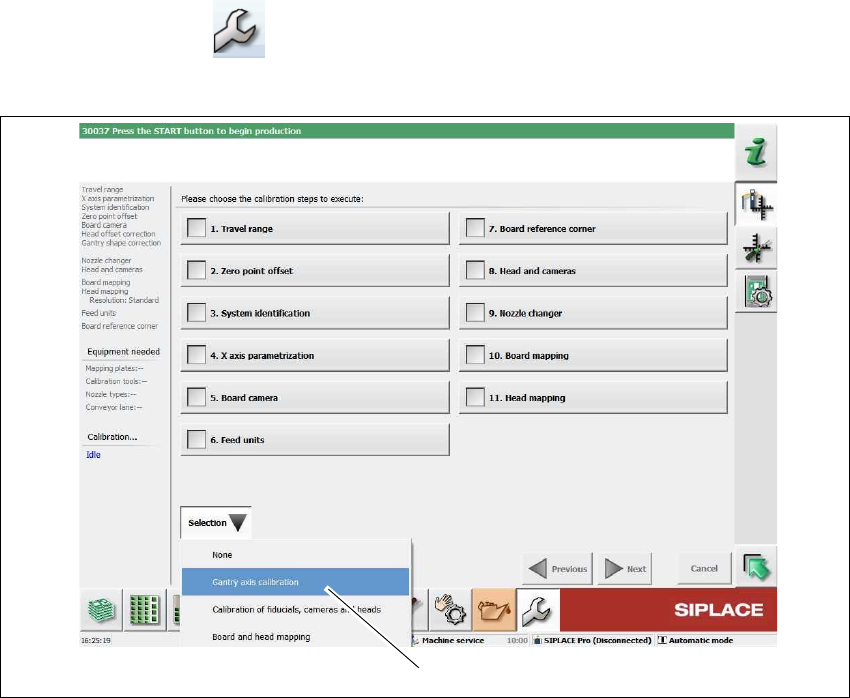

Afb. 4.6 - 1 Onderhoudsgereedschap => Automatisch kalibreren
Selecteer via Menukeuze => Kalibreren van portaalassen (1).
(1)
4 Opstellen en In bedrijf nemen Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
4.6 In bedrijf nemen van de bestukautomaat Vanaf programmaversie SR.713.1 Editie 12-2020
228
4

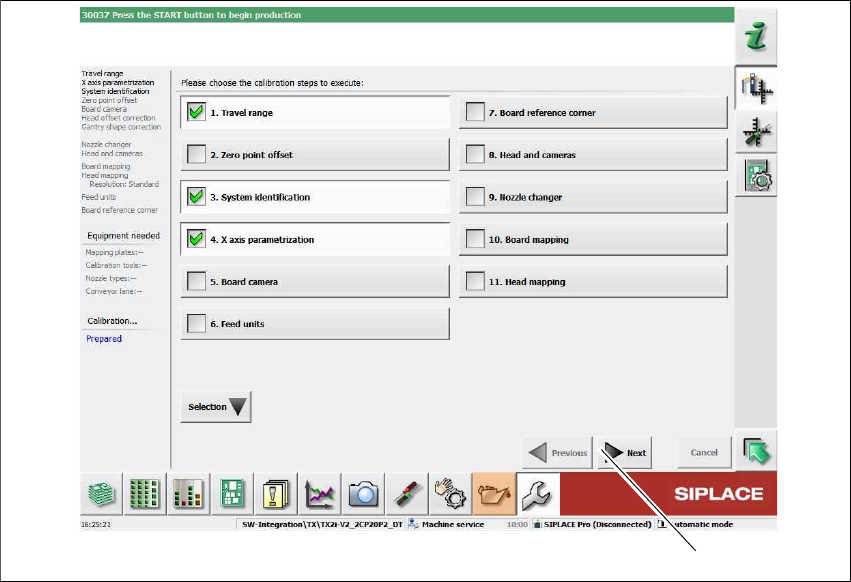

Afb. 4.6 - 2 Onderhoudsgereedschap => Automatisch kalibreren => Portaalassen kalibreren
Onderstaande kalibreerhandelingen zijn nu werkzaam:
– 1. Verplaatsbereik
– 3. Systeemidentificatie
– 4. Parameteriseren van de X-as
Klik op Verder (1).
Het kalibreerproces moet zonder problemen worden afgewikkeld.
(1)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 4 Opstellen en In bedrijf nemen
Vanaf programmaversie SR.713.1 Editie 12-2020 4.6 In bedrijf nemen van de bestukautomaat
229
4.6.2 Instrueren van klantmedewerkers
Verklaar alle klantspecifieke ingebouwde opties, in het bijzonder de programmatuur en de
compatibiliteit ervan.
Verklaar het programmeren van de bewerkfuncties in een SIPLACE Pro.
Instrueer bedienaars en inrichters in de programmatuur van de verwerkingsposten.
Geef een toelichting over de beveiliging met wachtwoorden
Instrueer de klantmedewerkers aan de hand van de handleiding voor gebruik en revisie.
4.6.3 Testgang resp. aanvang van de productie
Test de productiestraat door een testprintplaat te gebruiken of met een printplaat van de klant.
Noteer de gegevens van het klantspecifieke product en de prestaties ervan. Werk zo nodig
de gegevens bij en documenteer die gegevens in het verslag van het installatieproces.
Stel de gegevens veilig en overhandig de reserve-duplicaatbestanden aan de klant
