Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.7 Bestukkop
135
3.7.5.5 SIPLACE MultiStar CPP in de modus "Vergaren & Plaatsen"
In deze modus verwerkt SIPLACE MultiStar CPP geen componenten
3
Afb. 3.7 - 8 SIPLACE MultiStar CPP - Modus "Vergaren & Plaatsen"
K_BE Klein component (zie tabel 3.7 - 1, bladzijde 133)
type 30 Componentcamera, type 30
1 ... 12 seriële volgorde van de opgenomen componenten
3
type 30
K_BE
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.7 Bestukkop Vanaf programmaversie SR.713.1 Editie 12-2020
136
3.7.5.6 SIPLACE MultiStar CPP in gemengde modus met volledige rotatie
In deze modus worden kleine tot middelgrote componenten verwerkt.
3
Afb. 3.7 - 9 SIPLACE MultiStar CPP - Gemengde modus
K_BE Klein component, zie tabel 3.7 - 1, bladzijde 133
M_BE_1 Middelgroot component, type 1 (zie tabel 3.7 - 1, bladzijde 133)
M_BE_2 Middelgroot component, type 2 (zie tabel 3.7 - 1
, bladzijde 133)
type 30 Componentcamera, type 30
type 33 Stationaire componentcamera, type 33
1 ... 8seriële volgorde van de opgenomen componenten
1 ... 12seriële volgorde van de opgenomen componenten
3
Naburige segmenten van de SIPLACE-bestukkop MultiStar CPP kunnen geen componenten van
het type M_BE_2 opnemen omdat de diagonaalmaat van de middelgrote componenten, type 2
(M_BE_2) meer dan 39,8 mm groot is.
type 30 type 30
type 33 type 33
K_BE
M_BE_2
M_BE_1
K_BE
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.7 Bestukkop
137
3.7.5.7 SIPLACE MultiStar CPP in de uitgebreide modus "Pakken & Plaatsen"
In de uitgebreide modus "Pakken & Plaatsen"met ingeperkte rotatie kan de SIPLACE MultiStar
CPP het volledige scala aan componenten van 01005 tot 50 mm x 40 mm bestukken Het grote
component wordt als laatste afgehaald, optisch gecentreerd en als eerste component bestukt.
3

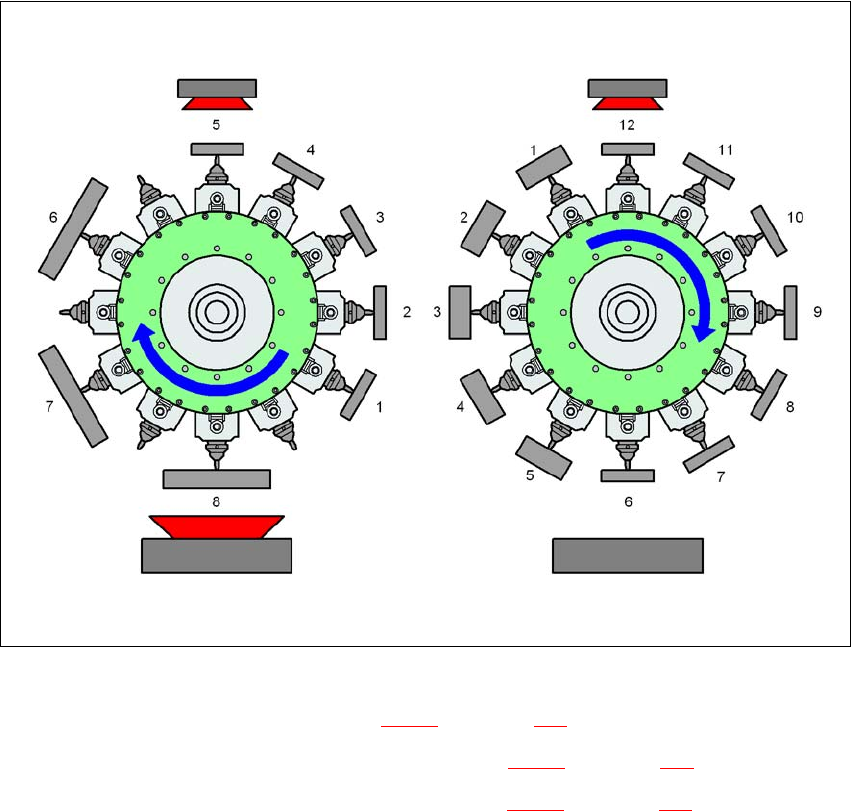

Afb. 3.7 - 10 SIPLACE MultiStar CPP - Gemengde modus
K_BE Klein component (zie tabel 3.7 - 1, bladzijde 133)
M_BE_2 Middelgroot component, type 2 (zie tabel 3.7 - 1
, bladzijde 133)
G_BE Groot component (zie tabel 3.7 - 1
, bladzijde 133)
type 30 Componentcamera, type 30
type 33 Stationaire componentcamera, type 33
1 ... 8seriële volgorde van de opgenomen componenten
3
Naburige segmenten van de SIPLACE-bestukkop MultiStar CPP kunnen geen componenten van
het type M_BE_2 en G_BE opnemen omdat de diagonaalmaat van deze componenten meer dan
39,8 mm groot is.
type 30
K_BE
G_BE
type 33
M_BE_2
