3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.8 Portaalsysteem Vanaf programmaversie SR.713.1 Editie 12-2020
142
3.8 Portaalsysteem
3
3.8.1 Situering van de portalen
3
Afb. 3.8 - 1 Situering van de portalen op een SX2-bestukautomaat
(1) Portaal 1
(2) Y-as, portaal 1 en portaal 2
(3) Y-as, portaal 1 en portaal 2 (verdekt opgesteld)
(4) Portaal 2
(T) Printplaat-transportrichting
WEES VOORZICHTIG
Verschuif het portaal uitsluitend via de bediengreep - Uitsluitend voor de SIPLACE SX1/
SX2 V3
De bediengreep om het portaal te kunnen verschuiven is uitsluitend aanwezig op de SI-
PLACE SX1/SX2 V3. Om schade aan het portaal te komen mag u het portaal van de
SIPLACE SX1/SX2 V3 uitsluitend handmatig verschuiven via de daarvoor bedoelde
greep. Zie post (3) op afbeelding 3.8 - 2
, bladzijde 143 of post (4) op afbeelding 3.8 - 3,
bladzijde 144
.
(1)
(2)
(4)
(3)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.8 Portaalsysteem
143
3.8.2 Constructie van een portaal
3
Afb. 3.8 - 2 Constructie van het portaal - Zicht op de kophouder
(1) Kophouder met lineaire X-motor (primaire deel)
(2) Lineaire Y-motor 2 met vast lager (primaire deel) en koelblazer
(3) Bediengreep (uitsluitend bij de SIPLACE SX1/SX2 V3)
(4) Leisysteem met permanente magneet (secundaire deel van de lineaire X-motor)
(5) Kabelsleper
(6) Bediengreep (uitsluitend bij de SIPLACE SX1/SX2 V3)
(7) Lineaire Y-motor 1 met los lager (primaire deel) en koelblazer
(4)
(3)
(1)
(2)
(6)
(5)
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.8 Portaalsysteem Vanaf programmaversie SR.713.1 Editie 12-2020
144
3

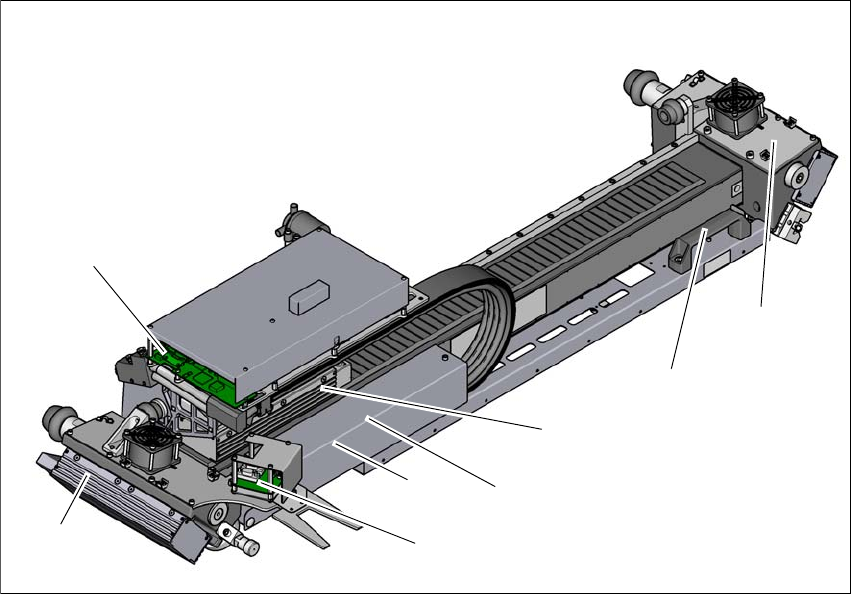

Afb. 3.8 - 3 Constructie van de X-as - Aanzicht van de kophouder
(1) Lineaire Y-motor 1 met los lager (primaire deel) en koelblazer
(2) Printplaat in de kop, voorzien van kopaanstuurmodule
(3) Lineaire Y-motor 2 met los lager (primaire deel) en koelblazer
(4) Bediengreep (uitsluitend bij de SIPLACE SX1/SX2 V3)
(5) Lineaire X-motor (primaire deel)
(6) Portaalinterface, X-as (onder de afdekplaat)
(7) Portaalinterface, Y-as (onder de afdekplaat)
(8) Sensormodule
(2)
(1)
(4)
(5)
(6)
(8)
(7)
(3)
