Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.4 Wafelpakketwisselaar (WPC5/WPC6)
315
6.4.7 Instructies voor het installeren van een model WPC5 resp. WPC6
De WPC5 resp. WPC6 laat zich indokken aan de linkerzijde (op stelplaats 1 of op stelplaats 2)
van een SX-bestukautomaat.
6.4.8 Afmetingen inclusief model WPC5 resp. WPC6
6

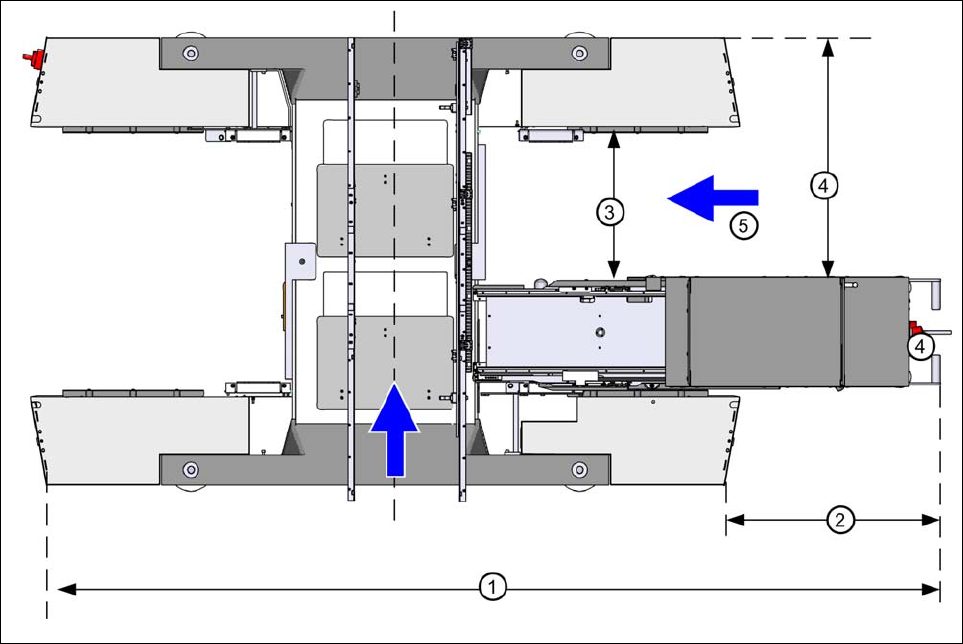

Afb. 6.4 - 3 Afmetingen van de SX-bestukautomaat, voorzien van WPC5 resp. WPC6
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) Stelplaats voor de componentenwagen met dertig sporen
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.4 Wafelpakketwisselaar (WPC5/WPC6) Vanaf programmaversie SR.713.1 Editie 12-2020
316
6.4.9 Bedienorganen
6
Afb. 6.4 - 4 WPC - Bedienorganen
(1) NOOD/STOP-druktoetsschakelaars
(2) Hoofdschakelaar
(3) Kruk voor het heffen of neerlaten van het wielstel
(4) Veiligheidluiken
(5) Magazijnopslag
(6) "Non Stop"-module (uitsluitend voor model WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.4 Wafelpakketwisselaar (WPC5/WPC6)
317
6.4.9.1 Veiligheidvoorzieningen
NOOD/STOP-druktoetsschakelaars 6
Na een NOOD/STOP-druktoets te hebben ingedrukt wordt de volledige machine-installatie, dat wil
zeggen: SIPLACE SX en de wafelpakketwisselaar terstond tot stilstand gebracht. Na het ontgren-
delen van de NOOD/STOP-druktoetsschakelaar kunt u de volledige machine-installatie weer via
de starttoets, aangebracht op de SX-bestukautomaat opstarten. Vervolgens kunt u het bestukken
voortzetten, onderbreken of afbreken.
6
Veiligheidluiken 6
Door de veiligheidluiken te openen worden de hefas en de toevoeras van de wafelpakketwisse-
laars tot stilstand gebracht. Nadat de veiligheidluiken weer gesloten zijn zal de wafelpakketwisse-
laar zijn arbeidsproces voortzetten.
6
"Non Stop"-module (uitsluitend voor model WPC6) 6
Via de valklep van de "non stop-module kunt u tijdens de werking van de machine het substraat-
magazijn bijvullen. Ook kunt u het substraatmagazijn naar buiten brengen zonder de werking van
de SIPLACE SX te onderbreken. De meldlampen in de bedientoetsen signaleren of een sub-
straatmagazijn zich in de "non stop"-module bevindt, of dat de "non stop"-module leeg is of dat
juist op dat moment een substraatmagazijn wordt verplaatst.
6
WENK
Let daarbij op eventueel onvolledig bestukte printplaten.
WEES VOORZICHTIG
Open de veiligheidluiken van de wafelpakketwisselaar niet als een component van
die wafelpakketwisselaar wordt afgehaald.
WEES VOORZICHTIG
Aanspreken van de NOOD/STOP-functie door het openen van de valklep!
Knippert de meldlamp in de bedientoets? Dan wordt het substraatmagazijn in de "non
stop"-module gebracht en is die handeling nog niet voltooid. Opent u de valklep als de
meldlamp in de bedientoets knippert? Dan spreekt de NOOD/STOP-functie aan.
Wilt u de valklep openen? Wacht dan tot de meldlamp in de bedientoets niet langer
knippert.
