Gebruikershandleiding S IPLACE SX1/SX2 Machinever sies V2 en V3 5 Taken me t, en handelingen aan de bestukautomaat Vanaf programmaversie SR.713.1 Editie 12-2020 5.5 De bedienpanele n 245 5.5.1 St atusveld Het statusveld …
5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.5 De bedienpanelen Vanaf programmaversie SR.713.1 Editie 12-2020
244
5.5 De bedienpanelen
Bedienpanelen zijn verdeeld in de hieronder beschreven velden.
Wij nemen als voorbeeld hier het bedienpaneel in het venster 'Productie' van een SX-bestukau-
tomaat.
Afb. 5.5 - 1 Componenten van het bedienpaneel in het venster 'Productie' " (voorbeeld in geval van SIPLACE SX)
Legenda
(1) Statusveld (uitlezing van statusmeldingen en fout-/storingmeldingen)
(2) Bewerkzone / Uitleeszone
(3) Symbolenbalk
(4) Informatiecel
(5) Uitlezen van gewijzigde configuraties en additionele opties, bijvoorbeeld de streepjescode-
bedrijfsmodus
(1)
(2)
(3)
(4)
(5)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 5 Taken met, en handelingen aan de bestukautomaat
Vanaf programmaversie SR.713.1 Editie 12-2020 5.5 De bedienpanelen
245
5.5.1 Statusveld
Het statusveld toont de actuele staat waarin de machine verkeert, de laatst opgetreden fouten en
storingen, en de te nemen actie..
Rechts van het statusveld worden – afhankelijk van de staat waarin de machine verkeert – de vol-
gende symbolen getoond:
(Groen) Roept de contextgevoelige helpfunctie op bij het actuele venster. Alle bedienorganen van
dit venster worden beknopt toegelicht
(Rood) Roept het helpsysteem op. Dit toont de mogelijke oorzaken voor de opgetreden fout of sto-
ring evenals de remedies (zie paragraaf 5.6.1
, bladzijde 253).
Opent een dialoogvenster om te tonen: de bron van fout of storing, de fout- of storingmeldtekst
evenals datum en tijdstip waarop de fout of storing zich manifesteerde (zie paragraaf 5.6.1
, blad-
zijde 253
). Vanaf dit punt kunt u ook hulp inroepen om de actuele fout- of storingsituatie het hoofd
te bieden.
Roept een detailvenster op voor de actuele fout of storing. Via dit venster kunt u direct remedies
oproepen om de oorzaak van fout of storing weg te nemen (wordt enkel bij bepaalde fout- of sto-
ringmeldingen getoond).
Verwijdert de actueel getoonde fout-/storingmeldingen van het statusveld.
5.5.2 Uitleeszone en bewerkzone
Deze zone toont de schermtoetsen voor het instellen resp. inleiden van functies, algemene infor-
matie over de printplaat, de uitrusting resp. inrichting, de partij en overige wenken.
Geanimeerde en veelkleurige objecten tonen de procedures of toestanden (bijvoorbeeld: bewer-
ken, stelplaats leeg etc.).
|Een overzicht over alle schermtoetsen en informatie treft u aan in de online-helpfunctie.
5.5.3 Symbolenbalk
De symbolenbalk draagt schermtoetsen voor de hoofdfuncties van de programmatuur voor de
verwerkingspost.
Daarmee kunt u bedienpanelen in andere vensters oproepen en vandaar kunt u gebruik maken
van de andere functies (zie paragraaf 5.5.5
, bladzijde 250).
5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.5 De bedienpanelen Vanaf programmaversie SR.713.1 Editie 12-2020
246
5

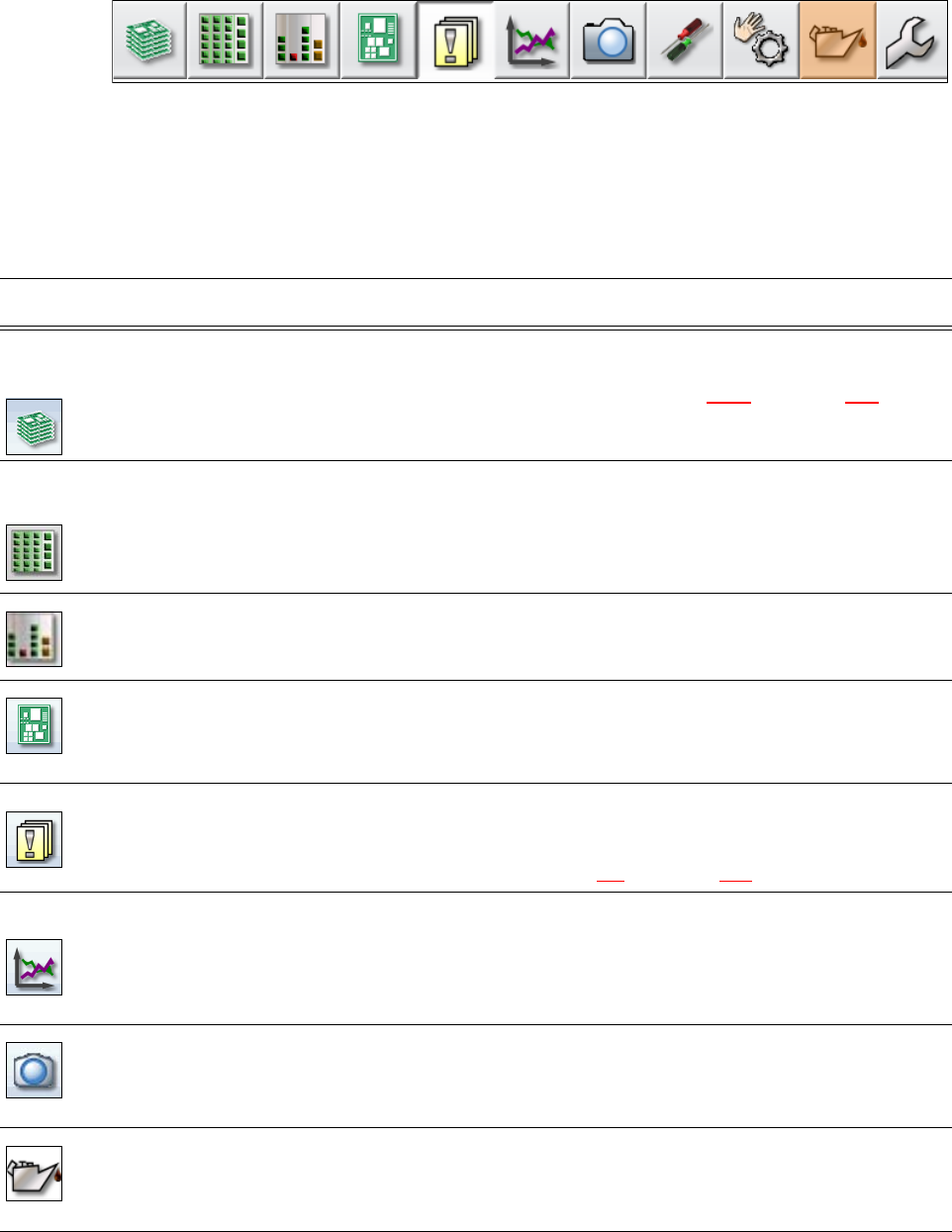

Afb. 5.5 - 2 Symbolenbalk
De schermtoetsen verschillen naar gelang de configuratie en het ingestelde bedienniveau. Enkele
vensters zijn enkel beschikbaar via hogere bedienniveaus.
Onderstaande tabel toont de schermtoetsen en de hoofdfuncties
5
Symbool Venster Beschrijving
Productie
(Beginvenster)
Venster op de machinestatus voor de meest vaak uitgevoerde handelingen
tijdens de productie.
Venster op de bedrijfstoestanden, zie paragraaf 5.5.2
, bladzijde 245.
Venster op de stelplaatsen, de naam van de uitrusting resp. inrichting, de
naam van de partij, wijzigingen in de configuratie en additionele opties.
Toevoermodule,
componenten en
pipetten
U kunt de inrichting voor elk van de vier stelplaatsen afzonderlijk oproepen.
Inspecteren en uitrusten resp. inrichten van toevoermodules, componenten
en pipetten.
Aanleren van de vormen van componenten en van componentbergvakken.
Tonen van het vulniveau.
Venster 'Vulni-
veau'
De bedienaar kan op elk gewenst moment tijdens het bestukken zien of de
afzonderlijke transporteurs leeglopen en moeten worden bijgevuld.
Printplaten Uitlezen van printplaten en de lijst met bestukposities.
Inspecteren en inrichten van printplaten en van componenten.
Aanleren van merktekens
Meldingen Tonen van meldingen betreffende actuele en eerdere voorvallen. De meldin-
gen worden onderverdeeld naar soort. Oproepbaar is een tabel voor spoor-
fouten, transportfouten, machinefouten, algemene fouten of storingen en
keten-foutmeldingen (zie paragraaf 5.6
, bladzijde 252).
Statistieken Uitlezing van statistieken over prestaties, kwaliteit en uitschot. Uitlezing van
de productieprestaties van de machines en van de printplaten.
Oproepen van het OIS (Operator Information System, het informatieysteem
voor bedienaars). Raadpleeg de OIS-documentatie voor diepergaande infor-
matie.
Via het scherm
meekijken tijdens
het bestukken
Presentatie van momentane foto's, gemaakt via de camera.
Pas beschikbaar vanaf bedienniveau "Uitgebreide productie":
Presenteren en opslaan van videobeeldreeksen.
Onderhoudssta-
tus
Bevat informatie over de stand van het onderhoud, gepleegd aan de bestu-
kautomaat.
Raadpleeg de revisiehandleiding voor nadere informatie.
