Ongunstige omstandige omstandigheden zijn onder andere:
(1) Achterblijven van componenten in de singel bij het beproeven van de ingestelde cycli (bij
deze beproeving kan de bedienaar de toevoermodule stapsgewijs laten voortgaan zonder
componenten uit de singel te nemen).
(2) Achterblijven van componenten in de singel, bijvoorbeeld als de afdekfolie is gescheurd
(3) Achterblijven van componenten in de singel, als componenten of singel niet voldoen aan de
specificaties en daardoor een hoge mate van afhaalfouten ontstaan.
Raadpleeg onderstaande wenken om het risico tijdens het bestukken van op metaalpoeder geba-
seerde condensatoren te minimaliseren.
(1) Laat u de singel handmatig stapsgewijs verder lopen? Dat moet u als bedienaar de in de sin-
gelbergvakken achtergebleven componenten alsnog uitnemen.
(2) In geval van scheuren in de afdekfolie moet u als bedienaar bijvoorbeeld de in de singel ach-
tergebleven componenten wegnemen.
Om tantaliumcondensatoren in geval van afhaalfouten niet de oorzaak te laten zijn van brandend
singelmateriaal bij het afsnijden van de singel, hebben wij het bedienpaneel uitgebreid met de op-
tie "Terstond stoppen bij afhaalfouten". Daartoe moet deze optie in SIPLACE Pro zijn geactiveerd.
Het niet afgehaalde component wordt in de bestukautomaat nog een enkele stap verder geleid en
ligt vervolgens in de singel gereed om te worden uitgenomen. Het spoor is gedeactiveerd en u als
bedienaar wordt door middel van een foutmelding erop geattendeerd dat u het tantaliumcompo-
nent uit de singel moet nemen.
2
2.5.4 Wenk inzake de veiligheid van de bestukautomaat voor elektrostatisch
gevoelige componenten
2
2.5.5 Veiligheidinstructie inzake het correct plaatsen van het uitschotvat
Neem onderstaande wenken in acht om het gevaar van een botsing tussen bestukkop en de vaten
met componenten resp. uitgeworpen pipetten te voorkomen:
Let erop dat het uitschotvat correct in zijn houder rust.
Inspecteer of het uitschotvat niet over de rand van de houder kraagt.
WENK
Handmatig uitnemen van niet-afgehaalde tantaliumcondensatoren
Het handmatig uitnemen van niet-afgehaalde tantaliumcondensatoren door u als bedie-
naar staat beschreven in paragraaf 3.10.1.2
, bladzijde 157.
WENK
Voorwaarden inzake de veiligheid van elektrostatisch gevoelige componenten in de be-
stukautomaat
Gebruik uitsluitend pipetten die als "elektrisch geleidend" zijn gekenmerkt
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.5 Veiligheidinstructies inzake het gebruik van bestukautomaat SX1/SX2
71
2
2.5.6 Veiligheidinstructie inzake het gebruik van een pipetwisselaar
Neem onderstaande wenken in acht om het gevaar van een botsing tussen bestukkop en de pi-
petwisselaar te voorkomen:
2
2
WENK
Elk uitschotvat kan naderhand worden voorzien van een sensor (zie paragraaf 6.8, blad-
zijde327
) om de correcte positie van het uitschotvat te kunnen signaleren.
WAARSCHUWING
Gevaar voor kopbotsing bij een gemengde configuratie!
In geval van gemengde configuraties bestaat gevaar dat de bestukkoppen botsen en be-
schadigd raken.
Monteer voor elke bestukkop slechts de bijbehorende pipetwisselaars inclusief de pi-
petmagazijnen voor de desbetreffende bestukkop.
WAARSCHUWING
Gevaar voor een kopbotsing bij uitstekende hendel!
Een boven het magazijn uitstekende hendel kan leiden tot botsing met, en beschadiging
van de bestukkop.
Let erop dat de hendel niet uitsteekt tot boven de magazijnen.
2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.5 Veiligheidinstructies inzake het gebruik van bestukautomaat SX1/SX2 Vanaf programmaversie SR.713.1 Editie 12/2020
72
2.5.7 Hoge temperaturen in de X-toevoermodules tijdens continubedrijf
2

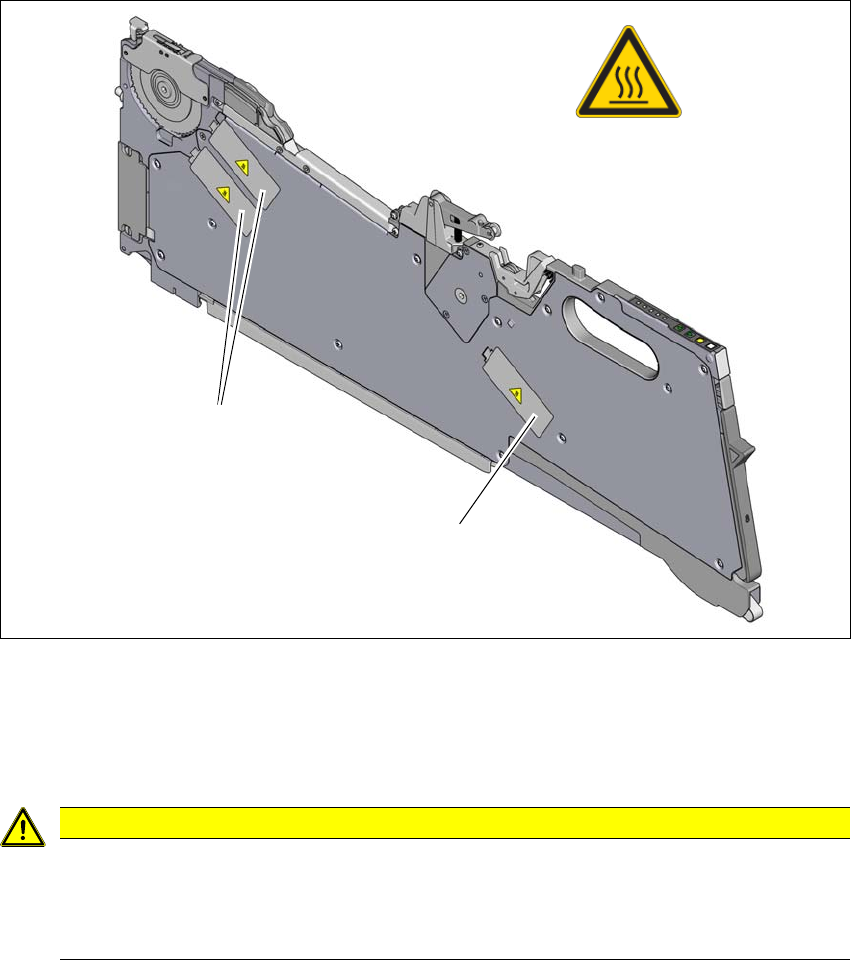

Afb. 2.5 - 2 Hoge temperaturen in de X-toevoermodules tijdens continubedrijf
(1) Opschrift met temperatuurwenk, artikelnummer03031926-01
(2) Stappenmotor
WEES VOORZICHTIG
Gevaar voor verbranding door hoge temperaturen!
De stappenmotoren kunnen hoge oppervlaktetemperaturen bereiken, vooral tijdens con-
tinubedrijf en bij omgevingstemperaturen hoger dan 22 °C.
Wees voorzichtig bij het aanraken van zulke motoren.
(1)
(2)
(2)
