4.1.5.2 Transportmiddel
Gebruik een vorkheftruck met onderstaande specificaties als u uw bestukautomaat wilt transpor-
teren:
4.1.5.3 Aangrijppunten op de bestukautomaat voor de vorkheftruck
Afbeelding 4.1 - 3, bladzijde 191 toont u de punten waar uw vorkheftruck op de bestukautomaat
moet aangrijpen om die bestukautomaat van zijn laadbord te heffen of om de automaat zonder
laadbord te transporteren.
4
Neem voorafgaand aan het heffen van de bestukautomaat beslist kennis van onderstaande
waarschuwingen om onherstelbare schade aan de bestukautomaat te voorkomen:
4
4
Vorklengte ten minste 1800 mm
Draagvermogen ten minste 6000 kg
Onderlinge vorkafstand, mits de vorken evenwijdig lopen met de
transportrichting van de printplaten
ca. 420 mm
WENK
Voorkomen van schade aan de bestukautomaat
Transporteer uw bestukautomaat over langere trajecten altijd met laadbord en met
behulp van een vorkheftruck.
WAARSCHUWING
Uitlijnen van de vorken
– De vorken moet evenwijdig lopen met de printplatentransporteur.
– De vormen moet gecentreerd zijn uitgelijnd op de bestukautomaat.
WAARSCHUWING
Gevaar voor beschadigingen als gevolg van een te grote onderlinge vorkafstand!
Het vergroten van de onderlinge afstand tussen de vorken, zodat de bestukautomaat bui-
ten zijn oplegvlak wordt opgetild, kan leiden tot vervorming van het machinegestel en tot
beschadigingen van kabels en leidingen.
Open de vorken slechts zover dat ze zich altijd binnen het oplegvlak aan de onder-
zijde van de machine bevinden (zie afbeelding4.1 - 3
, bladzijde 191).
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 4 Opstellen en In bedrijf nemen
Vanaf programmaversie SR.713.1 Editie 12-2020 4.1 Transport en toeleverconfiguratie
191
4
4

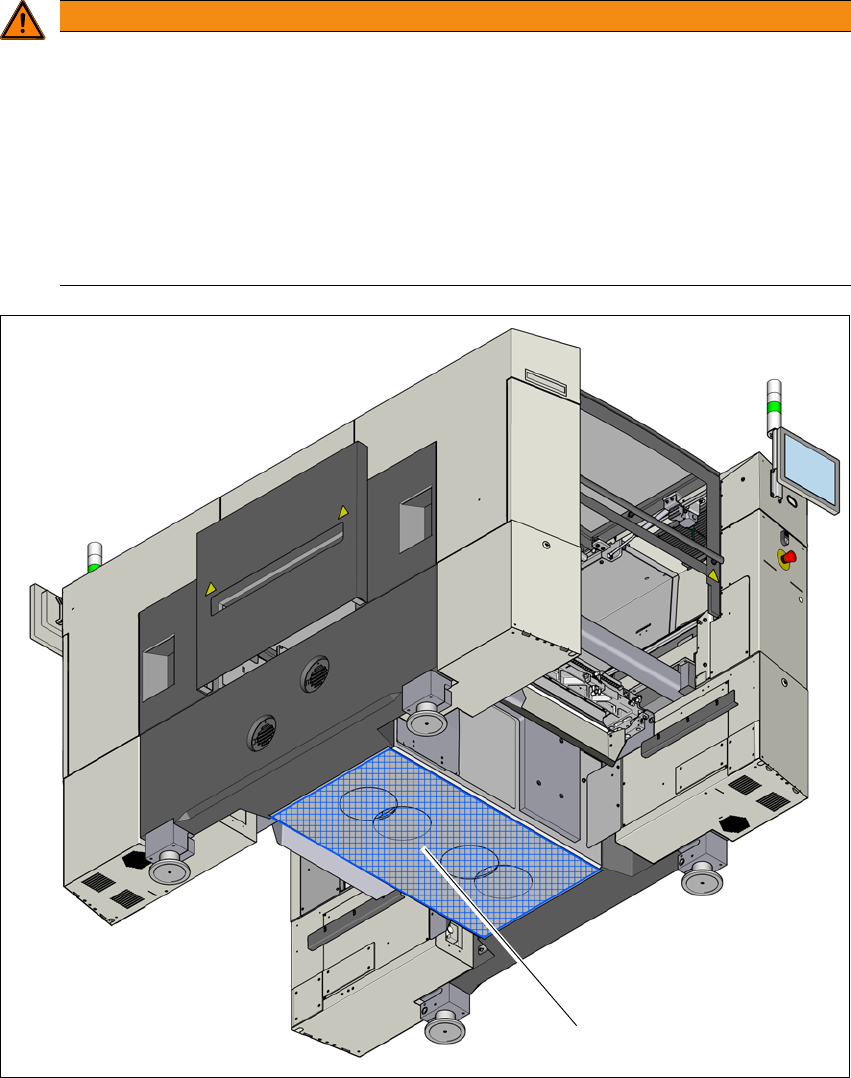

Afb. 4.1 - 3 Oplegvlakken - Vorken evenwijdig met de printplaat-transportrichting
(1) Oplegvlakken voor de vorken van de vorkheftruck
WAARSCHUWING
Gevaar voor beschadigingen als gevolg van eenzijdige belasting!
Door de machinevoeten eenzijdig te belasten, bijvoorbeeld door de automaat te kantelen,
kunnen de bevestigingen van de machinevoeten vervormd raken.
Let erop dat de vorken tijdens het heffen van de bestukautomaat gelijkmatig worden
belast.
Gebruik een vaste ondergrond tussen vorken en bestukautomaat.
Laat een collega toezien op het heffen van de bestukautomaat en laat hem borgen
dat de bestukautomaat niet zijdelings wegkantelt.
(1)
4 Opstellen en In bedrijf nemen Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
4.1 Transport en toeleverconfiguratie Vanaf programmaversie SR.713.1 Editie 12-2020
192
4.1.5.4 Hierop moet u bij het transporteren beslist letten
4
4
WAARSCHUWING
Gevaar voor beschadigingen!
De schroefdraden in de machinevoeten van het machinegestel kunnen schade oplopen
door die voeten over de grond te slepen of door tegen die voeten te stoten.
Let er tijdens het transporteren beslist op dat alle voeten van de machine vrij boven
de grond zweven.
WAARSCHUWING
Gevaar voor het beschadigen van het luchtafvoerkanaal van de vacuümpomp!
In bestukzone 1 kunnen vacuümpompen zijn gemonteerd. Daarbij is het kanaal voor de
afvoerlucht onder de machinepoten gemonteerd. Dit afvoerluchtkanaal kan tijdens trans-
port met behulp van een vorkheftruck beschadigd raken.
Demonteer daarom het luchtafvoerkanaal voordat u uw bestukautomaat met behulp
van een vorkheftruck gaat transporteren.
