6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.1 Pipetwisselaars Vanaf programmaversie SR.713.1 Editie 12-2020
292
6.1.1 Pipetwisselaars voor de SIPLACE SpeedStar C&P20 P2 /C&P20 P
6.1.1.1 Pipetwisselaar met vier magazijnen
Artikelnummer 03147925-xx Pipetwisselaar - Basismodel CPx kort
Artikelnummer 03101503-xx Pipetmagazijn 60xx/40xx met twintig garages
Artikelnummer 03218226-02 Pipetmagazijn type 40xx, compleet/ NCS
6

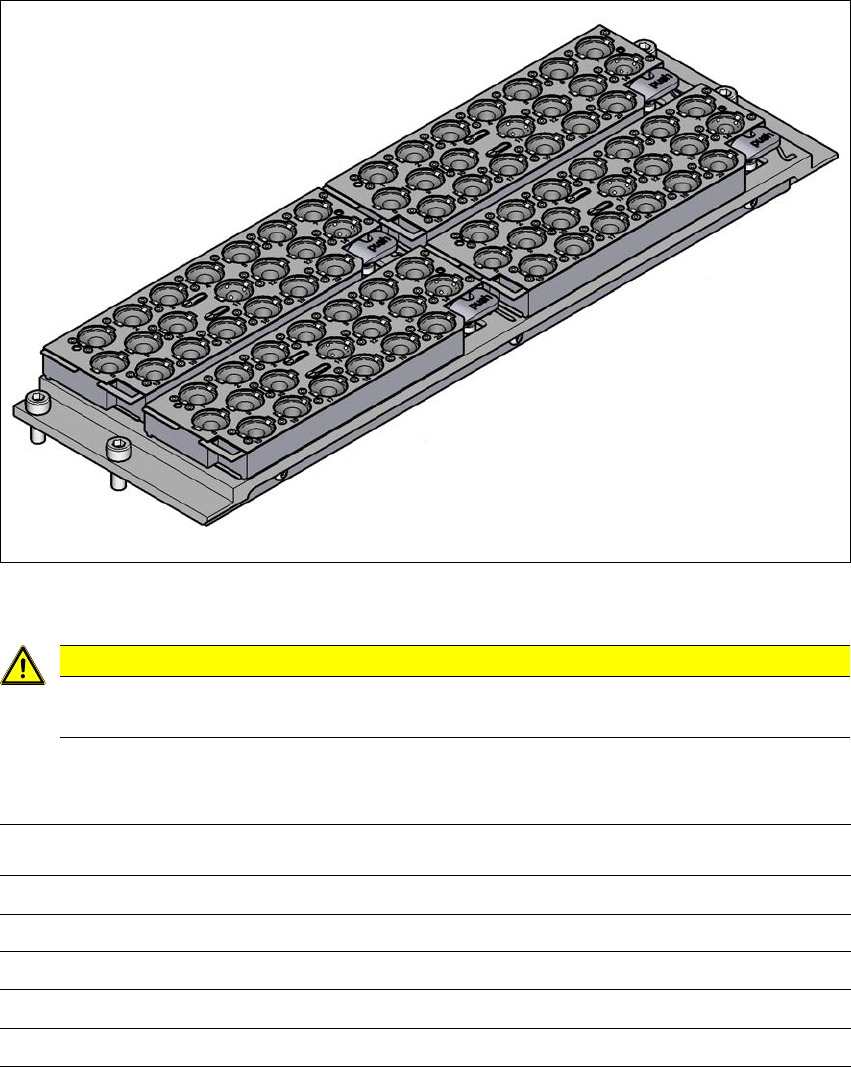

Afb. 6.1 - 1 Pipetwisselaars voor de SIPLACE SpeedStar C&P20 P2 /C&P20 P voorzien van vier magazijnen
6
6.1.1.2 Technische specificaties
6
WEES VOORZICHTIG
Gebruik het magazijn voor de SIPLACE SpeedStar uitsluitend in combinatie met de
SpeedStar.
Pipetwisselaars voor de SIPLACE SpeedStar
Afmetingen (lengte x breedte x hoogte) 314 mm x 94,5 mm x 68,6 mm
Aantal pipetgarages 80
Aantal pipetmagazijnen 4
Pipettype C&P20 P2 60xx / 40xx
Pipettype C&P20 P 40xx
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.1 Pipetwisselaars
293
6.1.1.3 Situering van de pipetwisselaars voor de SIPLACE SpeedStar
6

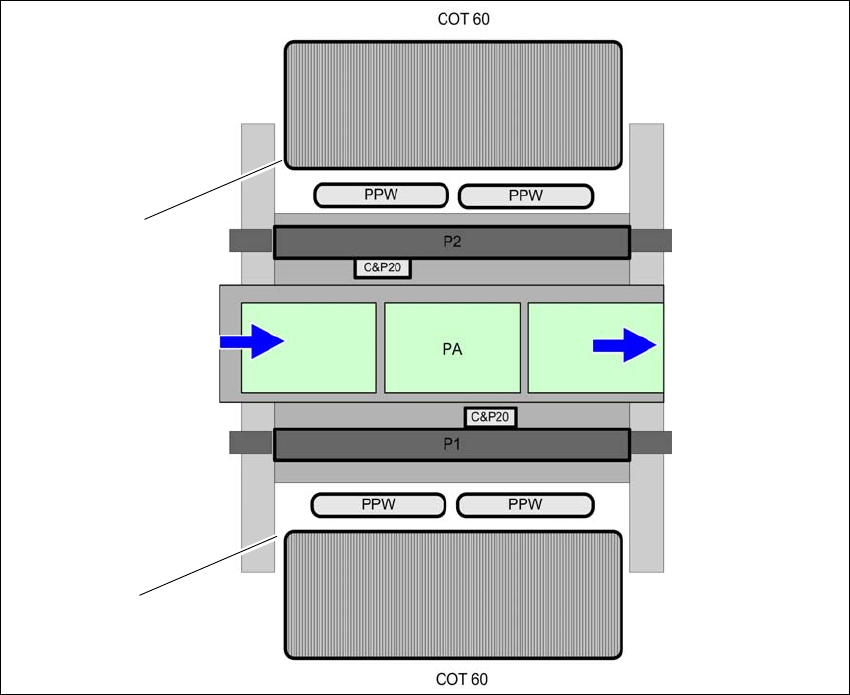

Afb. 6.1 - 2 Situering van de pipetwisselaars voor de SIPLACE SpeedStar- Voorbeeld
(1) Componentenwagen op de binnenpositie
(PPW) Pipetwisselaar
(PA) Bestukbaar bereik
(1)
(1)
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.1 Pipetwisselaars Vanaf programmaversie SR.713.1 Editie 12-2020
294
6.1.2 Pipetwisselaars voor de SIPLACE MultiStar CPP
6.1.2.1 Pipetwisselaar met vier magazijnen
Artikelnummer 03147925-xx Pipetwisselaar - Basismodel CPx kort
Artikelnummer 03135469-xx Pipetmagazijn 20xx met twintig garages
Artikelnummer 03065782-xx Pipetmagazijn 28xx met negen garages
Artikelnummer 03226630-01 Pipetmagazijn type 20xx met twintig garages en met drie merkte-
kens
6
Afb. 6.1 - 3 Pipetwisselaars voor de SIPLACE MultiStar CPP, voorzien van vier magazijnen
(1) Pipetmagazijn voor 20xx-pipetten
(2) Pipetmagazijn voor 28xx-pipetten
(1)
(2)
