2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.2 Waarschuwende opschriften Vanaf programmaversie SR.713.1 Editie 12/2020
52
2.2.7 Waarschuwend opschrift bij de elektrische energievoorziening
2
Post W 012 op afbeelding 2.2 - 8, bladzijde 52 artikelnummer 03009345-01 (Aantal per bestuk-
automaat: 3).
Post W 012 op afbeelding 2.2 - 10
, bladzijde 54 artikelnummer 03009345-01 (Aantal per bestuk-
automaat: 2).

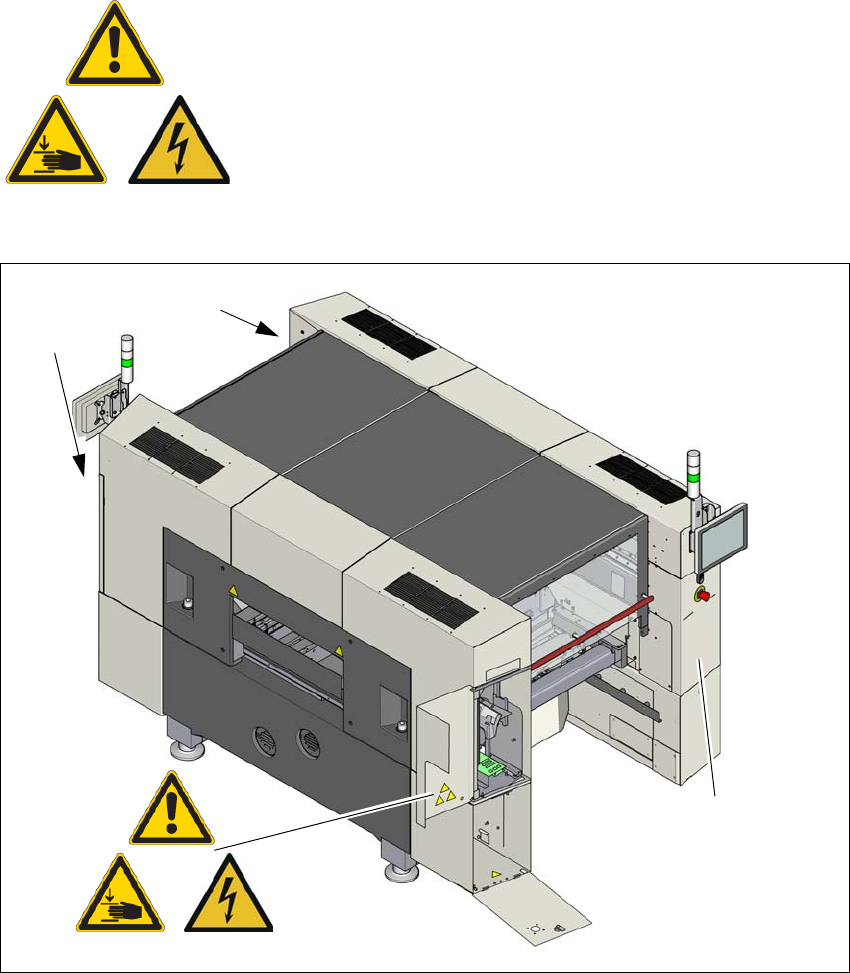

Afb. 2.2 - 8 Waarschuwend opschrift W 012, Afdekplaten bij de elektrische energievoorziening
Post W 012, bij de zij-afdekplaten van de elektrische energievoorziening
Post W 012 bij de afdekplaten aan de onderzijde
Post W 012 bij de afdekplaten rondom de plaats van inbouw van de vacuümpomp
GEVAARLIJKE ELEKTRISCHE SPANNINGEN
Bepaalde, speciaal aangeduide onderdelen voeren – ook nadat
de hoofdschakelaar in de stand 'Uit' is gebracht en bij uitgenomen
netsteker – eerst nog netspanning. Scheid de bestukautomaat van
het elektriciteitnet alvorens klein onderhoud te gaan plegen.
NAFTA-regio: KANS OP ELEKTRISCHE SCHOKKEN OF
BRANDWONDEN!
W 012
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.2 Waarschuwende opschriften
53
2.2.7.1 Waarschuwende opschriften W206, W250, W251 op de binnenzijden van de sector-
deuren
2
Afb. 2.2 - 9 Waarschuwende opschriften op de binnenzijden van de sectordeuren
Post W 001, op de binnenzijden van sectordeuren, artikelnummer03131410-xx
Post W 024, op de binnenzijden van sectordeuren, artikelnummer 03155346-xx
Post W 012, op de binnenzijden van sectordeuren, artikelnummer 03155378-xx
U mag de bestukautomaat uitsluitend in werking stellen als de
stoppers zijn ingebouwd en als de deuren zijn gesloten.
(W 024)
(W 012)
(W 001)
W 001, W 012, W 024
op de deur-binnenzijden
W 001, W 012, W 024
op de deur-binnenzijden
(W 024)
(W 012)
(W 001)
2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.2 Waarschuwende opschriften Vanaf programmaversie SR.713.1 Editie 12/2020
54
2.2.7.2 Waarschuwende opschriften bij de elektrische energievoorziening
2
Post W 220 op afbeelding 2.2 - 10, bladzijde 54, artikelnummer 03114591-01 (aantal per bestuk-
automaat: 3).

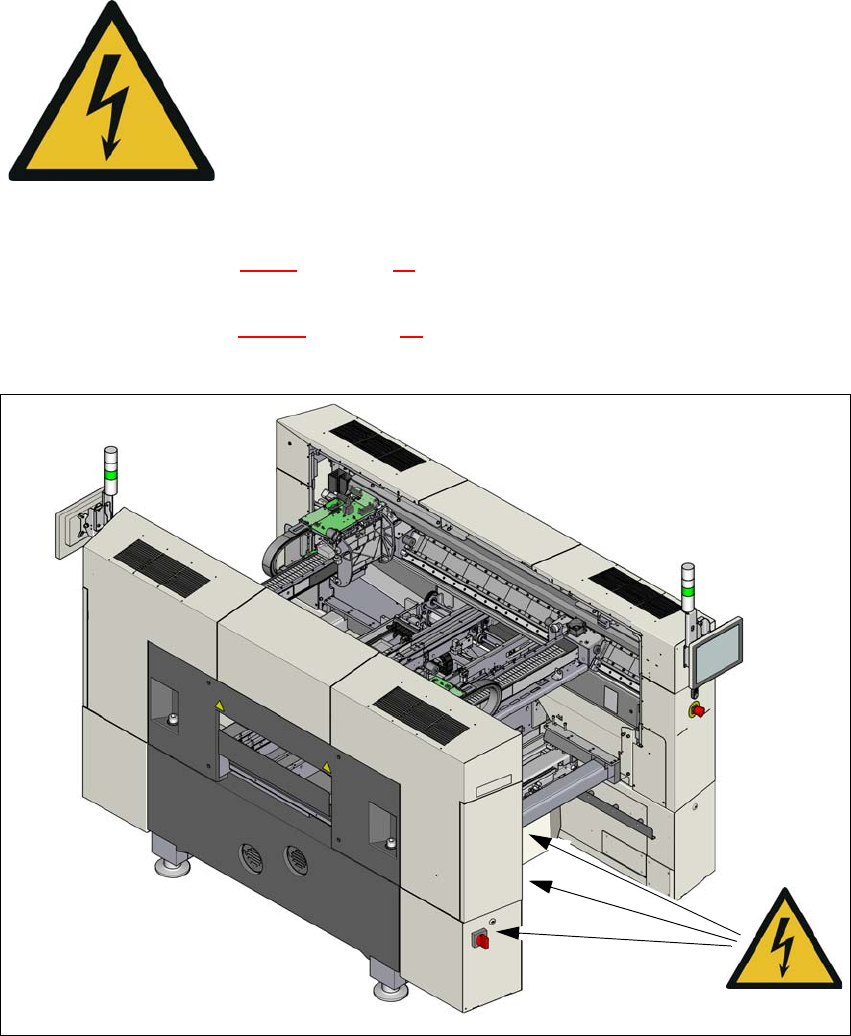

Afb. 2.2 - 10 Waarschuwend opschrift W 220 bij de elektrische energievoorziening
– W 220 bij de condensatorbank PCS417
– W 220 bij de gelijkrichter van de elektrische energievoorziening (160 V= / 300 V=).
– W 220 bij de afdekplaten van de leidingscheidingschakelaar (CSB)
2
2
NETSPANNING
Breng de hoofdschakelaar in de stand 'Uit'; trek de netsteker uit
de contactdoos en wacht vijf minuten tot de condensatoren zijn
ontladen.
NAFTA-regio: KANS OP ELEKTRISCHE SCHOKKEN OF
BRANDWONDEN!
W 220
W 220
