4 Opstellen en In bedrijf nemen Gebruikershandleiding SIPLACE SX 1/SX2 Machineversies V2 en V3 4.3 Opstellen van de bestukau tom aat Vanaf programmaversie SR.713 .1 Editie 12-2020 204 4.3 Op stellen van de bestukautomaat…
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 4 Opstellen en In bedrijf nemen
Vanaf programmaversie SR.713.1 Editie 12-2020 4.2 Infrastructurele voorzieningen op de plaats van opstelling
203
4
F7 Aansturing van de transporteur 6,3 24
F8 Y-sensor in module 1 6,3 27
F9 Y-sensor in module 2 6,3 27
F10 Intern 6,3 24
F11 SSK-Gereed Veiligheid-
leidingscheidingschakelaar
6,3 24
F12 Voeding voor de veiligheid-
leidingscheidingschakelaar
6,3 24
F14 Voeding voor bestukkop 1 6,3 42
F15 Voeding voor bestukkop 2 6,3 42
F16 Transporteuraandrijvingen 6,3 42
-- -- -- --
-- -- -- --
F19 Kop van as 1 6,3 160
F20 Kop van as 2 6,3 160
F21 Zichtmodule 6,3 42
F22 FCU 1 [frequentieomzetter 1] 6,3 27
F23 FCU 2 [frequentieomzetter 2] 6,3 27
WENK
Plaatsen van de fijnzekeringen
Vervang de fijnzekeringen uitsluitend dood toegelaten inzetbare zekeringstoppen!!
Zekering Component Stroomsterk
te [A]
Spanning [V]
4 Opstellen en In bedrijf nemen Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
4.3 Opstellen van de bestukautomaat Vanaf programmaversie SR.713.1 Editie 12-2020
204
4.3 Opstellen van de bestukautomaat
4.3.1 Waarschuwende wenken
4
4
4
4
4
WAARSCHUWING
Raadpleeg de toepasselijke voorschriften ter preventie van ongevallen!
Uitsluitend monteurs van SIPLACE resp. gecertificeerde anderen mogen de bestukauto-
maat opstellen en in bedrijf nemen.
Raadpleeg de toepasselijke voorschriften ter preventie van ongevallen bij het trans-
porteren van zware goederen.
WAARSCHUWING
Gevaar voor letsel bij het monteren aan de onderzijde van de bestukautomaat!
Bij het uitvoeren van monteerwerkzaamheden aan de onderzijde van de bestukautomaat
bestaat gevaar voor letsel.
Borg de bestukautomaat extra door geëigende maatregelen te treffen. Het gebruik
van een vorkheftruck om de bestukautomaat te schragen is niet toegestaan.
WAARSCHUWING
Gevaar voor letsel tijdens het monteren!
Een onjuiste positionering van de portalen tijdens het uitvoeren van monteerwerkzaam-
heden perkt uw vrije hoofdruimte in en kan tot letsel leiden.
Let daarbij erop dat de portalen boven het printplaat-transportgebied worden geposi-
tioneerd.
WAARSCHUWING
Hoogte-instelling van de bestukautomaat!
Het instellen van de hoogte van de bestukautomaat vergt de inzet van twee monteurs:
– de ene monteur voert de feitelijke monteerwerkzaamheden uit
– terwijl de andere monteur tijdens het monteren toeziet op de stabiliteit van de ge-
heven bestukautomaat
WAARSCHUWING
Gevaar bekneld te raken!
Tijdens het transporteren van de bestukautomaat bestaat de kans dat uw voeten bekneld
raken.
Draag speciaal versterkt schoeisel.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 4 Opstellen en In bedrijf nemen
Vanaf programmaversie SR.713.1 Editie 12-2020 4.3 Opstellen van de bestukautomaat
205
4.3.2 Met behulp van een vorkheftruck heffen en transporteren van de bestukau-
tomaat
4

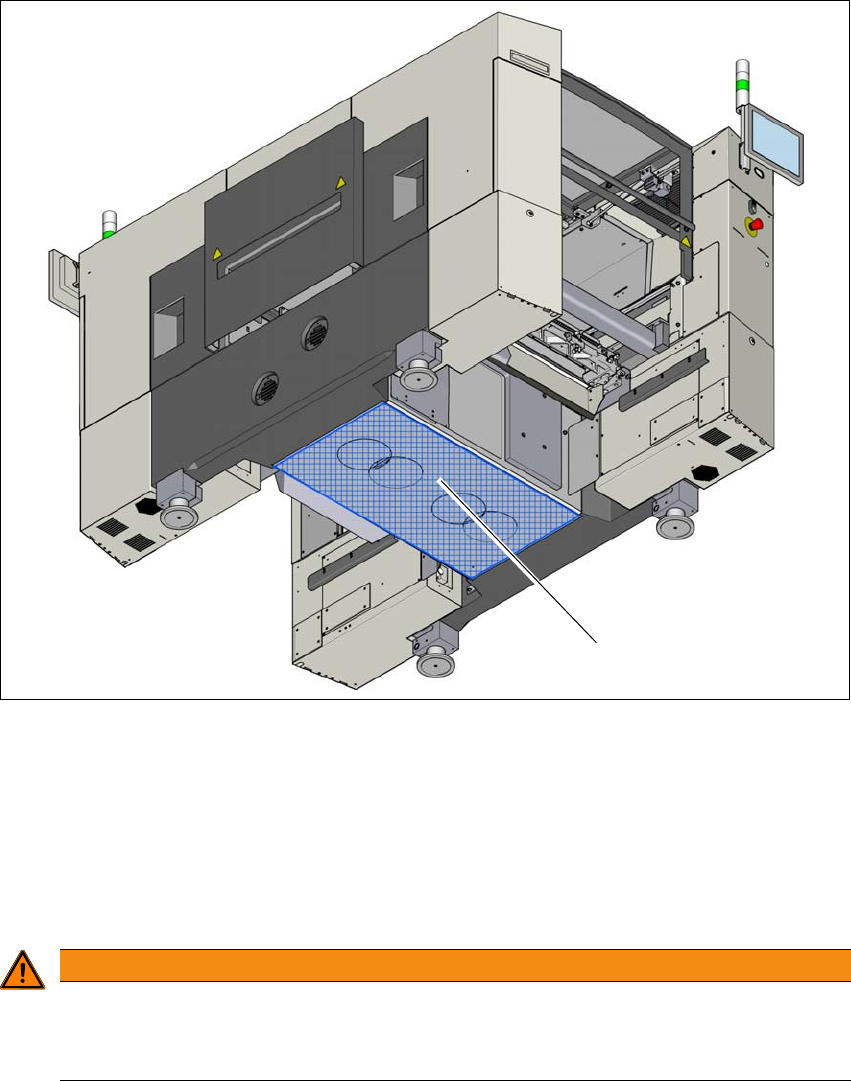

Afb. 4.3 - 1 Oplegvlakken - Vorken dwars op de printplaat-transportrichting
(1) Oplegvlakken voor de vorken van de vorkheftruck
Positioneer uw vorkheftruck dwars op de transportrichting van de printplaten. Open daarna
de vorken zover tot de oplegvlakken van de bestukautomaat gelijkmatig op de vorken rusten.
Raadpleeg beslist voorafgaand aan het heffen van de bestukautomaat de volgende waar-
schuwingen om onherstelbare schade aan de bestukautomaat te voorkomen:
4
WAARSCHUWING
Uitlijning van de vorken!
– De vorken moeten evenwijdig met de printplatentransporteur zijn opgelijnd.
– Centreer de vorken op de hartlijn van de bestukautomaat.
(1)
