Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.10 X-toevoermodule
165
3.10.4.1 Toevoermodule-verloopstuk met etiketapplicator
3

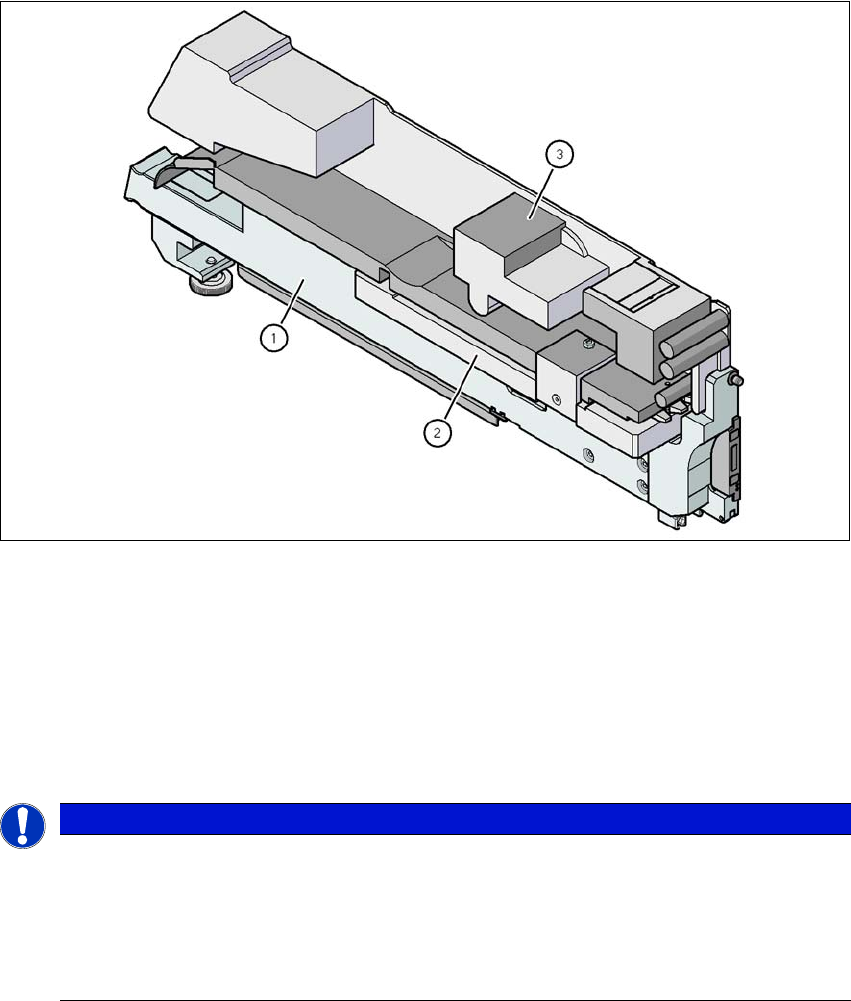

Afb. 3.10 - 5 Toevoermodule-verloopstuk met etiketapplicator
(1) Verloopstuk voor toevoermodule (artikelnummer 00141305-xx)
(2) Verloopplaat voor de etiketapplicator (artikelnummer 00141310-xx)
(3) Etiketapplicator
3.10.4.2 Toevoermodule-verloopstuk met trillende langstransporteur
3
WENK
Toepassen van de verloopplaat
Bij de omvang van een geleverd verloopstuk voor een toevoermodule hoort ook een ver-
loopplaat:
Pas de verloopplaat toe bij een componenthoogte tot 16,5 mm.
Componenthoogten tussen 16,5 mm en 25 mm worden zonder verloopplaat verwerkt.
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.10 X-toevoermodule Vanaf programmaversie SR.713.1 Editie 12-2020
166
3
Afb. 3.10 - 6 Toevoermodule-verloopstuk met trillende langstransporteur
(1) Verloopstuk voor toevoermodule (artikelnummer 00141305-xx)
(2) Verloopplaat 16,5 mm (begrepen in de omvang van de levering)
(3) Trillende langstransporteur, type 3 (artikelnummer 00142031-xx)
Breedte 34,4 mm
Aantal sporen per toevoermodule: 1, 2 of 3
3
Aantal bezette stelplaatsen in de toevoermodule: 3 3
Componentenvoorraad per stavenmagazijn: maximaal 150 stuks 3
afhankelijk van de componentlengte 3
Specifieke gegevens voor een stavenmagazijn: 9,5 mm breed per 3 stuks 3
15 mm breed per 2 stuks 3
> 15 mm breed per enkel stuk 3
30 mm breed per enkel stuk 3
Trilduur van de SIPLACE Pro instelbaar van 400 ms tot
meer dan 1.000 ms
3
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.10 X-toevoermodule
167
3.10.4.3 Toevoermodule-verloopstuk met uitschottransporteur (verwijderingsmodule)
3
Afb. 3.10 - 7 Toevoermodule-verloopstuk met uitschottransporteur
(1) Verloopstuk voor toevoermodule (artikelnummer 00141305-xx)
(2) Verloopplaat voor de uitschottransporteur (artikelnummer 00141308-xx)
(3) Uitschottransporteur (verwijderingsmodule)
