2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.6 Veiligheidvoorzieningen Vanaf programmaversie SR.713.1 Editie 12/2020
82
2.6.3.2 Situering van de veiligheidschakelaars op de bestukautomaat
2

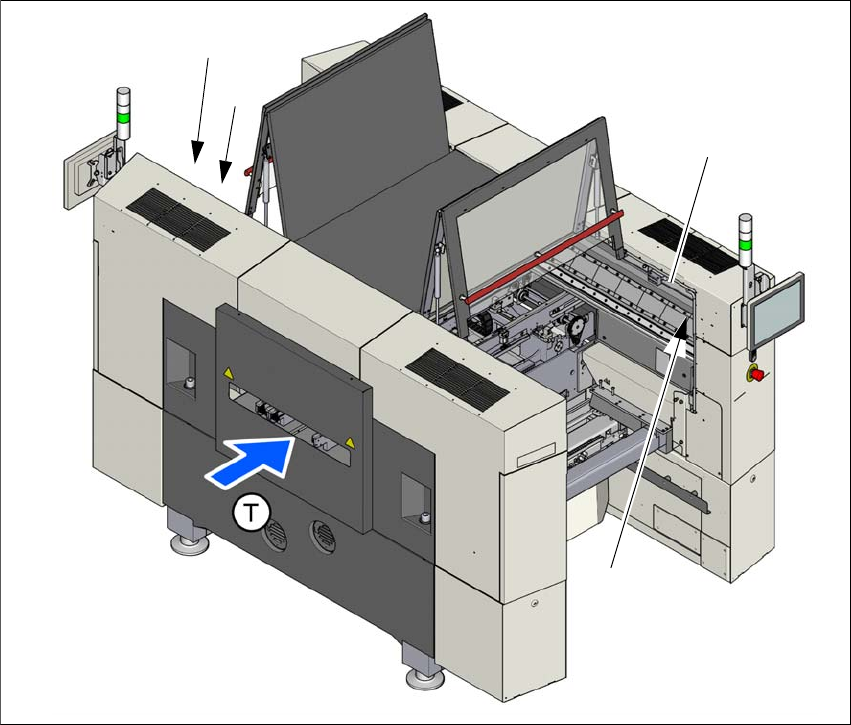

Afb. 2.6 - 6 Situering van de veiligheidschakelaars op de bestukautomaat
(1) Veiligheidschakelaar op de beschermkap, stelplaats 1
(2) Veiligheidschakelaar op de beschermkap, stelplaats 2
(3) Veiligheidschakelaar voor stootkussendetectie
(T) Printplaattransportrichting
(2)
(1)
(3)
(3)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.6 Veiligheidvoorzieningen
83
2.6.3.3 Beschrijving van de werking
Hoofdschakelaar in de stand UIT (zie post 1 op afbeelding
2.6 - 4, bladzijde 80) 2
De hoofdschakelaar scheidt de drie faseleiders L1, L2 en L3 van het elektriciteitnet.
2
2
Hoofdschakelaar in de stand AAN 2
Na het in de stand 'Aan' brengen van de hoofdschakelaar wordt de netspanning doorgezet naar
de lade met de voedingmodule. Dan ook worden alle gelijkrichters gevoed.
De computeraansturing van de bestukautomaat start op en alle interne voedingspanningen wor-
den opgewekt. De spanningen op de tussencircuits voor de portaalassen (300 V=) en sterassen
(160 V=) evenals de voedingspanningen voor de transporteurs verschijnen bovendien – om rede-
nen van veiligheid – pas via de start-druktoetsschakelaar.
GEVAAR
Levensgevaar door elektrische spanningen!
Door op een ondeskundige manier om te gaan met de bestukautomaat kan ernstig letsel
of aanzienlijke materiële schade ontstaan.
Ook als de hoofdschakelaar in de stand 'Uit' is gebracht, voeren onderstaande compo-
nenten nog levensgevaarlijke spanningen:
– Kabelaansluitklemmen L1, L2 en L3 van hoofdschakelaar S1
– Inkomende hoofdklem X94
–Aansluitklem X98
– De kleur van alle afzonderlijke aders, die ook bij afgeschakelde netspanning nog
spanning voeren, is oranje.
Raadpleeg daarom de toepasselijke voorschriften ter preventie van ongevallen even-
als de toepasselijke DIN-voorschriften (in het bijzonder de normen EN 60204, Deel 1
of de norm IEC 60204, Deel 1) resp., de in uw land geldende voorschriften.
Uitsluitend daartoe gekwalificeerde en geschoolde medewerkers mogen de veilig-
heidluiken van de voedingmodule openen.
GEVAAR
Door toepassing van energiebuffers in de
lade met de voedingmodule zijn – ook na het
via de hoofdschakelaar afschakelen van de netspanning en na scheiding van het elek-
triciteitnet in delen van de lade met de voedingmodule – nog gedurende ongeveer vijf mi-
nuten gevaarlijke elektrische spanningen aanwezig.
2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.6 Veiligheidvoorzieningen Vanaf programmaversie SR.713.1 Editie 12/2020
84
Start-druktoets (post 2 in afbeelding2.6 - 4, bladzijde 80 en post 2 op afbeelding 2.6 - 5, bladzijde
81) 2
Na het in de stand 'Aan' brengen van de hoofdschakelaar en het opkomen van het aansturende
programma wordt u gevraagd de start-druktoets in te drukken om de bestukautomaat te starten
en om bestukopdrachten te ontvangen. Dezelfde vraag wordt u gesteld als u de beschermkap
hebt geopend of als u de NOOD/STOP-druktoets hebt ingedrukt en als u daarna de bestukauto-
maat weer in werking wilt stellen.
Druk ten minste 200 ms lang, maar zeker niet langer dan 1,5 s op de start-druktoets. Laat
daarna de toets los. De bestukautomaat schakelt in zodra u de toets loslaat. De be-
schermkappen worden mechanisch gearrêteerd.
Stop-druktoets (zwart) (post 3 op afbeelding 2.6 - 4, bladzijde 80 en post 3 op afbeelding 2.6 -
5, bladzijde 81) 2
Door deze toets in de drukken wordt de bestukautomaat tot stoppen gebracht.
Componententeller 2
Het aantal bestukte componenten kan worden afgelezen van de componententeller van de pro-
grammatuur voor de verwerkingspost. Meer informatie treft u aan in de online-helpfunctie
NOOD/STOP-druktoetsschakelaar met afgedwongen vergrendeling (post 4 op afbeelding 2.6
- 4, bladzijde 80 en post 1 op afbeelding 2.6 - 5, bladzijde 81) 2
De NOOD/STOP-druktoetsschakelaar is voorzien van een druktoets met een grote rode knop, die
na indrukken in de ingedrukte stand vergrendeld blijft. Bij bediening van de NOOD/STOP-
druktoetsschakelaar zal het veiligheidcontact van het NOOD/STOP-circuit openen en zal de vei-
ligheidafschakelfunctie (CSB, leidingscheidingschakelaar) aanspreken.De 300 V=-spanning in
het tussencircuit voor de portaalassen en de 160 V=-spanning in het tussencircuit voor de steras-
sen vallen weg. De servoversterkers voor de DP-assen en Z-assen blijven wel worden gevoed
met 42 V=-voedingspanning. Het terugmeldcontact van de NOOD/STOP-druktoetsschakelaar
opent, waardoor op het beeldscherm de melding "NOOD/STOP ingeleid" verschijnt. Onder-
staande modules worden nu gedeactiveerd:
– Printplaattransport
– Printplaatinklemming
– Breedteversteller
– Printplaatstopper
– Persluchtvoorziening voor de machines die lege singels afsnijden
2
WENK
Het bestukproces wordt onderbroken en kan worden voortgezet of afgebroken nadat de
bestukautomaat weer gereed voor gebruik is.
