Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.8 Sensor voor het componenten-uitwerpvat
327
6.8 Sensor voor het componenten-uitwerpvat
Artikelnummer 00519848-xx Ondervraging van het componenten-uitwerpvat
De sensor voor het componenten-uitwerpvat ziet erop toe of het uitwerpvat correct in zijn houder
rust.
– Werd het uitwerpvat niet correct geplaatst? Dan zak de bestukautomaat niet in werking ko-
men.
– Springt het uitwerpvat tijdens het arbeidsproces uit zijn houder? Dan wordt de bestukauto-
maat terstond tot stilstand gebracht om te voorkomen dat de bestukkop schade oploopt.
Elk uitwerpvat kan onder toezicht van een eigen sensor staan.
6
WENK
Wij adviseren u de optionele sensor voor componentuitwerpvaten te installeren in geval
van inzet van een SpeedStar.
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.9 SIPLACE Very High Force TwinStar (VHF TH) Vanaf programmaversie SR.713.1 Editie 12-2020
328
6.9 SIPLACE Very High Force TwinStar (VHF TH)
Artikelnummer 00519986-xx VHF TwinStar met portaal
6.9.1 Beschrijving
De SIPLACE Very High Force TwinStar is qua toegepast techniek gezien een doorontwikkeling
van de standaard-TwinStar. Deze SIPLACE Very High Force TwinStar is geschikt voor het verwer-
ken van bijzonder veeleisende, grote en zware componenten.
Raadpleeg voor een gedetailleerde beschrijving het document "Handleiding voor het monte-
ren - Kop-herconfigureerpakket VHF-kop", artikelnummer 00197270-xx.
6.9.2 Overzicht
6

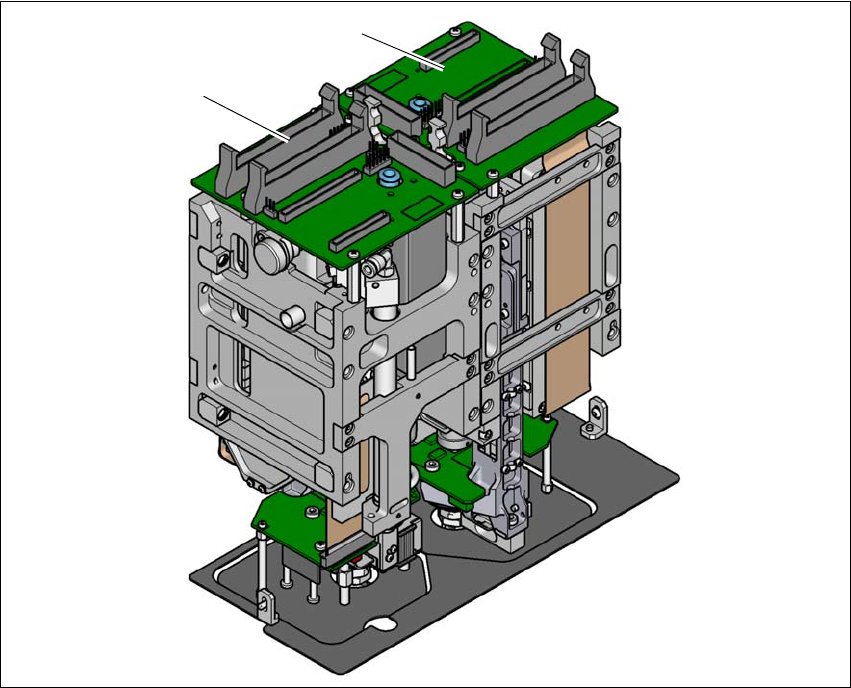

Afb. 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Pak&Plaats-module 1 (P&P1)
(2) Pak&Plaats-module 2 (P&P2)
2
1
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.9 SIPLACE Very High Force TwinStar (VHF TH)
329
6.9.3 Technische specificaties
6
Voor het overige stemmen de technische specificaties van SIPLACE TwinStar en van SIPLACE
Very High Force TwinStar met elkaar overeen (zie paragraaf 3.7.6.1
, bladzijde 141).
Programmeerbare opzetkracht
1,0 ... 15 N
2,0 ... 70 N
2,0 N ... 100 N
*a
*)a SIPLACE Very High Force Twin Star (VHF TH) met artikelnummer 03096701-03 en OSC-pakket
Maximale hoogte van de componen-
ten
50 mm
*b
*)b Maximale componenthoogte 50 mm op verzoek met Very High Force TwinStar (VHF TH) en pipettype 508.
Maximale massa van de componen-
ten
160 g tot max. 300 g
*c
*)c Bij componenten met een massa tot 300 g maakt u gebruik van de functie voor het meten en bepalen van
de massatraagheid van componenten en pipetten in de verwerkingspost. De zo bepaalde massatraagheids-
waarden kunt u opslaan via de component-bewerkfunctie en de pipet-bewerkfunctie van SIPLACE Pro
Desk. Aanbeveling: De functie voor het meten van het massatraagheidsmoment voor componenten met
een massa vanaf 50 g.
