Gebruikershandleiding S IPLACE SX1/SX2 Machinever sies V2 en V3 3 Technische specificaties en modules Vanaf programmaversie SR.713.1 Editie 12-2020 3.9 Printplaat-tran sportsysteem 149 3.9.3 Constructie van de flexibe le…
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.9 Printplaat-transportsysteem Vanaf programmaversie SR.713.1 Editie 12-2020
148
3.9.2 Constructie van de enkelvoudige printplaattransporteur
3

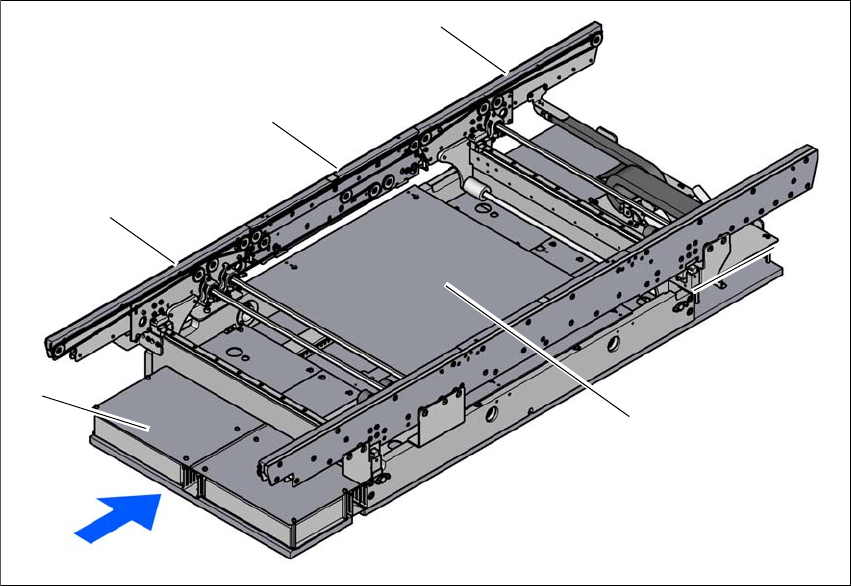

Afb. 3.9 - 1 Constructie van de enkelvoudige printplaattransporteur
(1) Inlooptransporteur
(2) Bewerkingstransporteur
(3) Uitlooptransporteur
(4) Heftafel
(5) Transportaansturing (onder de afdekplaat)
(1)
(4)
(3)
(2)
(5)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.9 Printplaat-transportsysteem
149
3.9.3 Constructie van de flexibele dubbelvoudige printplaattransporteur
De flexibele dubbelvoudige transporteur is voorzien van twee elektrisch en mechanisch van el-
kaar onafhankelijke transportsporen. De vaste transportwang bevindt zich standaard aan de rech-
terzijde. Afhankelijk van de gestelde eisen kan de dubbele printplaattransporteur zowel
enkelvoudig als dubbelvoudig transporteren.
3

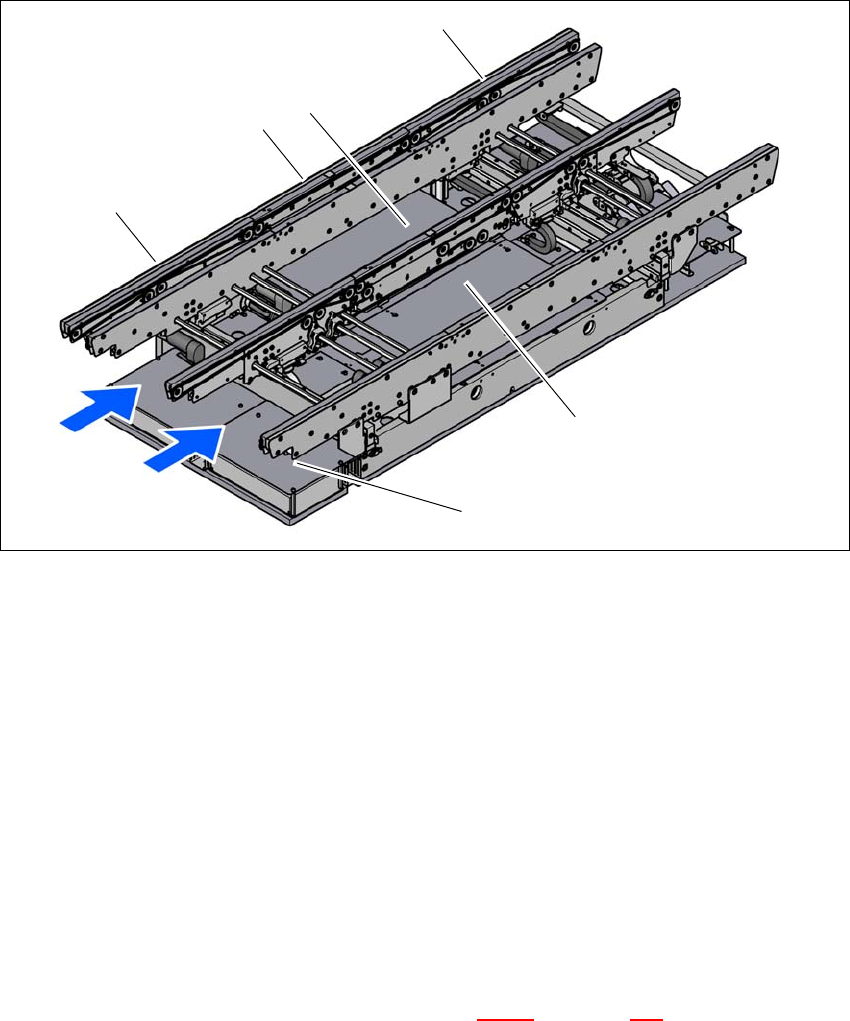

Afb. 3.9 - 2 Constructie van de dubbelvoudige printplaattransporteur
(1) Inlooptransporteur
(2) Bewerkingstransporteur
(3) Heftafel 1
(4) Uitlooptransporteur
(5) Heftafel 2
(6) Transportaansturing (onder de afdekplaat)
T1 transportspoor 1
T2 transportspoor 2
3.9.3.1 Flexibel Dubbelvoudige printplaattransport - transportsporen en transportsoorten
Het rechter transportspoor (gezien in transportrichting) wordt aangeduid als "transport 1"; het lin-
ker transportspoor is dan "transport 2" (zie afbeelding 3.9 - 4
, bladzijde 151).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.9 Printplaat-transportsysteem Vanaf programmaversie SR.713.1 Editie 12-2020
150
3.9.3.2 Dubbelvoudig printplaattransport in de bedrijfsmodus "Enkelvoudig transport"
U kunt de dubbelvoudige transportfunctie online herconfigureren tot een enkelvoudige transport-
functie. Daartoe zal één transportspoor volledig gaan samenlopen en worden gedeactiveerd (zie
afbeelding 3.9 - 3
). Dit resulteert in een breed transportspoor van maximaal 460 mm.
3
Afb. 3.9 - 3 Flexibel dubbelvoudig transport in de bedrijfsmodus Enkelvoudig transport
Dubbelvoudig transport met verbreed trans-
portspoor 2 (vaste transportwang links)
Transportspoor 2
gedeactiveerd
Transportspoor 1 Transportspoor 2 Transportspoor 1
gedeactiveerd
Printplaat-transportrichting Printplaat-transportrichting
Vaste transportwang
Dubbelvoudig transport met verbreed trans-
portspoor 1 (vaste transportwang rechts)
Beweegbare transportwang
