3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.11 Componentenwagen Vanaf programmaversie SR.713.1 Editie 12-2020
176
3.11.4 Merktekens op componentenwagens
3

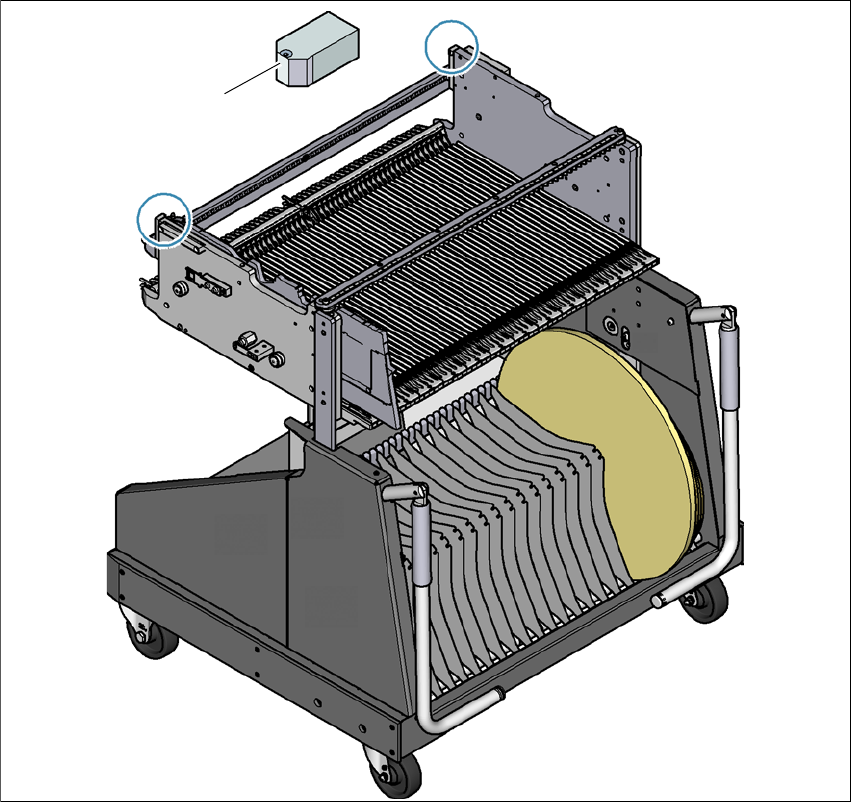

Afb. 3.11 - 3 Merktekens op componentenwagens
(1) Merktekens op componentenwagens
Na het indokken van een componentenwagen beschikt de bestukautomaat nog niet over het
merkteken van de componentenwagen.
Bij componenten met een zijlengte kleiner 0,5 mm, dus 0402-componenten en kleiner, wordt –
voorafgaand aan het afhalen van het eerste component – eerst de ligging van het component in
het singelbergvak bepaald.
(1)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.11 Componentenwagen
177
3.11.5 Afmetingen van de componentenwagen
3
Afb. 3.11 - 4 Afmetingen van de componentenwagen, SIPLACE SX1/SX2, alle maten in mm
(1) Lengte = 760 mm
(2) Breedte = 864 mm
(3) Hoogte (afhankelijk van de hoogte-instelling
– bij 900 mm = 934 mm
– bij 930 mm = 964 mm
– bij 950 mm = 984 mm
(4) Onderlinge afstand tussen de opgeklapte grepen = 476 mm
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.11 Componentenwagen Vanaf programmaversie SR.713.1 Editie 12-2020
178
3.11.6 Componententafel SIPLACE SX1/SX2
De toevoermodules worden met hun voorste glijgeleiding op het inloophulpmiddel gelegd. Bij het
inschuiven glijdt de toevoermodule met zijn geleidingen over het leiprofiel tot aan de aanslagbalk.
Een centreerboring op de aanslagbalk vangt de 'voorste' centreerstift van de X-toevoermodule.
Tegelijk haakt de grendelklink van de componententafel in op de grendelrol van de toevoermo-
dule. De 'achterste' centreerstift aan de bovenzijde van de toevoermodule wordt nu ingevangen
door de sparing op de centreerbalk.
3
Afb. 3.11 - 5 Componententafel, Achteraanzicht
(1) Inloophulpmiddel
(2) Leiprofiel (
-profiel)
(3) Centreerbalk voor het opnemen van de 'achterste' centreerstift voor X-toevoermodules
(4) Aanslagbalk
(5) Centreerboringen
(6) Schakeltong voor de veiligheidschakelaars van het NOOD/STOP-circuit
(7) Vergrendeling
(1)
(2)
(3)
(4)
(5)
(6)
(7)
