2 Bedrijfsveiligheid Gebruikershandleiding SIPLAC E SX1/SX2 Machi neversies V2 en V3 2.6 Veiligheidvoorzieningen Vanaf programmaversie SR.713.1 Editie 12/2020 76 2.6 V eiligheidvoorzieningen 2.6.1 Beschermkappen De besch…
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.5 Veiligheidinstructies inzake het gebruik van bestukautomaat SX1/SX2
75
2.5.11 Veiligheidinstructie inzake het legen van het singelafvalvat
Om het singelafvalvat te kunnen legen moet u die uit de componentenwagen trekken. Daarbij be-
staat het gevaar dat uw duimen beklemd raken. Raadpleeg, om deze situatie te vermijden, de vei-
ligheidinstructies in paragraaf 5.8.2
, bladzijde 262.
2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.6 Veiligheidvoorzieningen Vanaf programmaversie SR.713.1 Editie 12/2020
76
2.6 Veiligheidvoorzieningen
2.6.1 Beschermkappen
De beschermkappen en afdekplaten fungeren als scheidende veiligheidvoorziening en voorko-
men dat u in het binnenwerk van de bestukautomaat kunt grijpen.
2
2

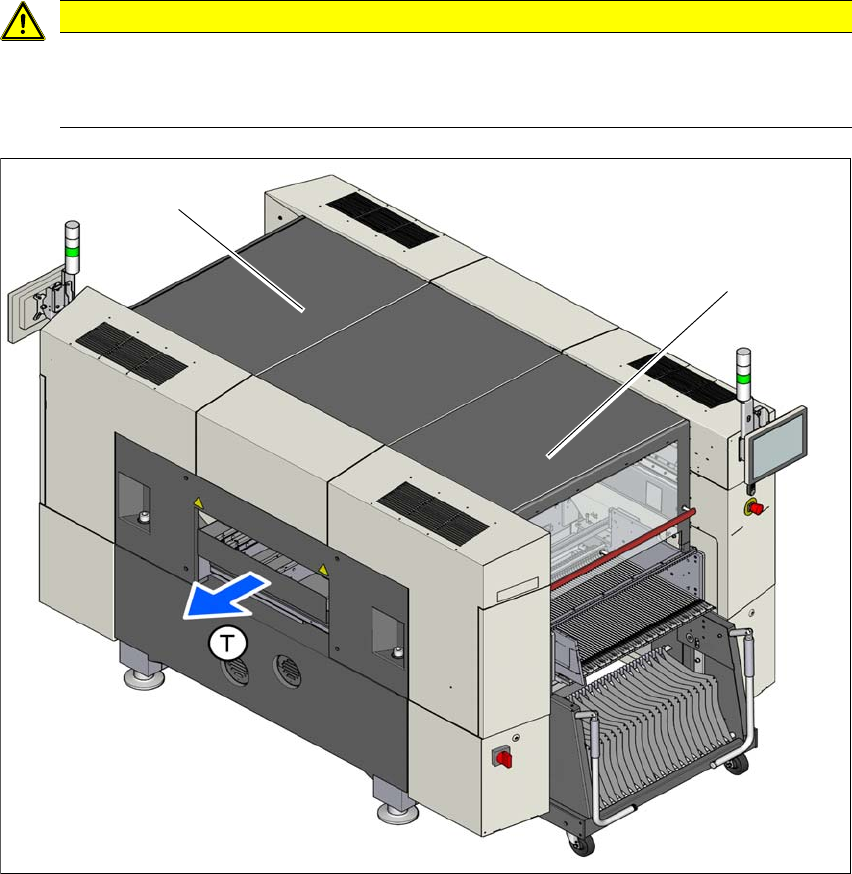

Afb. 2.6 - 1 Beschermkappen
(1) Beschermkap voor stelplaats 1
(2) Beschermkap voor stelplaats 2
De verplaatszone van de portalen is afgedekt met twee beschermkappen (posten 1 en 2) die door
u kunnen worden geopend.
WEES VOORZICHTIG
Gevaar voor beschadigingen!
Beschermkappen en afdekplaten kunnen bij hoge belasting schade oplopen.
Betreed of beklim beschermkappen en afdekplaten niet.
(1)
(2)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.6 Veiligheidvoorzieningen
77
Functie 2
Wordt een beschermkap naar boven toe geopend? Dan wordt de voeding naar de portaalassen
terstond onderbroken. De portaalassen blijven staan. Het beeldscherm toont de melding "Sluit de
afdekplaat".
Sluit nu de beschermkap en druk op de starttoets (post 1 op afbeelding. 2.6 - 2), om verder
te gaan met bestukken.
2

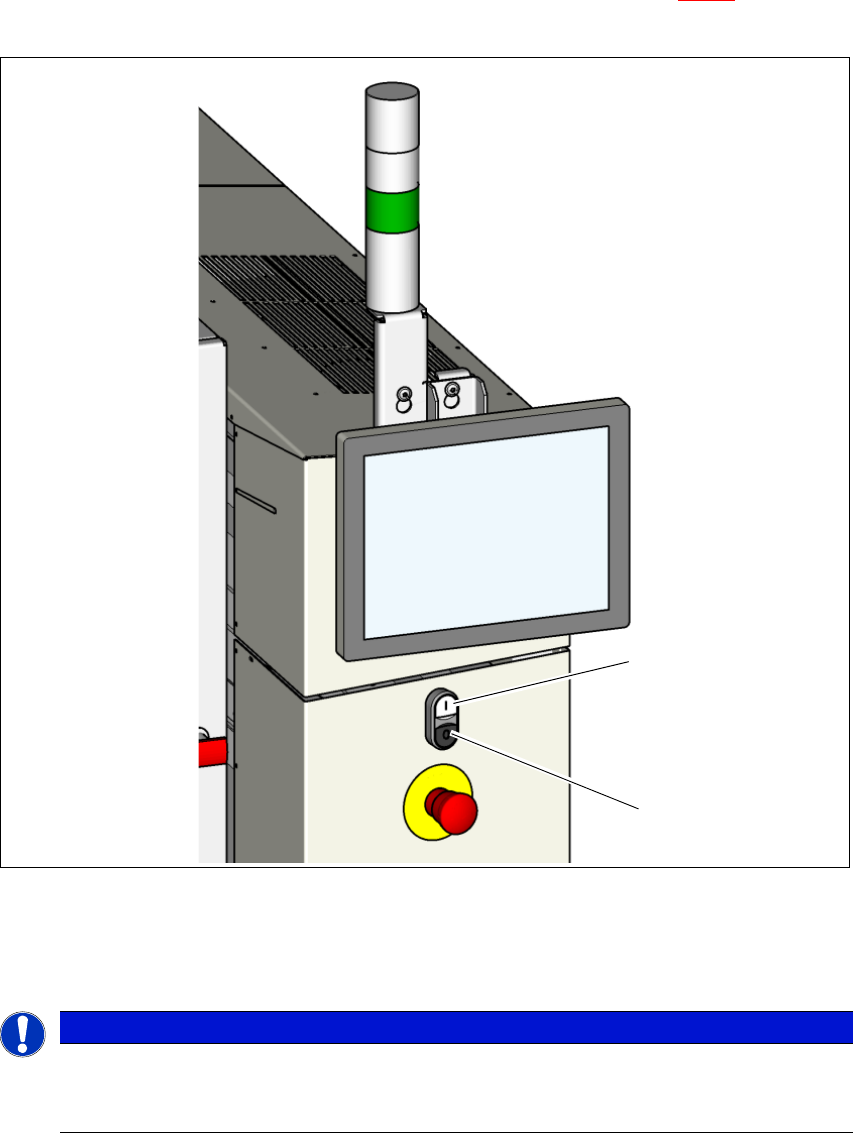

Afb. 2.6 - 2 Positie van de Start/Stop-druktoets op de bestukautomaat
(1) Start-druktoets (wit) op de bestukautomaat
(2) Stop-druktoets (zwart) op de bestukautomaat
2
WENK
In geval van SIPLACE SX1/SX2 V2
Het bedienveld van de SIPLACE SX1/SX2 is afgebeeld in Paragraaf 6.16 op bladzijde
340
.
(2)
(1)
