Gebruikershandleiding S IPLACE SX1/SX2 Machinever sies V2 en V3 6 Uitbreidingen van de verwerkingspost Vanaf programmaversie SR.713.1 Editie 12-2020 6.5 SIPLACE JTF-M 321 6.5.4 Afmetingen, inclusief JTF-M 6 Afb. 6.5 - 2 …
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.5 SIPLACE JTF-M Vanaf programmaversie SR.713.1 Editie 12-2020
320
6.5.3 Technische specificaties
6
SIPLACE JTF-M
Breedte
177 mm
Hoogte
587 mm
Specificaties van een JEDEC-sub-
straatmagazijn
Opslagcapaciteit
Substraatmagazijn, dun Achttien JEDEC-substraatmagazijnen
Substraatmagazijn, dik Veertien JEDEC-substraatmagazijnen
Wisselduurtijd van een substraatmaga-
zijn
Inschuif n na n+1 3,5 s
Lade 1 na 18 10 s
Lade 18 na 1 8,9 s
Cassette
Afmetingen ca. 330 mm x 150 mm x 230 mm
Maximaal belaadbare massa 2,7 kg (elk 150 g in geval van 18
laden)
Pneumatica
5,2 ... 9 bar
Persluchtverbruik
< 28,3 liter/min.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.5 SIPLACE JTF-M
321
6.5.4 Afmetingen, inclusief JTF-M
6

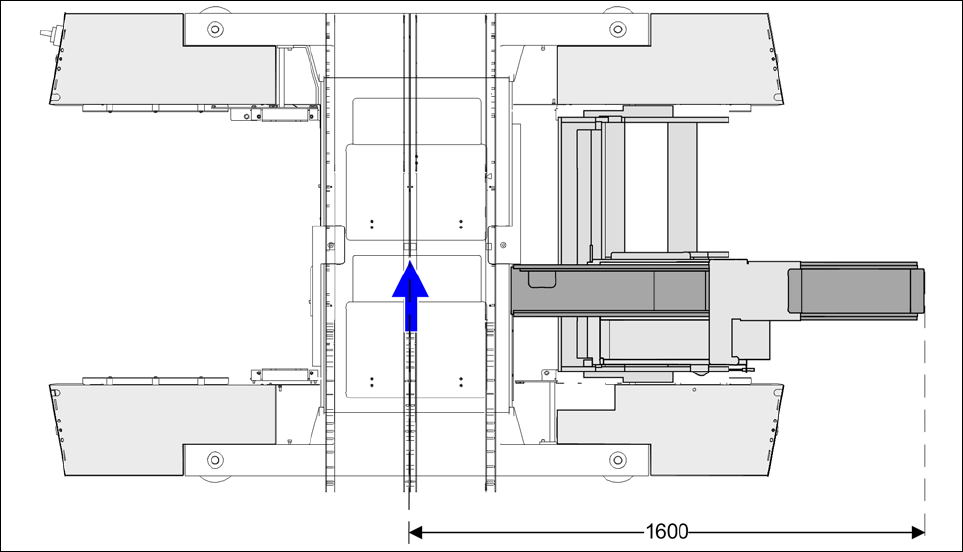

Afb. 6.5 - 2 Afmetingen van een SX-bestukautomaat, voorzien van JTF-M
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.6 Houders voor substraatmagazijn Vanaf programmaversie SR.713.1 Editie 12-2020
322
6.6 Houders voor substraatmagazijn
Artikelnummer 00141286-xx Houders voor substraatmagazijnen
Artikelnummer 00519840-xx Singelleikanaal voor substraatmagazijnhouders
Met de houders voor substraatmagazijnen kunt u zeer snel componenten gereed zetten op sub-
straatmagazijnen. Is de houder voor een substraatmagazijn niet beschikbaar? Dan kunt u alle
zestig transportsporen van de SX-wisseltafel gebruiken.
Om de houder voor substraatmagazijnen op de SX-wisseltafel te kunnen plaatsen, moet uw be-
stukautomaat zijn voorzien van een aangepast singelleikanaal.
De gedetailleerde beschrijving en bediening treft u aan in het document "Handleiding voor het
monteren - Handbediende lade - SIPLACE SX1/SX2", artikelnummer 00196823-xx.
De houder voor een substraatmagazijn kan enkel worden geplaatst als de desbetreffende com-
ponententafel inclusief het intrekraam in zijn uiterste positie is gemonteerd.
U kunt afzonderlijk geplaatste JEDEC-substraatmagazijnen of wafelpakketmagazijnen met be-
hulp van magneten fixeren op de substraatmagazijndrager. Plaatst u twee JEDEC-substraatma-
gazijnen? Dan moet u die inclusief de vergrendelbalken en arrêteerbalken fixeren.
Onderdelen: Artikelnummer:
Magneet 00316593-xx
Vergrendel- en arrêteerbalk voor JEDEC-magazijn 00372615-xx
WEES VOORZICHTIG
Vermijdbotsingen
Tijdens het inrijden en uitrijden van een componentenwagen mag de arrêtering voor de
substraatmagazijnen niet werkzaam zijn. Anders kunnen botsingen ontstaan met het lei-
kanaal voor een lege singel en met de houder van de pipetwisselaar.
De arrêtering voor het substraatmagazijn mag pas op de tafel werkzaam worden na-
dat de tafel is ingetrokken.
Voorafgaand aan het uitrijden van de tafel moet de arrêtering van het substraatma-
gazijn worden weggenomen.
