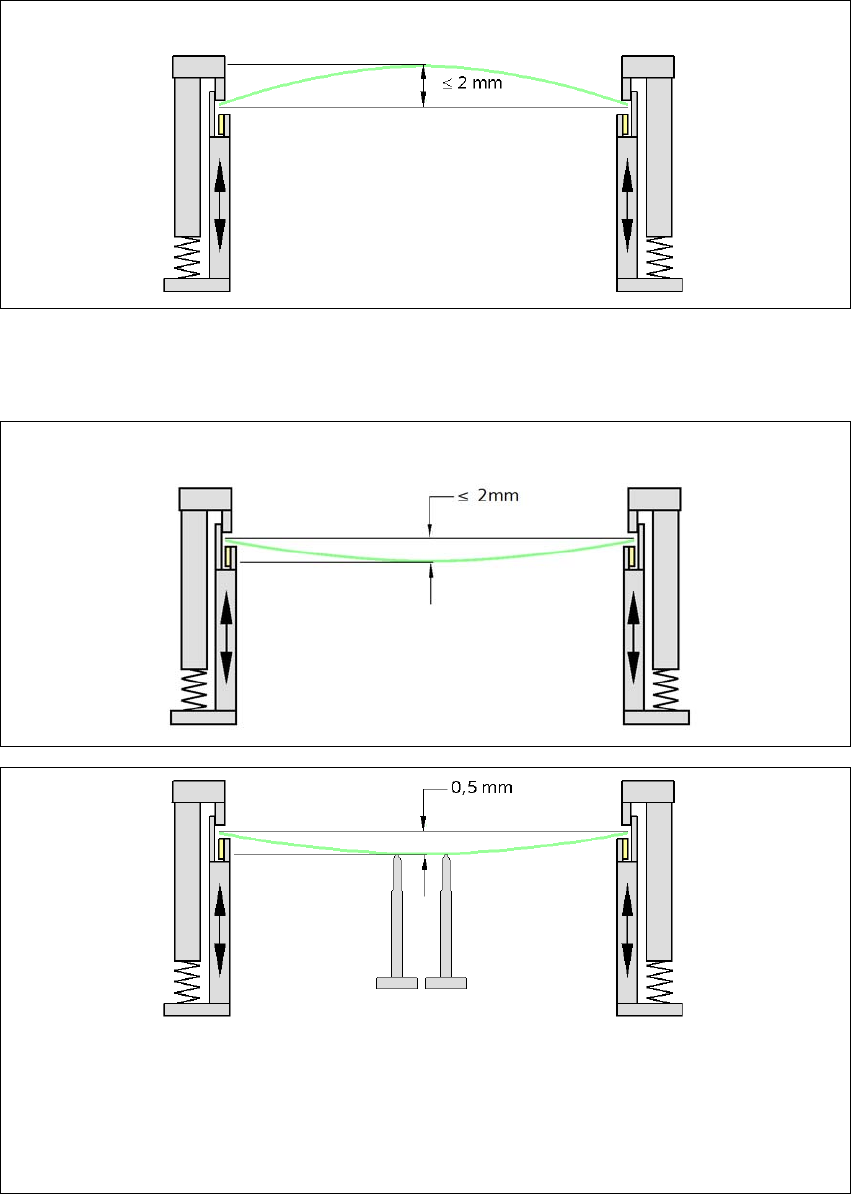

3.9.5.2 Printplaatwelving tijdens het bestukken
3
3
De functie voor het aanleren van de hoogte neemt wijzigingen qua oppervlaktepositie automatisch
over.
3
3
Printplaatwelving, naar boven toe, maximaal 2,5 mm.
Printplaatwelving, naar onder toe, maximaal 2,5 mm.
Ondersteuning van de printplaat
Wij adviseren u – om geen afbreuk te doen aan kwaliteit en snelheid van het bestukproces –de
printplaten te ondersteunen, bijvoorbeeld met de optie "Smart Pin Support". Daarmee zal de naar
onder toe gerichte welving van de printplaat minder bedragen dan 0,5 mm.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.9 Printplaat-transportsysteem
155
3.9.6 Printplaatcamera, type 34 GigE
Artikelnummer: 03101402-xx
3.9.6.1 Constructie
3
Afb. 3.9 - 5 Printplaatcamera, type 34 GigE
(1) Beeldversterker
(2) Lenzen voor de printplaatcamera en belichting
3.9.6.2 Technische specificaties
3
(1)
(2)
Merktekens op printplaten Maximaal 3 (afzonderlijke schakelingen en meervoudig optimale
benutting),
Maximaal 6 bij toepassing van de optie "Lange printplaat" (de
optimaliseerfunctie verstrekt optionele merktekens).
Lokale merktekens Maximaal 2 per printplaat (eventueel van verschillend type)
Bibliotheekgeheugen Maximaal 255 types merktekens als paspunt per individuele
schakeling
Beeldverwerking Methode 'Randdetectie' ("Singular Feature", separeerfunctie) op
basis van grijswaarden
Manier van belichten Opvallend licht (drie vrij programmeerbare niveaus)
Herkenningsduur per
correct of niet correct merkte-
ken
20 ... 200 ms
Blikveld 5,78 mm x 5,78 mm
Afstand tot het focusvlak 28 mm
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.9 Printplaat-transportsysteem Vanaf programmaversie SR.713.1 Editie 12-2020
156
3.9.6.3 Markeercriteria
3
3.9.6.4 Paspuntcriteria
3
Twee merktekens bepalen
Drie merktekens bepalen
X-/Y-positie, rotatiehoek van het gemiddelde verzet van de
printplaten
aanvullend: Schering, verzet gescheiden naar X-richting en naar
Y-richting
Vormen van de merktekens Synthetische merktekens: Cirkel, kruis, vierkant, rechthoek, ruit,
ringvormig, kwadratische en rechthoekige contouren, dubbel
kruis
Patroon: Willekeurig
Oppervlaktemateriaal van het
merkteken
Koper
Tin
Zonder oxidatie of soldeer-stopmiddel
Welving
1/10e van de structuurbreedte, altijd een goed con-
trast met de omgeving
Maten van de synthetische merktekens
Minimale X/ Y-grootte voor cirkel en rechthoek:
Minimale X/ Y-grootte voor cirkelring en rechthoekig kader:
Minimale X/ Y-grootte voor een kruis:
Minimale X/ Y-grootte voor een dubbel kruis:
Minimale X/ Y-grootte voor een ruit
Minimale kaderbreedte voor cirkelring en rechthoekig kader:
Minimale lijnbreedte resp. interlinie voor kruis, dubbel kruis:
Maximale X/ Y-grootte voor alle merktekenvormen:
Maximale lijndikte voor kruis, dubbel kruis:
Minimale toleranties, algemeen:
Maximale toleranties, algemeen:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2% van de nominale maat
20% van de nominale maat
Patroonmaten
Minimumgrootte
Maximumgrootte
0,5 mm
3 mm
Omgeving van de merktekens Een vrije ruimte rond de pasmerktekens is niet vereist als zich
binnen het zoekveld geen soortgelijke structuur met merktekens
bevindt.
Methoden - Detectieprocedure voor synthetische merktekens
- Gemiddelde grijswaarde
- Histogrammethode
- Sjabloonpassing
Grootte van de vorm resp.
structuren voor de merktekens
Synthetische merktekens
Andere procedures
Zie voor de maten van synthetische merktekens: paragraaf
3.9.6.3
Markeercriteria, bladzijde 156.
min. 0,3 mm
max. 5 mm
Afdekmateriaal Goed dekkend
Detectieduur Afhankelijk van de methode 20 ... 200 ms
