4 Opstellen en In bedrijf nemen Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
4.3 Opstellen van de bestukautomaat Vanaf programmaversie SR.713.1 Editie 12-2020
214
4

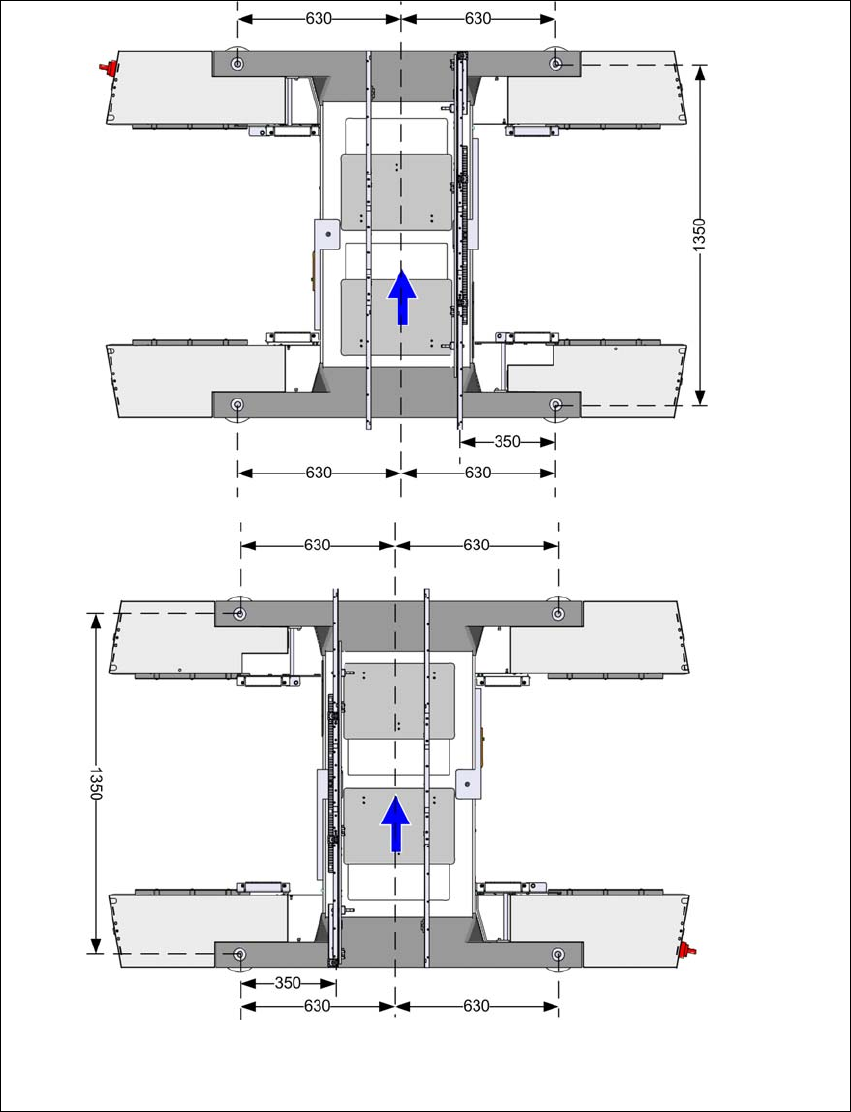

Afb. 4.3 - 5 Afstandsmaten (in mm) voor de machinevoeten in geval van enkelvoudig printplaattransport
Vaste transportwang op de
maximale rechterpositie
a
.
Vaste transportwang
op de maximale linker-
positie
a
.
a) Deze maat hangt af van de positie van de vaste
wang. Alle maten zijn in mm.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 4 Opstellen en In bedrijf nemen
Vanaf programmaversie SR.713.1 Editie 12-2020 4.3 Opstellen van de bestukautomaat
215

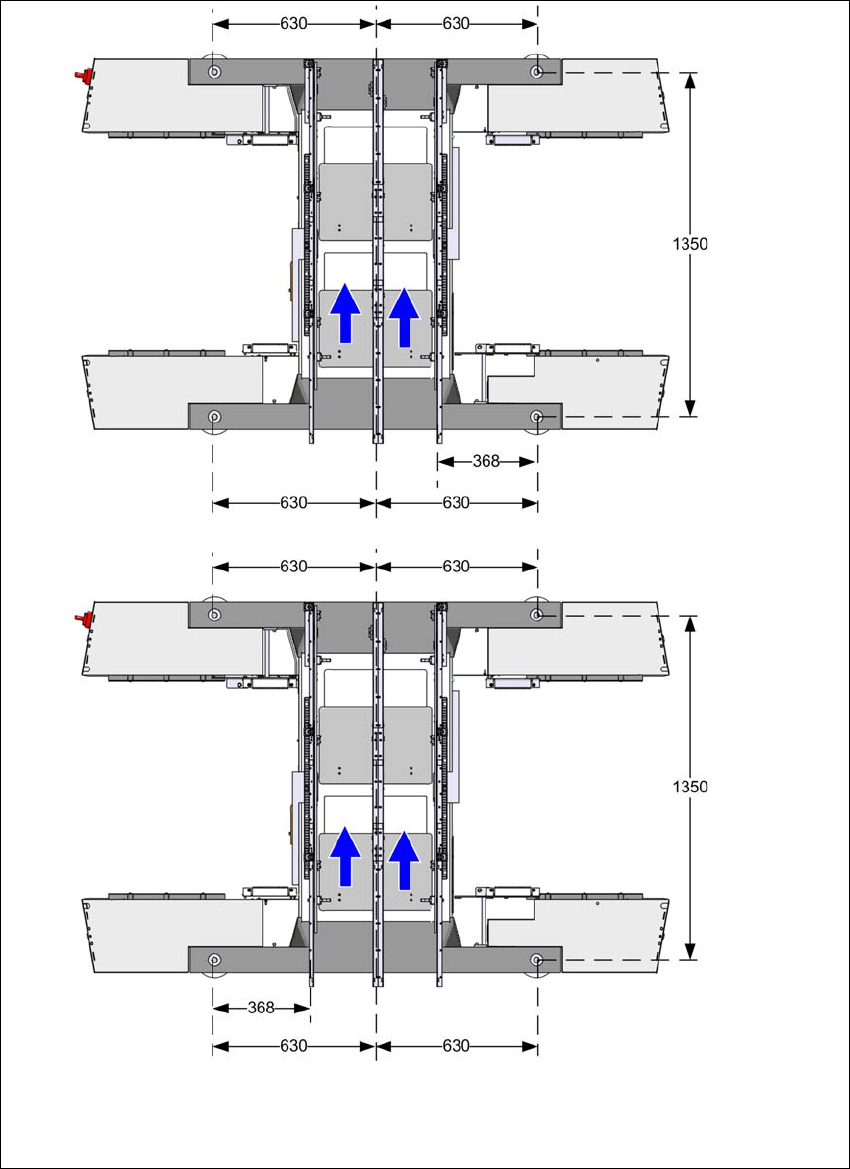

4.3.7.2 Afstandsmaten (in mm) voor de machinevoeten in geval van dubbelvoudig print-
plaattransport
4
Afb. 4.3 - 6 Afstandsmaten in (mm) voor de machinevoeten in geval van dubbelvoudig printplaattransport
Vaste transportwang op
de maximale linkerposi-
tie
a
.
Vaste transportwang op de maxi-
male rechterpositie
a
.
a) Deze maat hangt af van de positie van de vaste
wang. Alle maten zijn in mm.
4 Opstellen en In bedrijf nemen Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
4.3 Opstellen van de bestukautomaat Vanaf programmaversie SR.713.1 Editie 12-2020
216

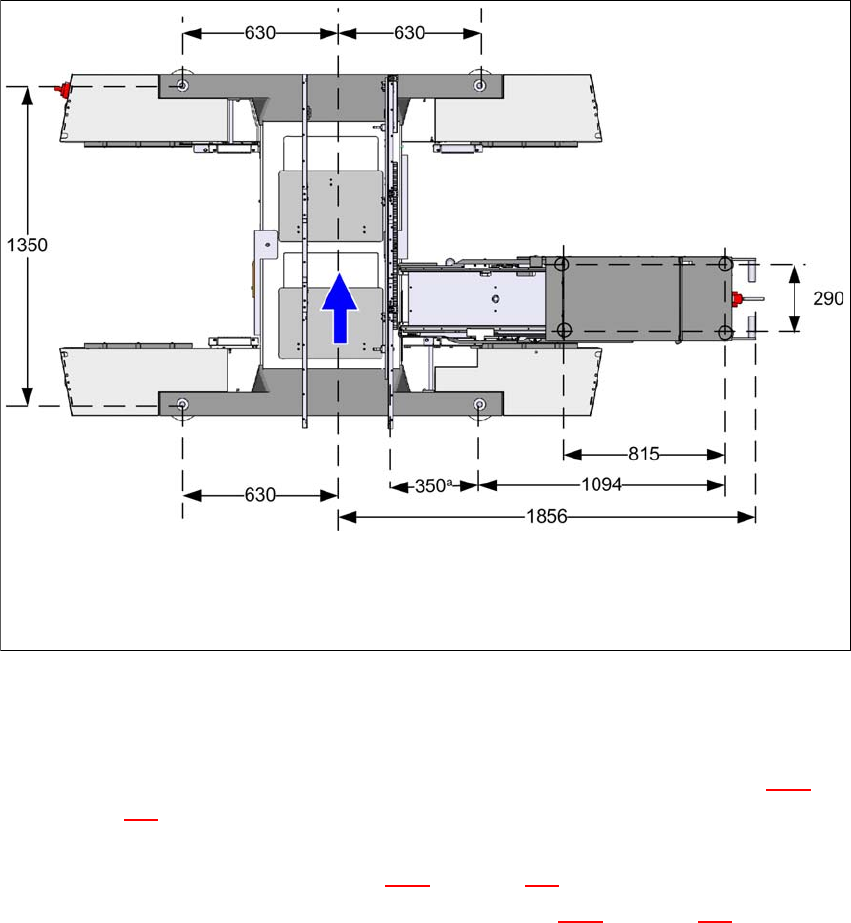

4.3.7.3 Afstandsmaten voor de machinevoeten van een bestukautomaat en WPC5/WPC6
4
Afb. 4.3 - 7 Afstandsmaten (in mm) voor de machinevoeten van een bestukautomaat en WPC5/WPC6
4.3.8 Opnemen van de bestukautomaat in de productiestraat
Raadpleeg de algemene waarschuwende wenken, zoals beschreven in paragraaf 4.3.1,
bladzijde 204
.
Raadpleeg de algemene waarschuwende wenken voor het transporteren van de bestukau-
tomaat, zoals beschreven in paragraaf 4.3.2
, bladzijde 205.
Gereedschappen en hulpmiddelen treft u aan in paragraaf 4.3.5, bladzijde 208.
4.3.8.1 Uitlijnen en justeren van de bestukautomaat in de productiestraat
Hef met behulp van de vorkheftruck uw bestukautomaat zo hoog tot de machinevoeten ont-
last zijn.
Bepaal de printplaattransporthoogte van de bestukautomaten in de productiestraat. Stel met
behulp van de zeskantbouten de hoogte in op ongeveer de gewenste hoogte.
Monteer zo nodig de machinevoeten voor de desbetreffende printplaattransporthoogte (zie
paragraaf 4.3.6 op bladzijde 209).
a) Deze maat hangt af van de positie van de vaste
wang. Alle maten zijn in mm.
