6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.3 Verlengstuk voor de inloopband Vanaf programmaversie SR.713.1 Editie 12-2020
308
6.3 Verlengstuk voor de inloopband
Artikelnummer 00520560-xx Inloopbandverlengstuk voor enkelvoudig transport
Artikelnummer 00520561-xx Inloopband-verlengstuk voor enkelvoudig transport
6.3.1 Beschrijving
Printplaat-streepjescodelezers kunnen worden gemonteerd op het verlengstuk van de inloop-
band.
6

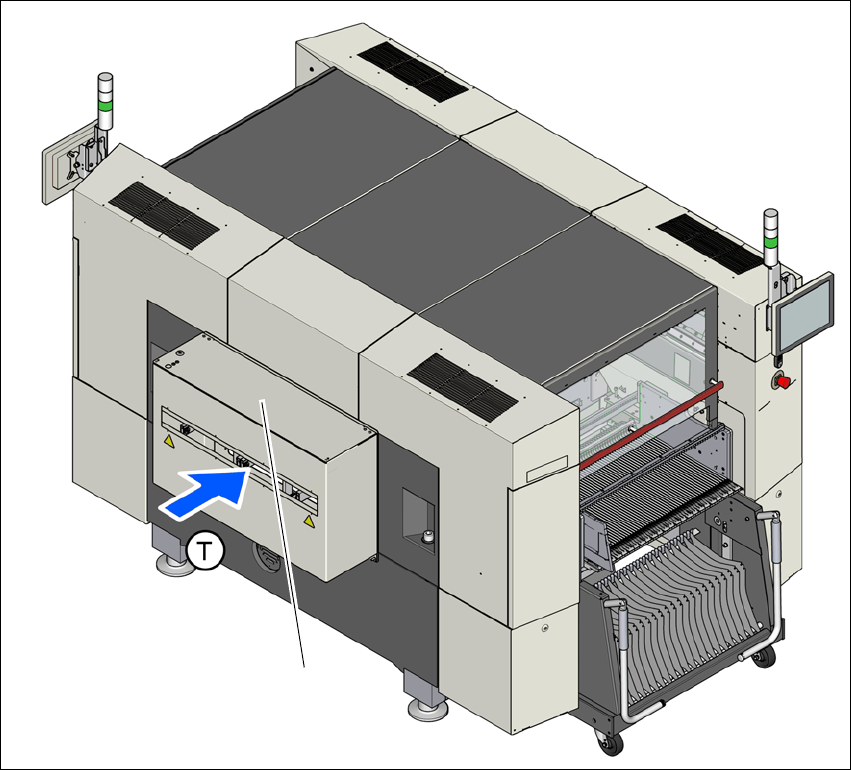

Afb. 6.3 - 1 Inloopband-verlengstuk voor de SIPLACE SX1/SX2
(1)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.4 Wafelpakketwisselaar (WPC5/WPC6)
309
6.4 Wafelpakketwisselaar (WPC5/WPC6)
De werking en de technische specificaties voor model WPC5 zijn vergaand identiek aan die voor
model WPC6. De WPC6 is echter aanvullend voorzien van een "non stop"-module.
6.4.1 Beschrijving
De wafelpakketwisselaar legt componenten in substraatmagazijnen gereed, zodat bij het opslaan
en automatisch wisselen van substraatmagazijn onnodig tijdverlies wordt voorkomen. Door een
keuzevrije programmeerbare toegang tot maximaal 28 substraatmagazijnen wordt bovendien het
aanbod aan gereedliggende componenten vergroot.
De wafelpakketwisselaar is voorzien van een ingebouwd wielstel en kan dus gemakkelijk worden
verplaatst naar een andere stelplaats. Deze wisselaar wordt uitgeleverd met de voor de bestuk-
automaat gerealiseerde printplaat-transporthoogte, maar kan met luttele handgrepen worden
aangepast op printplaat-transporthoogten van 900, 930 of 950 mm De andere stelplaats moet zijn
uitgerust met een componententafel voor dertig stelplaatsen.
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.4 Wafelpakketwisselaar (WPC5/WPC6) Vanaf programmaversie SR.713.1 Editie 12-2020
310
6.4.2 Overzicht
Artikelnummer 00119827-xx WPC5
Artikelnummer 00119828-xx WPC6
6
Afb. 6.4 - 1 WPC6 op de SIPLACE SX1/SX2
(1) WPC6
(2) "Non Stop"-module (uitsluitend voor model WPC6)
(3) Componentenwagen met dertig sporen
(1)
(3)
(2)
