5.6 Fout- en storingmeldingen en online-helpfunctie
Wordt tijdens de werkzaamheden aan de bestukautomaat gealarmeerd? Dat verschijnen die
alarmmeldingen rood gekleurd in het statusveld van het bedienpaneel. Het symbool voor
Alarm-
informatie
is actief.
De rood geaccentueerde schermtoets op de symbolenbalk indiceert dat de bedienaar moet ingrij-
pen.
5

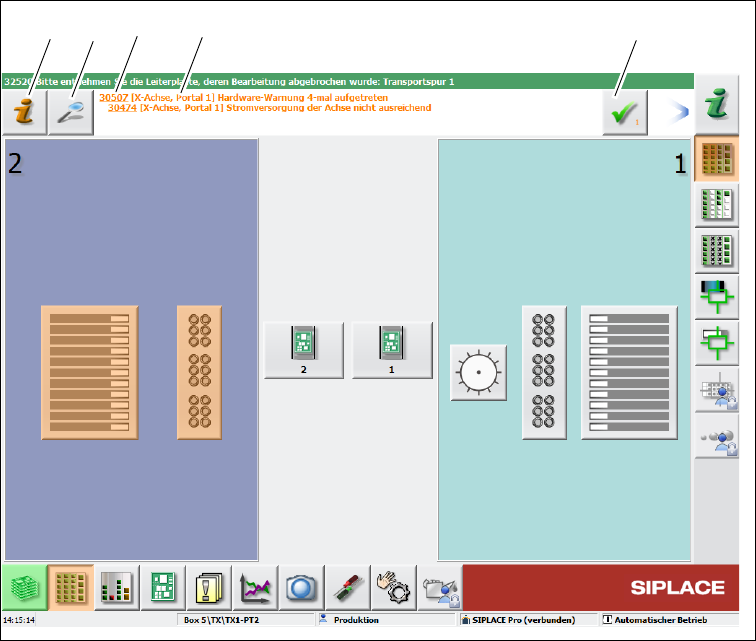

Afb. 5.6 - 1 Venster met alarmmelding (voorbeeld)
Legenda bij afbeelding . 5.6 - 1
(1) Symbool 'Alarminformatie': om hulp in te roepen bij de actuele alarmsituatie
(2) Symbool 'Details': om gedetailleerde informatie op te roepen (zoals de bron van de fout of
storing, tijdstip van optreden)
(3) Alarmnummer
(4) Alarmmelding: Beknopte informatie over de alarmsituatie
(5) Symbool "Alarm kwiteren": om blijk te geven van ontvangst van de melding om die melding
daarna te wissen
(1)
(2) (3)
(4)
(5)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 5 Taken met, en handelingen aan de bestukautomaat
Vanaf programmaversie SR.713.1 Editie 12-2020 5.6 Fout- en storingmeldingen en online-helpfunctie
253
5.6.1 Informatie tonen over de actuele alarmsituatie
Wilt u informatie over de actuele alarmsituatie laten tonen? Klik dan op het symbool om het
helpsysteem van de computer voor de verwerkingspost te starten. Nu verschijnt het beginvenster
van het
helpsysteem met de gezochte informatie over de alarmsituatie. De getoonde informatie
heeft betrekking op de actueel getoond alarmsituatie waarvoor de helpfunctie werd ingeroepen.
Is de oorzaak van het alarm weggenomen en heeft de bestukautomaat daarvan automatisch ken-
nis genomen? Dan verdwijnt de alarmmelding automatisch uit het statusveld.
Wordt het wegnemen van de alarmoorzaak niet automatisch herkend? Dan kunt u de alarmmel-
ding handmatig verwijderen uit het statusveld.
Klik daarop op het symbool De alarmmelding wordt daarna niet langer in het statusveld
getoond.
5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.6 Fout- en storingmeldingen en online-helpfunctie Vanaf programmaversie SR.713.1 Editie 12-2020
254
5.6.2 Informatie tonen over de geselecteerde alarmsituatie
Klik op schermtoets (1) van de symbolenbalk.
Nu worden alle verschenen alarmmeldingen getoond.
Kies een categorie fouten of storingen via de schermtoetsen op de verticale symbolenbalk
(2).
Klik op een melding in het overzicht van alarmmeldingen (3), om gedetailleerde informatie
over de desbetreffende alarmsituatie op te roepen.
. 5

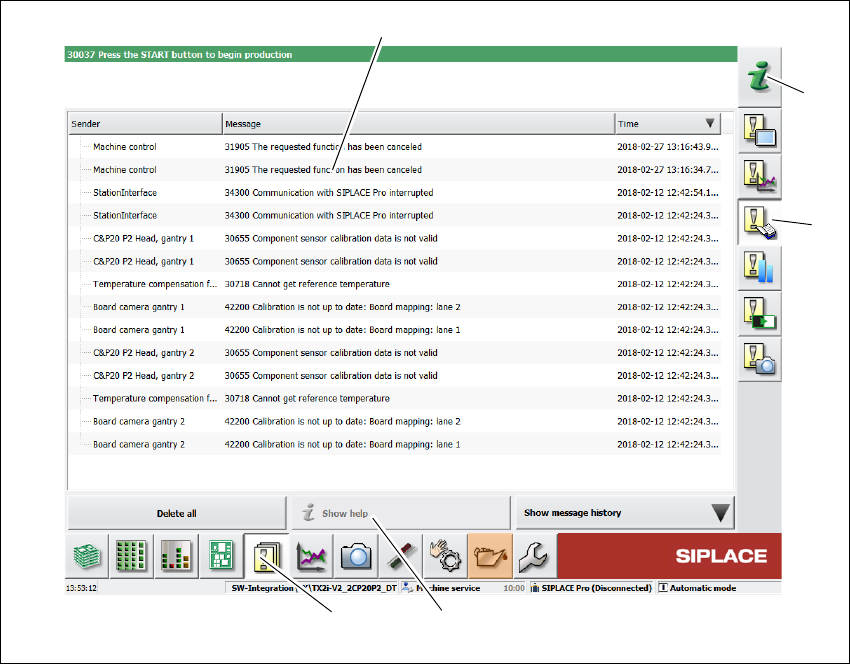

Afb. 5.6 - 2 Voorbeeld: Overzicht van de alarmmeldingen
Kies een alarmmelding uit het overzicht, waarover u meer informatie wilt ontvangen.
Klik op schermtoets "Help tonen" (4) om de informatie te laten tonen.
Alarminformatie over een andere alarmsituatie kunt u via de index van het helpsysteem (5) zoe-
ken en laten tonen als u het alarmnummer invoert.
(5)
(2)
(3)
(4)
(1)
