Gebruikershandleiding S IPLACE SX1/SX2 Machinever sies V2 en V3 6 Uitbreidingen van de verwerkingspost Vanaf programmaversie SR.713.1 Editie 12-2020 6.1 Pipetwisselaars 297 6.1.2.5 Situering van de pipetwisselaars voor d…
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.1 Pipetwisselaars Vanaf programmaversie SR.713.1 Editie 12-2020
296
6.1.2.3 Pipetmagazijn met negen garages voor 28xx-pipetten
6

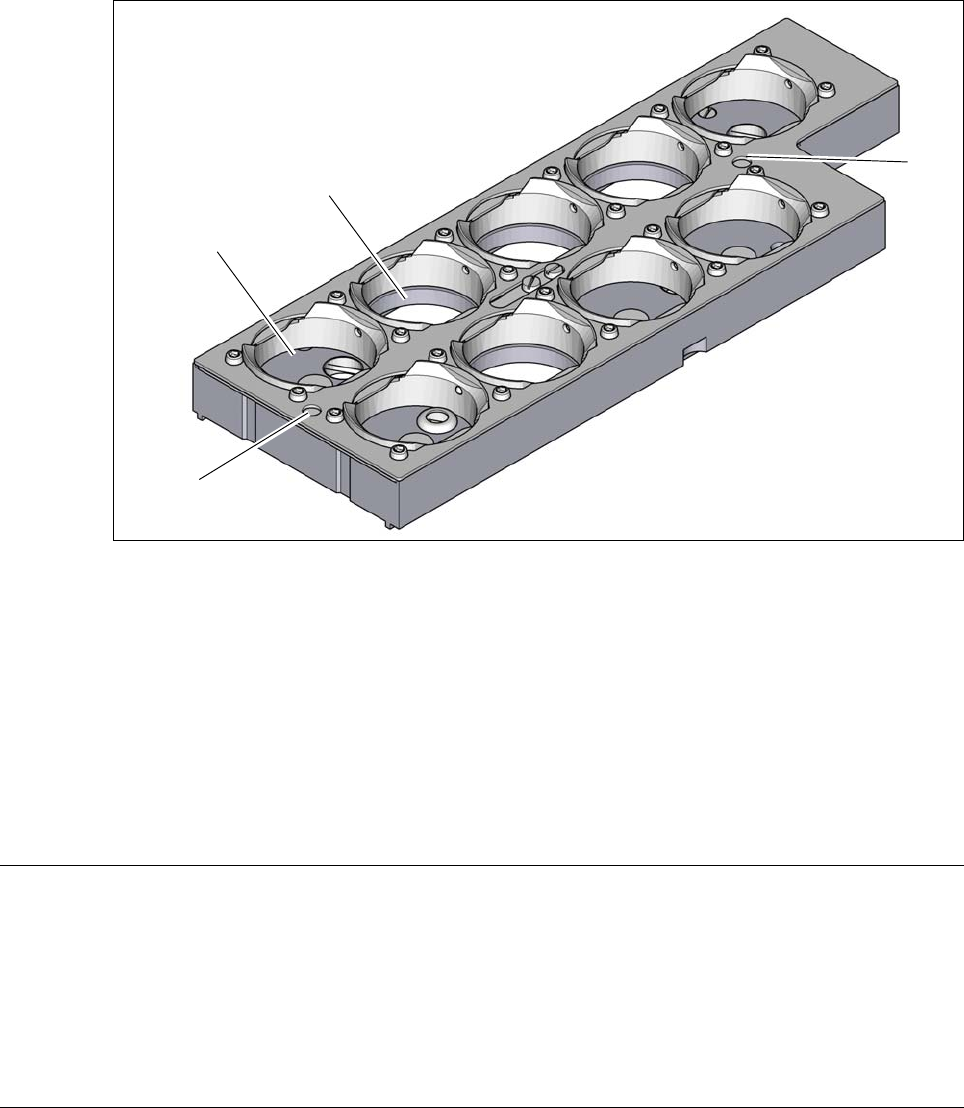

Afb. 6.1 - 5 Pipetmagazijn voor 28xx-pipetten
(1) Vijf garages voor 28xx-pipetten met een maximale pipetteren van 12,5 mm
(garagenummers 1, 5, 6, 8 en 9)
(2) Vier garages voor 28xx-pipetten met een maximale pipetteren van 16,5 mm
(garagenummers 2, 3, 4 en 7)
(3) Merktekens (uitsluitend zichtbaar als de vergrendelplaat is geopend)
6.1.2.4 Technische specificaties
6
(1)
(2)
(3)
(3)
Pipetwisselaars voor de SIPLACE Multistar
Aantal magazijnen per stelplaats
*a
4
Aantal pipetgarages per stelplaats 69
Standaardconfiguratie per stelplaats Drie magazijnen met zestig stuks20xx-pipetgarages
Eén magazijn met negen stuks 28xx-pipetgarages
Pipettypes 20xx, 28xx
*)a Steeds moeten alle magazijnen op een pipetwisselaar zijn aangebracht.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.1 Pipetwisselaars
297
6.1.2.5 Situering van de pipetwisselaars voor de SIPLACE MultiStar
6
Afb. 6.1 - 6 Situering van de pipetwisselaars SIPLACE MultiStar - Voorbeeld
6
(1) Componentenwagen op de binnenpositie
(2) Componentenwagen op de buitenpositie
(PPW) Pipetwisselaar
(PA) Bestukbaar bereik
(1)
(2)
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.1 Pipetwisselaars Vanaf programmaversie SR.713.1 Editie 12-2020
298
6.1.3 Monteren van de pipetwisselaar C&P20 P / C&P20 P2 / CPP
De pipetwisselaars zijn bevestigd aan de intrekvoorziening van de componentenwagen.
Lijn de pipetwisselaars zo uit dat de schuine zijde naar de intrekvoorziening van de compo-
nentenwagen wijst.
6
6.1.3.1 Wenken voor het bedienen
Vult u een magazijn voor de eerste keer met een bepaalde type pipet? Breng dan een zelf-
klevend opdracht ter identificatie aan.
6
Open de vergrendelplaat en steek de pipetten in de pipetgarages.
Sluit de vergrendelplaat zodat de pipetten niet uit de magazijnen kunnen vallen.
6
6
U treft een beschrijving van de programmering van de pipetwisselaar aan in de gebrui-
kershandeling van de SIPLACE Pro.
WAARSCHUWING
Gevaar voor kopbeschadigingen bij een gemengde configuratie!
In geval van gemengde configuraties bestaat er het gevaar dat de bestukkoppen be-
schadigd raken.
Monteer voor elke bestukkop slechts de bijbehorende pipetwisselaars inclusief de
pipetmagazijnen voor de desbetreffende bestukkop.
WENK
6
Vul een magazijn als die zich buiten de bestukautomaat bevindt. Wissel telkens en-
kel volledige magazijnen om.
WEES VOORZICHTIG
Vullen van de magazijnen!
Vul uitsluitend magazijnen als alle pipetten, die zich in de Vergaar&Plaats-kop be-
vinden, in hun respectieve magazijnen zijn teruggeplaatst.
WENK
Gevaar voor beknelling!
Vallen componenten op het magazijn? Dan bestaat het gevaar dat die componenten
bekneld raken in de vergrendelplaat.
Voorkom dus dat componenten op het magazijn vallen.
Maak daarom de magazijnen en de vrije stelplaatsen periodiek schoon.
