6.10 Stationaire camera's
6.10.1 Componentcamera, stationair pakkend en plaatsend, type 25 GigE (FC-
camera)
Artikelnummer 03222727-xx Componentcamera, stationair pakkend en plaatsend, type 25 GigE
6

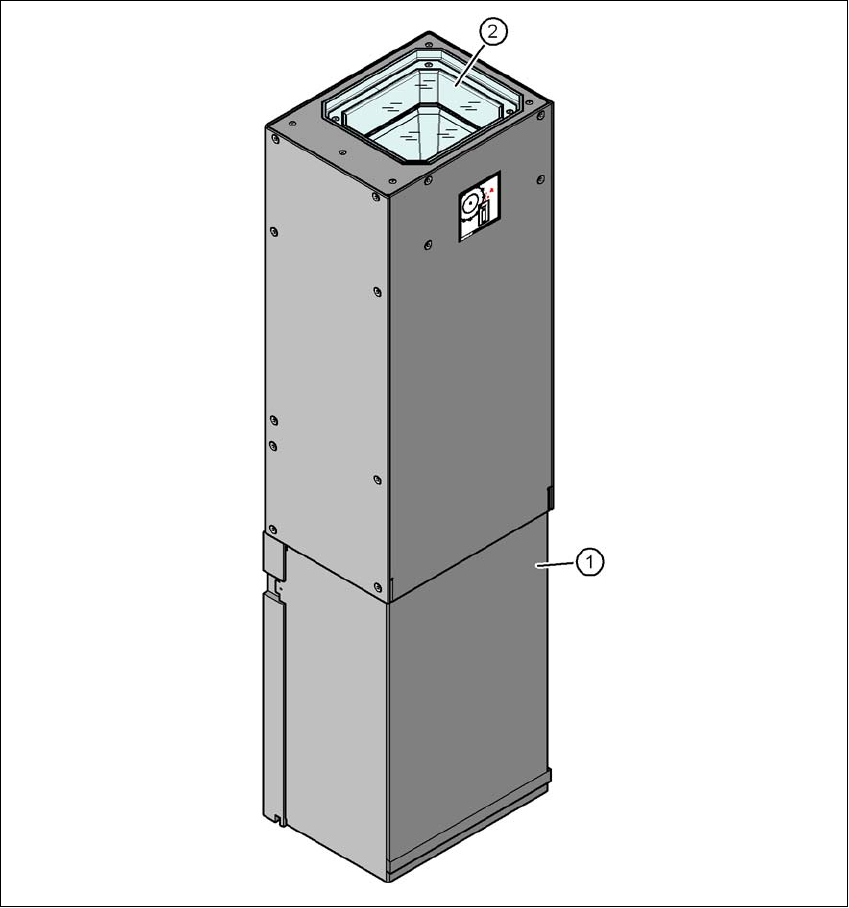

Afb. 6.10 - 1 Componentcamera, stationair pakkend en plaatsend, type 25 GigE (FC-camera)
(1) Camerabehuizing met ingebouwde camera en beeldversterker
(2) Glasplaat - met daaronder niveaus voor belichten en lenzen
6.10.1.1 Veiligheidinstructies
6
WAARSCHUWING
Gevaar voor botsingen!
Tijdens het wisselen van bestukkop van TwinStar naar SpeedStar kan de SpeedStar in
aanraking komen met de camerabehuizingen.
Demonteer daarom de stationaire componentcamera van de TwinStar.
Wisselt u van bestukkop van TwinStar naar MultiStar? Dan wordt de stationaire com-
ponentcamera in de onderste positie geïnstalleerd.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.10 Stationaire camera's
331
6.10.1.2 Technische specificaties
6
Componentmaten 0,2 mm x 0,2 mm tot 16 mm x 16 mm bij enkelvoudige meting van het
component
Componentenspectrum 0402 tot SO, PLCC, QFP, voeten, connectoren, BGA, bijzondere
componenten, Bare Die, Flip-Chip, Shield
Minimale rastermaat
voor de pootjes
0,25 mm
Minimale breedte van de
pootjes
0,1 mm
Minimale rastermaat
voor de balletjes
0,14 mm
Minimale diameter van
de balletjes
0,08 mm
Blikveld 19,4 mm x 19,4 mm
Manier van belichten Opvallend licht (zes vrij programmeerbare niveaus)
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.10 Stationaire camera's Vanaf programmaversie SR.713.1 Editie 12-2020
332
6.10.2 Componentcamera, stationair pakkend en plaatsend, type 33 GigE
Artikelnummer 00588100-xx Stationaire camera voor bestukkop CPP, type 33 GigE
6
Afb. 6.10 - 2 Constructie van de stationaire componentcamera, pakkend en plaatsend, type 33 GigE
(1) Camerabehuizing met ingebouwde camera en beeldversterker
(2) Glasplaat - met daarop niveaus voor belichten en lenzen
