5.4 Afschakelen van de SIPLACE-productiestraat
5
5.4.1 Afschakelen van verwerkingsposten
Handel als volgt om een verwerkingspost af te schakelen:
Breng alle bestukprocessen ten einde zodat geen printplaat meer in de bestukautomaat aan-
wezig is.
Verifieer of de Z-assen van alle bestukkoppen zich in hun bovenste eindpositie bevinden.
Inspecteer of zich nog componenten bij de bestukkoppen bevinden. Zo ja, neem dan die com-
ponenten weg.
Verlaat – via het venster – het computerprogramma van de verwerkingspost
Instellingen --> Machine-instellingen --> Machine deactiveren...
Is de computer gedeactiveerd? Schakel dan de verwerkingspost uit door de hoofdschakelaar
in de stand 'Uit' te brengen.
5.4.2 Afsluiten van SIPLACE Pro (Windows)
Ga op de menubalk van SIPLACE Pro naar Object --> Afsluiten.
Sluit alle overige programma's die op de computer draaien.
Ga via het startmenu van Windows naar Deactiveren.
WEES VOORZICHTIG
Raadpleeg beslist de hierna beschreven procedure als u de productiestraat wilt gaan
afschakelen.
5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.5 De bedienpanelen Vanaf programmaversie SR.713.1 Editie 12-2020
244
5.5 De bedienpanelen
Bedienpanelen zijn verdeeld in de hieronder beschreven velden.
Wij nemen als voorbeeld hier het bedienpaneel in het venster 'Productie' van een SX-bestukau-
tomaat.
Afb. 5.5 - 1 Componenten van het bedienpaneel in het venster 'Productie' " (voorbeeld in geval van SIPLACE SX)
Legenda
(1) Statusveld (uitlezing van statusmeldingen en fout-/storingmeldingen)
(2) Bewerkzone / Uitleeszone
(3) Symbolenbalk
(4) Informatiecel
(5) Uitlezen van gewijzigde configuraties en additionele opties, bijvoorbeeld de streepjescode-
bedrijfsmodus
(1)
(2)
(3)
(4)
(5)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 5 Taken met, en handelingen aan de bestukautomaat
Vanaf programmaversie SR.713.1 Editie 12-2020 5.5 De bedienpanelen
245
5.5.1 Statusveld
Het statusveld toont de actuele staat waarin de machine verkeert, de laatst opgetreden fouten en
storingen, en de te nemen actie..
Rechts van het statusveld worden – afhankelijk van de staat waarin de machine verkeert – de vol-
gende symbolen getoond:

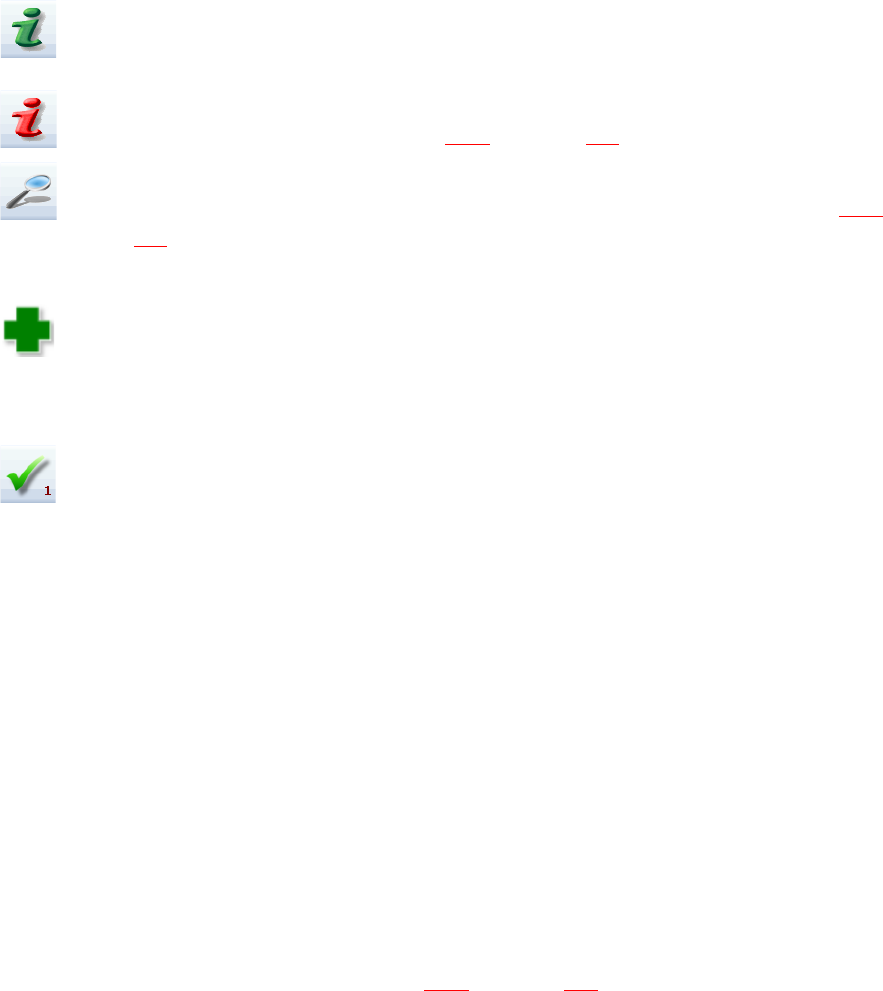

(Groen) Roept de contextgevoelige helpfunctie op bij het actuele venster. Alle bedienorganen van
dit venster worden beknopt toegelicht
(Rood) Roept het helpsysteem op. Dit toont de mogelijke oorzaken voor de opgetreden fout of sto-
ring evenals de remedies (zie paragraaf 5.6.1
, bladzijde 253).
Opent een dialoogvenster om te tonen: de bron van fout of storing, de fout- of storingmeldtekst
evenals datum en tijdstip waarop de fout of storing zich manifesteerde (zie paragraaf 5.6.1
, blad-
zijde 253
). Vanaf dit punt kunt u ook hulp inroepen om de actuele fout- of storingsituatie het hoofd
te bieden.
Roept een detailvenster op voor de actuele fout of storing. Via dit venster kunt u direct remedies
oproepen om de oorzaak van fout of storing weg te nemen (wordt enkel bij bepaalde fout- of sto-
ringmeldingen getoond).
Verwijdert de actueel getoonde fout-/storingmeldingen van het statusveld.
5.5.2 Uitleeszone en bewerkzone
Deze zone toont de schermtoetsen voor het instellen resp. inleiden van functies, algemene infor-
matie over de printplaat, de uitrusting resp. inrichting, de partij en overige wenken.
Geanimeerde en veelkleurige objecten tonen de procedures of toestanden (bijvoorbeeld: bewer-
ken, stelplaats leeg etc.).
|Een overzicht over alle schermtoetsen en informatie treft u aan in de online-helpfunctie.
5.5.3 Symbolenbalk
De symbolenbalk draagt schermtoetsen voor de hoofdfuncties van de programmatuur voor de
verwerkingspost.
Daarmee kunt u bedienpanelen in andere vensters oproepen en vandaar kunt u gebruik maken
van de andere functies (zie paragraaf 5.5.5
, bladzijde 250).
