5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.3 Inschakelen van de SIPLACE-productiestraat Vanaf programmaversie SR.713.1 Editie 12-2020
242
5
Afb. 5.3 - 2 Stroomschema"Inschakelen van de SIPLACE-productiestraat"
Computer van de verwerkingspost
Inschakelen
Inspecteren van de uitrusting resp. inrichting
(instellen van de toevoermodule)
Aanleren van merkte-
kens
Inlezen van printplaatgegevens
Bedienen van de start-druktoets
Wachten op de referentiegang
Laten inlopen van een printplaat
Wachten op printplaten
Inspecteren van de uitrusting resp. inrichting
(in geval de tafel 'rood' is gemerkt
Zo nodig Wijzigen van de pipetconfiguratie
Inspectie van de pipetten
Merkte-
kens
Spoor-
fouten
Bestukken
Uitrusting resp. Inrichting inspecteren
Sporen vullen
Bestukken
Printplaat op de uitloop-
band
Cursief gezet: Wordt door de verwerkings-
post verzorgd resp. gemeld
Ja
Ja
Nee
Nee
Voorinstellingen op de bestukauto-
maat
Inleesassistent
Programmeersysteem
Handelingen
Kwiteren van de omstelling via de
inleesassistent
Vet gezet: Uit te voeren door de bedienaar
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 5 Taken met, en handelingen aan de bestukautomaat
Vanaf programmaversie SR.713.1 Editie 12-2020 5.4 Afschakelen van de SIPLACE-productiestraat
243
5.4 Afschakelen van de SIPLACE-productiestraat
5
5.4.1 Afschakelen van verwerkingsposten
Handel als volgt om een verwerkingspost af te schakelen:
Breng alle bestukprocessen ten einde zodat geen printplaat meer in de bestukautomaat aan-
wezig is.
Verifieer of de Z-assen van alle bestukkoppen zich in hun bovenste eindpositie bevinden.
Inspecteer of zich nog componenten bij de bestukkoppen bevinden. Zo ja, neem dan die com-
ponenten weg.
Verlaat – via het venster – het computerprogramma van de verwerkingspost
Instellingen --> Machine-instellingen --> Machine deactiveren...
Is de computer gedeactiveerd? Schakel dan de verwerkingspost uit door de hoofdschakelaar
in de stand 'Uit' te brengen.
5.4.2 Afsluiten van SIPLACE Pro (Windows)
Ga op de menubalk van SIPLACE Pro naar Object --> Afsluiten.
Sluit alle overige programma's die op de computer draaien.
Ga via het startmenu van Windows naar Deactiveren.
WEES VOORZICHTIG
Raadpleeg beslist de hierna beschreven procedure als u de productiestraat wilt gaan
afschakelen.
5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.5 De bedienpanelen Vanaf programmaversie SR.713.1 Editie 12-2020
244
5.5 De bedienpanelen
Bedienpanelen zijn verdeeld in de hieronder beschreven velden.
Wij nemen als voorbeeld hier het bedienpaneel in het venster 'Productie' van een SX-bestukau-
tomaat.

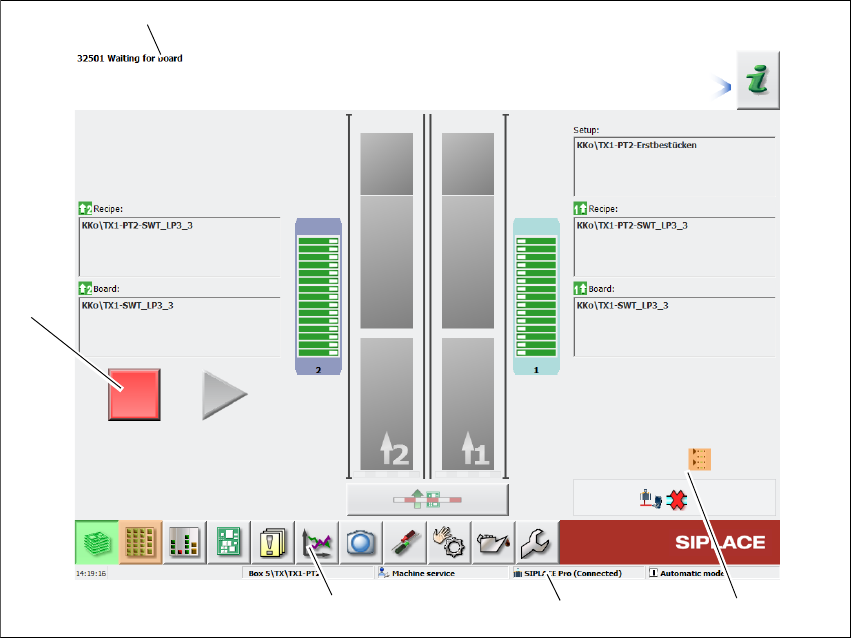

Afb. 5.5 - 1 Componenten van het bedienpaneel in het venster 'Productie' " (voorbeeld in geval van SIPLACE SX)
Legenda
(1) Statusveld (uitlezing van statusmeldingen en fout-/storingmeldingen)
(2) Bewerkzone / Uitleeszone
(3) Symbolenbalk
(4) Informatiecel
(5) Uitlezen van gewijzigde configuraties en additionele opties, bijvoorbeeld de streepjescode-
bedrijfsmodus
(1)
(2)
(3)
(4)
(5)
