Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.4 Wafelpakketwisselaar (WPC5/WPC6)
309
6.4 Wafelpakketwisselaar (WPC5/WPC6)
De werking en de technische specificaties voor model WPC5 zijn vergaand identiek aan die voor
model WPC6. De WPC6 is echter aanvullend voorzien van een "non stop"-module.
6.4.1 Beschrijving
De wafelpakketwisselaar legt componenten in substraatmagazijnen gereed, zodat bij het opslaan
en automatisch wisselen van substraatmagazijn onnodig tijdverlies wordt voorkomen. Door een
keuzevrije programmeerbare toegang tot maximaal 28 substraatmagazijnen wordt bovendien het
aanbod aan gereedliggende componenten vergroot.
De wafelpakketwisselaar is voorzien van een ingebouwd wielstel en kan dus gemakkelijk worden
verplaatst naar een andere stelplaats. Deze wisselaar wordt uitgeleverd met de voor de bestuk-
automaat gerealiseerde printplaat-transporthoogte, maar kan met luttele handgrepen worden
aangepast op printplaat-transporthoogten van 900, 930 of 950 mm De andere stelplaats moet zijn
uitgerust met een componententafel voor dertig stelplaatsen.
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.4 Wafelpakketwisselaar (WPC5/WPC6) Vanaf programmaversie SR.713.1 Editie 12-2020
310
6.4.2 Overzicht
Artikelnummer 00119827-xx WPC5
Artikelnummer 00119828-xx WPC6
6

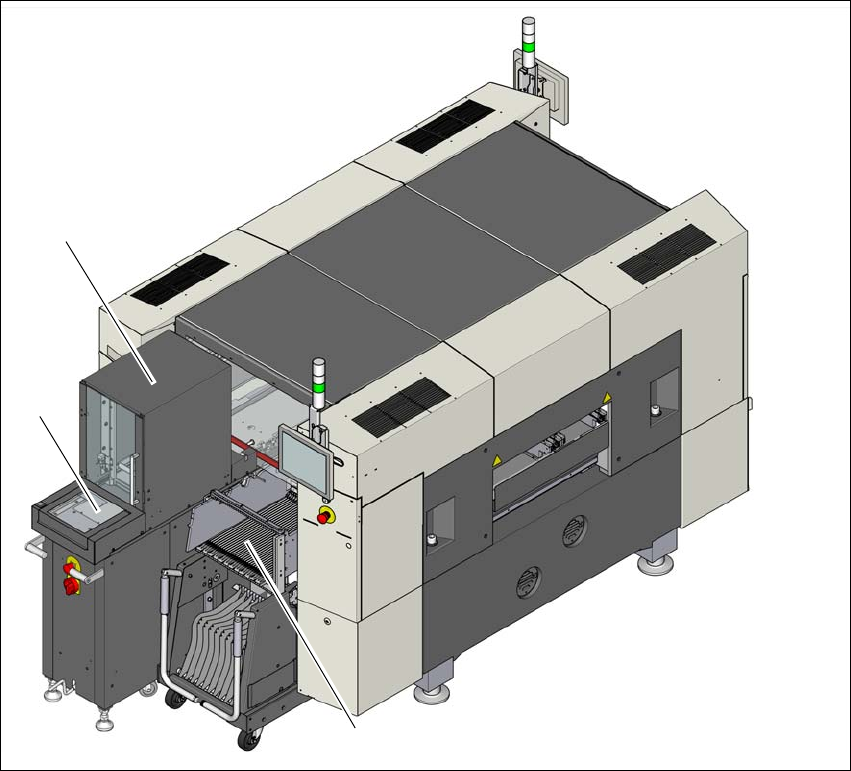

Afb. 6.4 - 1 WPC6 op de SIPLACE SX1/SX2
(1) WPC6
(2) "Non Stop"-module (uitsluitend voor model WPC6)
(3) Componentenwagen met dertig sporen
(1)
(3)
(2)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.4 Wafelpakketwisselaar (WPC5/WPC6)
311
6.4.3 Veiligheidinstructies
6
6
6
6.4.4 Wenken voor het bedienen
6
6.4.4.1 Bedienen, reviseren, klein onderhoud
Uitgebreide documentatie voor het bedienen van, reviseren van, en plegen van klein onderhoud
aan de wafelpakketwisselaars treft u aan in de handboeken die worden meegeleverd met de wa-
felpakketwisselaar.
WAARSCHUWING
Letselgevaar!
Bij een in werking zijnde bestukautomaat bestaat gevaar letsel op te lopen bij de wafel-
pakketwisselaar.
Grijp bij in werking zijnde bestukautomaat nimmer in de spleet tussen de wafelpak-
ketwisselaar en de staander van de automaat.
WAARSCHUWING
Voorwaarde voor het gebruik: Indokken van de wafelpakketwisselaar aan de bestukauto-
maat!
Het is principieel verboden de wafelpakketwisselaar te gebruiken als die niet is ingedokt
op de bestukautomaat.
Sluit de stuurkabel van de wafelpakketwisselaar uitsluitend aan op de contactdoos of
neem die kabel uitsluitend los als de wafelpakketwisselaar zich in het dok van de be-
stukautomaat bevindt.
Sluit de voedingkabel uitsluitend op de externe elektrische voeding aan, resp. neem
die kabel los als de wafelpakketwisselaar zich in het dok van de bestukautomaat be-
vindt.
WENK
Houd u aan de juiste volgorde van inschakelen
Is de bestukautomaat voorzien van twee wafelpakketwisselaars? Let dan op de juiste
volgorde van inschakelen. Anders kunnen fouten of storingen optreden (bijvoorbeeld een
CAN-schakelfout).
Schakel eerst de wafelpakketwisselaar in voordat u de SIPLACE-bestukautomaat
inschakelt.
Schakel in geval van fouten of storingen zowel de wafelpakketwisselaar als de SI-
PLACE-bestukautomaat uit. Schakel daarna beide apparaten weer in de correcte
volgorde in. Neem daarbij de voorgeschreven wachttijden in acht.
