3 Technische specificaties en modules Gebruikershandleiding SIPL ACE SX1/SX2 Machineversies V2 en V3 3.11 Componentenwagen Vanaf programmaversie SR.713.1 Editie 12-20 20 180 3.1 1.7 Houder voor additionele si ngelrollen …
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.11 Componentenwagen
179
3
Afb. 3.11 - 6 Componententafel, Vooraanzicht
(1) Vergrendelklinken
(2) Centreerstift op de componententafel
(3) Centreerboring in de componententafel
(1)
(2)
(3)
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.11 Componentenwagen Vanaf programmaversie SR.713.1 Editie 12-2020
180
3.11.7 Houder voor additionele singelrollen op de componententafel
3
Afb. 3.11 - 7 Houder voor additionele singelrollen
(1) Houder voor additionele singelrollen, artikelnummer03075622-xx
(2) Opnemer voor de houder
Toevoermodules uit de serie X kunnen probleemloos singels verwerken als het zijdelingse verzet
tussen de toevoermodule en de singelrol niet meer bedraagt dan 60 mm. Zou wegens een voor-
geschreven uitrusting resp. inrichting het maximaal toegelaten verzet niet kunnen worden aange-
houden? Dan adviseren wij u de houder voor een additionele singelrol (
Post 1 te gebruiken. Steek
de houder simpelweg in de opnemer (
Post 2 ). Verschuif die vervolgens zover tot het maximale
verzet van 60 mm wordt onderschreden. De componentenwagen is in totaal voorzien van vijf op-
nemers. Elke singelrolhouder kan twee singelrollen opnemen, zodat u maximaal tien 19" brede
(483 mm) singelrollen boven de singeltrommel kunt positioneren.
maximaal 60
(1)
(2)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.11 Componentenwagen
181
3.11.8 Singeltrommel
3.11.8.1 Beschrijving
De singeltrommel kan singelrollen met een diameter van 19" (483 mm) opnemen. De manier van
plaatsen van het separeerschot staat beschreven in paragraaf 5.9.5
bladzijde 266
3

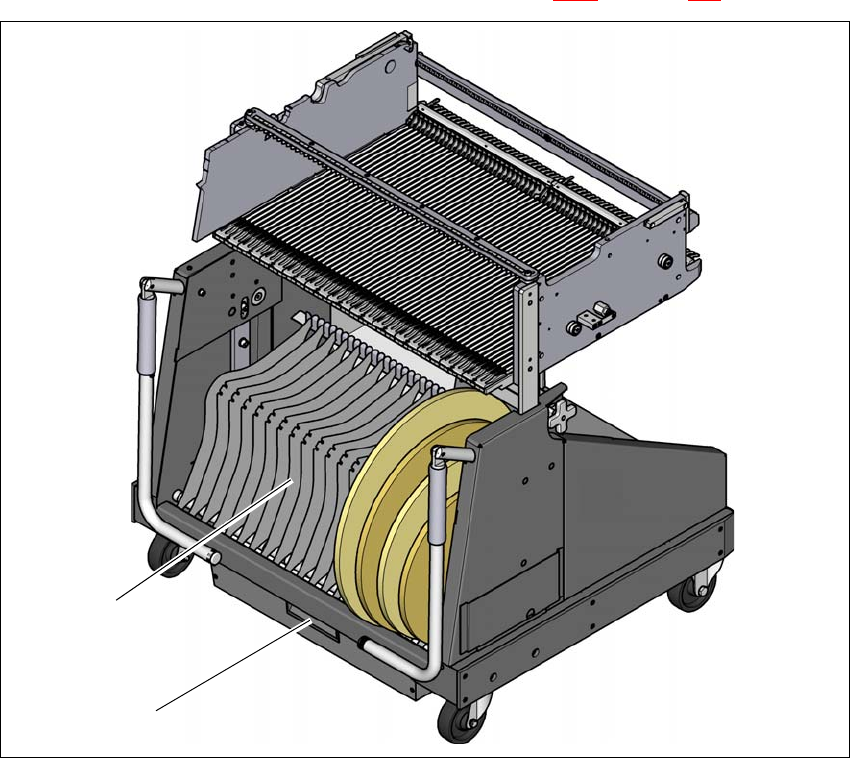

Afb. 3.11 - 8 Componentenwagen, SIPLACE SX1/SX2, met singeltrommel
(1) Singeltrommel met separeerschotten
(2) Singelafvalvat
(1)
(2)
