2.2.13 Waarschuwend opschrift op de printplaattransporteur
2

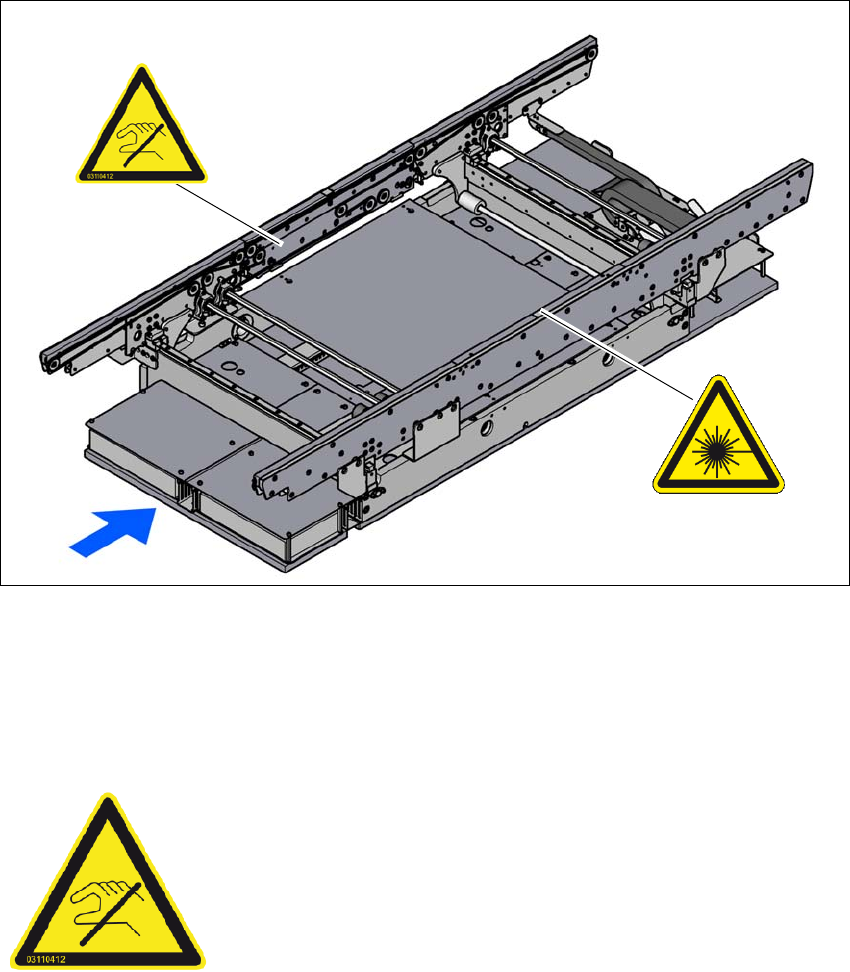

Afb. 2.2 - 16 Waarschuwende opschriften bij de printplaattransporteurs (voorbeeld: enkelvoudig transport)
(1) Waarschuwend opschrift "Gevoelige transportwangen"
Post W 004, op de laserlichtdrempel
2.2.13.1 Waarschuwend opschrift "Gevoelige transportwangen" bij de inklemplaat
2
Artikelnummer 03110412-01 (aantal: Enkelvoudig transport 1; Dubbelvoudig transport 2)
(1)
W 004
Gevoelige transportwangen!
De transportwangen zijn zeer gevoelig. Ze mogen beslist niet
worden verschoven zonder eerst de remmen te lossen.
Anders zouden de transportwangen onherstelbaar beschadigd
kunnen raken.
2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.2 Waarschuwende opschriften Vanaf programmaversie SR.713.1 Editie 12/2020
64
2.2.13.2 Waarschuwend opschrift W 004
2
Post W 004 op afbeelding 2.2 - 16, bladzijde 63, artikelnummer 03223713-01
(Aantal: Enkelvoudig transport 1; Dubbelvoudig transport 2)
2
LASERSTRALING
Risicoklasse 2
Conform de norm IEC 60825-1:2014
Kijk niet in de straal laserlicht!
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.3 Klassering van de optische systemen
65
2.3 Klassering van de optische systemen
2.3.1 Klassering van de volledige machine
2
2.3.1.1 Laserklassering
Onderstaande modules werden eveneens ingedeeld in risicoklasse 2:
2
Onderstaande modules werden ingedeeld in risicoklasse 3B:
2
De bestukautomaat is in de toestand "Gereed voor gebruik" ingedeeld in risicoklasse 2.
De risicoklassen werden bepaald aan de hand van het gestelde in de norm IEC 60825-1:2014.
Module Gegevens
Componentensensor op de SpeedStar Maximaal optisch uitgaand vermogen:< 1 mW
Golflengte635 nm
Componentensensor op de MultiStar CPP Maximaal optisch uitgaand vermogen: < 1 mW
Golflengte 635 nm
Laserlichtdrempel op de printplaattranspor-
teur
Maximaal optisch uitgaand vermogen: < 1 mW
Golflengte 650 nm
Eéndimensionale printplaat-streepjescode-
lezer
(Datalogic DS1500)
Maximaal optisch uitgaand vermogen: --
Golflengte 658 nm
Module Gegevens
Driedimensionale coplanariteitslasermo-
dule
Maximaal optisch uitgaand vermogen: 60 mW
Golflengte 670 nm
Raadpleeg daartoe paragraaf 6.7
3D-Coplanari-
teitslasermodule, bladzijde 324.
