3 Technische specificaties en modules Gebruikershandleiding SIPL ACE SX1/SX2 Machineversies V2 en V3 3.7 Bestukkop Vanaf programmaversie SR.713.1 Editie 12-2020 124 3.7.2 Bestukkop SIPLACE SpeedS tar C&P20 P op de be…
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.7 Bestukkop
123

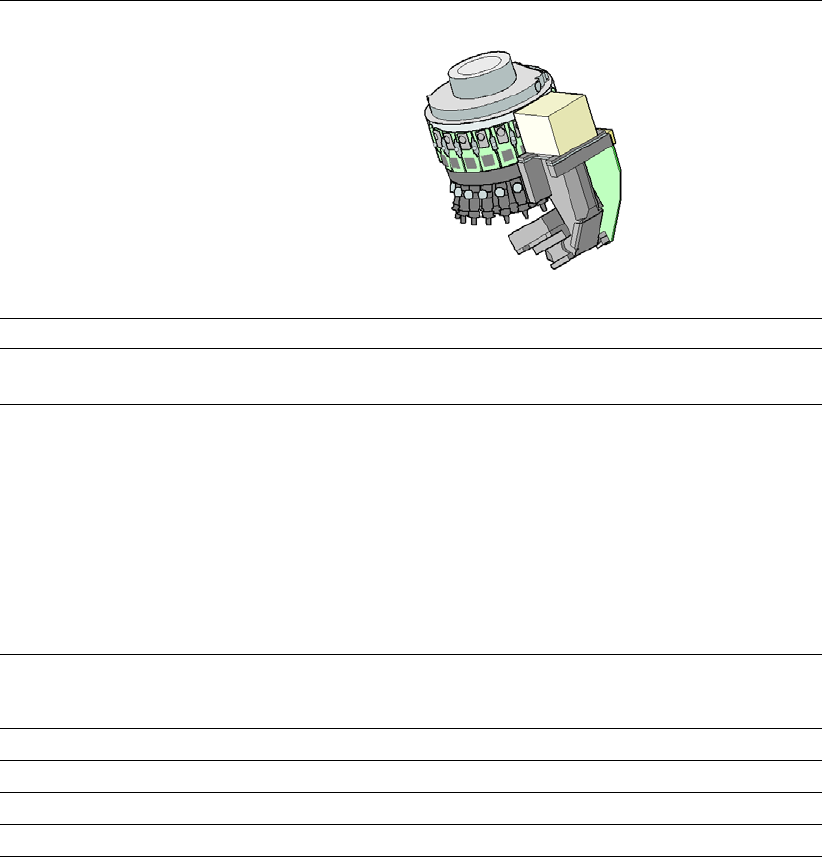

3.7.1.2 Technische specificaties van de SIPLACE SpeedStar (C&P20 P2)
SIPLACE SpeedStar (C&P20 P2)
met componentencamera type 48
Componentenscala
*a
*)a Let erop dat het bestukbare scala aan componenten ook invloed ondervindt van de geometrie van de
aansluitvelden (de 'pads' op de printplaat), de klantspecifieke normen, de component-verpakkingstole-
rantie en de componenttoleranties.
0,12 mm x 0,12 mm (0201 metrisch) tot 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
Componentspecificaties
max. hoogte
min. pootjesraster
min. pootjesbreedte
min. balraster
min. baldiameter
min. afmetingen
max. afmetingen
max. massa
4 mm
70 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
8,2 mm x 8,2 mm
1 g
Opzetkracht
1,3 N ±0,5 N (verstekwaarde)
0,5 N ... 4,5 N
Aanraakloos plaatsen
Pipettypes
40xx / 60xx
X/Y-nauwkeurigheid
*b
*)b De nauwkeurigheidswaarden stemmen overeen met de voorwaarden, zoals gesteld in de omvang van
levering en verrichtingen van SIPLACE.
±34 µm / 3
Hoeknauwkeurigheid
±0,5° / 3
Belichtingsniveaus
5
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.7 Bestukkop Vanaf programmaversie SR.713.1 Editie 12-2020
124
3.7.2 Bestukkop SIPLACE SpeedStar C&P20 P op de bestukautomaat SIPLACE
SX1/SX2 V2
3
Bij bestukautomaat SIPLACE SX1/SX2 V2 is als bestukkop de SIPLACE SpeedStar C&P20 P be-
schikbaar voor de hoogste denkbare bestukcapaciteit.
3
WEES VOORZICHTIG
Verschuif de bestukkop enkel bij de greep
U mag de bestukkop uitsluitend verschuiven met uw hand aan de daarvoor bedoelde
greep.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.7 Bestukkop
125
3.7.2.1 Overzicht
3

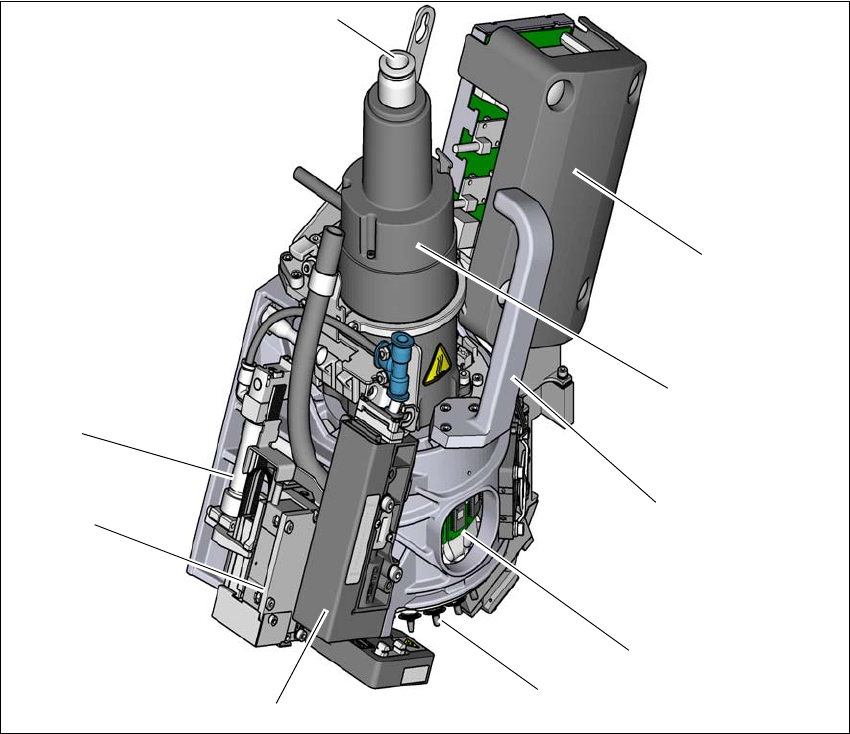

Afb. 3.7 - 2 SIPLACE C&P20 P - Overzicht
(1) Persluchtaansluiting ten behoeve van twintig venturimondstukken van de pneumatische cir-
cuits voor afhalen, bestukken en arrêteren.
(2) Printplaat "Vacuümsensor voor het arrêteercircuit"
(3) Stermotor
(4) Greep
(5) DP-aandrijving, twintig aandrijvingen
(6) Ster met twintig pipetten
(7) Drukregelschuif
(8) Z-motor (lineaire motor)
(9) Terughaalcilinder
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
